手抬式多工位飞碟射击抛靶靶机结构

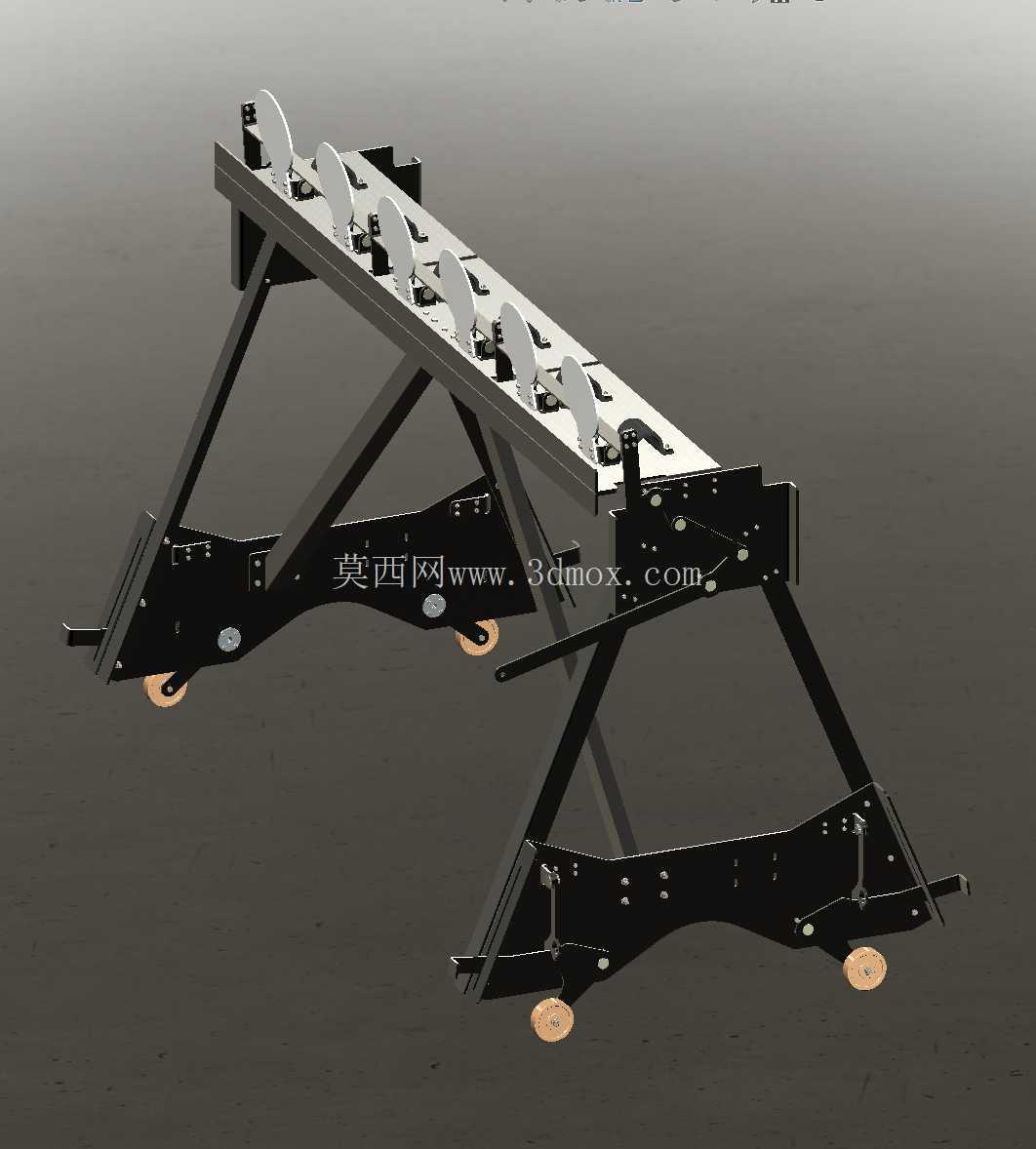

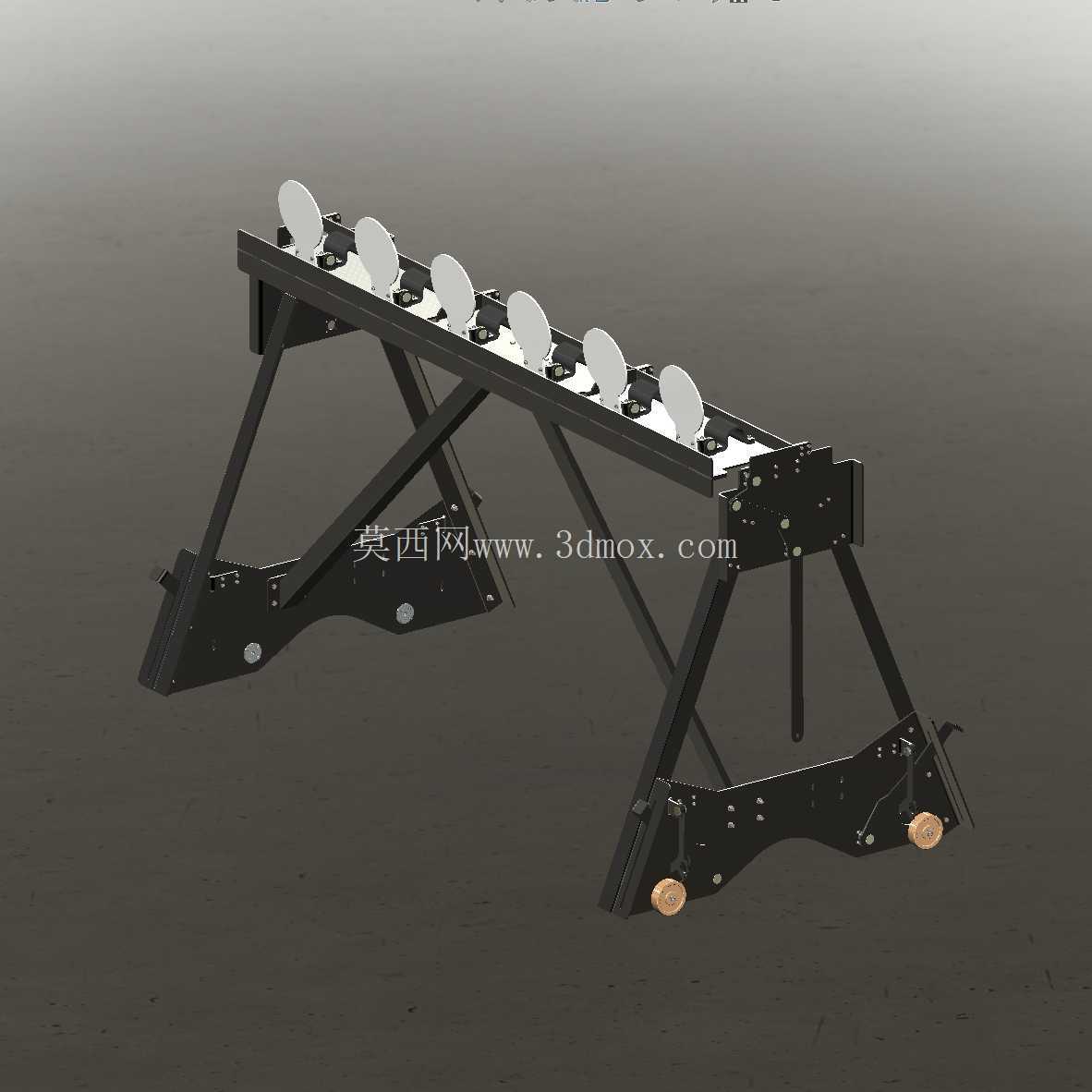

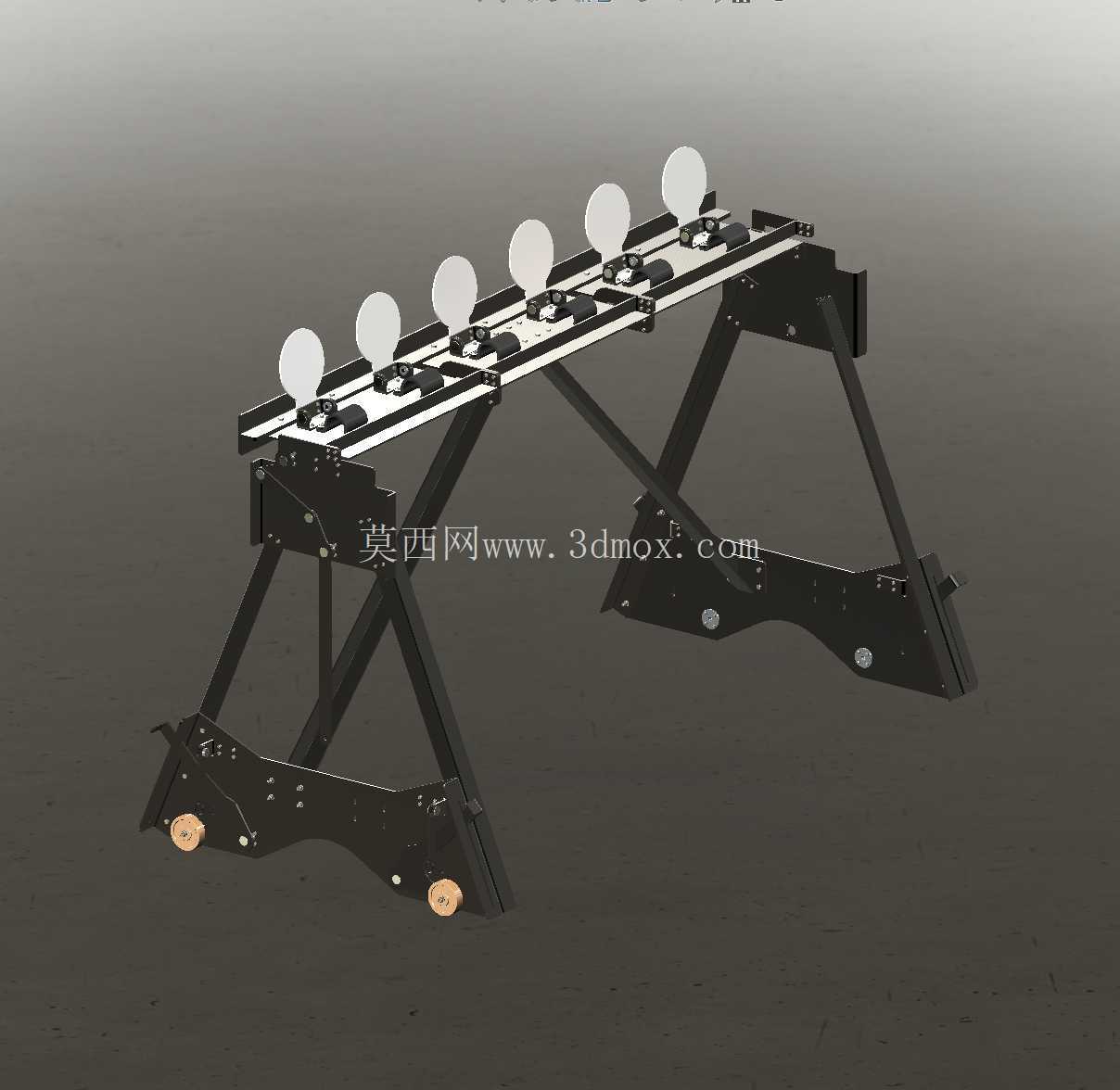

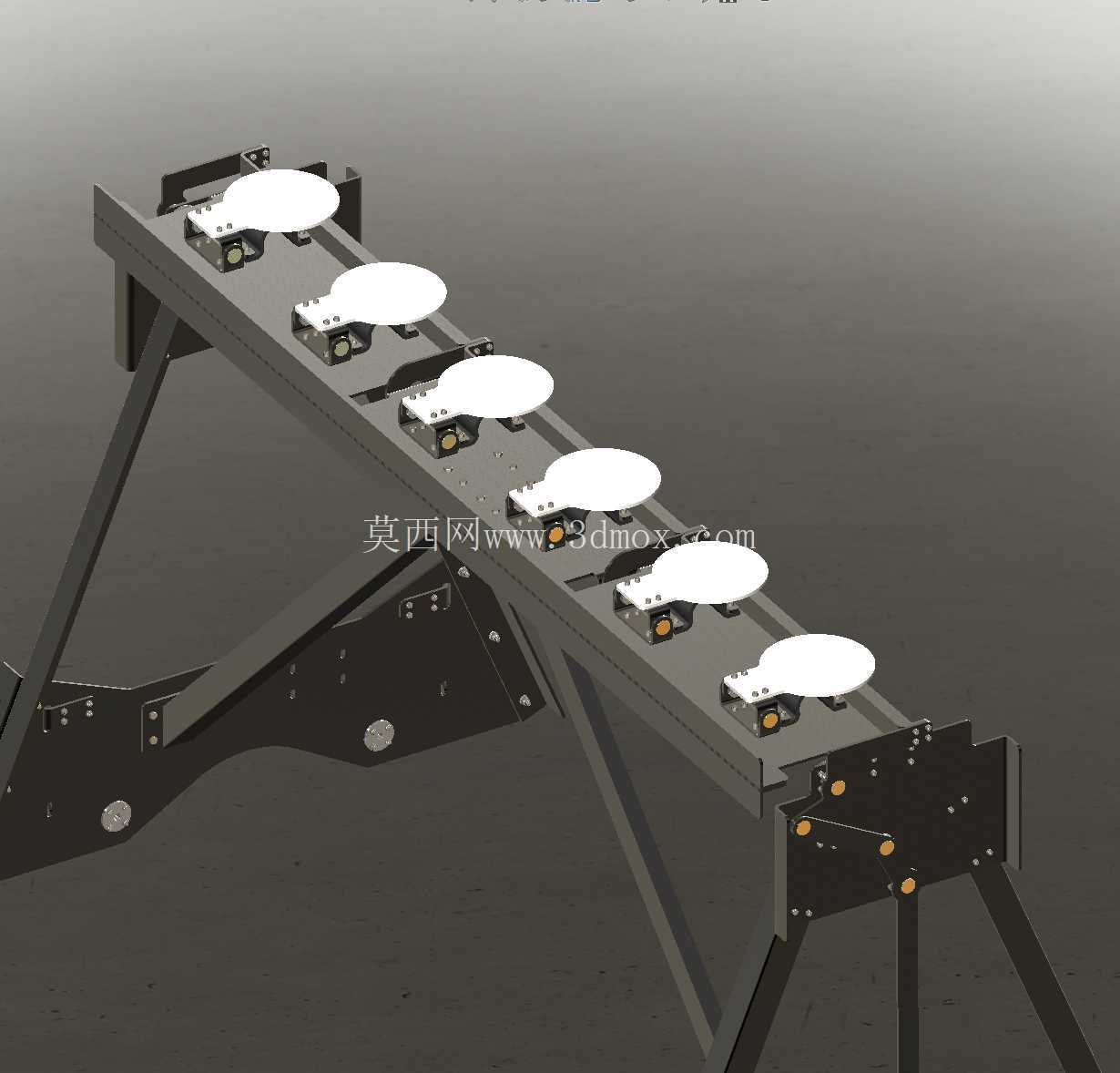

　　这款手抬式飞碟射击靶系统，主要面向民用射击训练场、户外休闲射击营地、竞技射击练习场景设计，区别于固定安装的大型抛靶设备，整体采用可便携搬运的框架式结构，无需提前浇筑固定基础，在平整硬质地面即可快速展开部署，适配临时场地搭建、移动训练点位布设的使用需求。从结构布局来看，设备主体采用倾斜式长梁承载架构，沿梁体等距排布六个飞碟承载工位，每个工位独立配置碟片定位座与触发释放机构，可实现单靶依次抛出、多靶连续触发的不同出靶模式，满足单人次基础练习、多人次连贯射击的不同训练节奏要求。

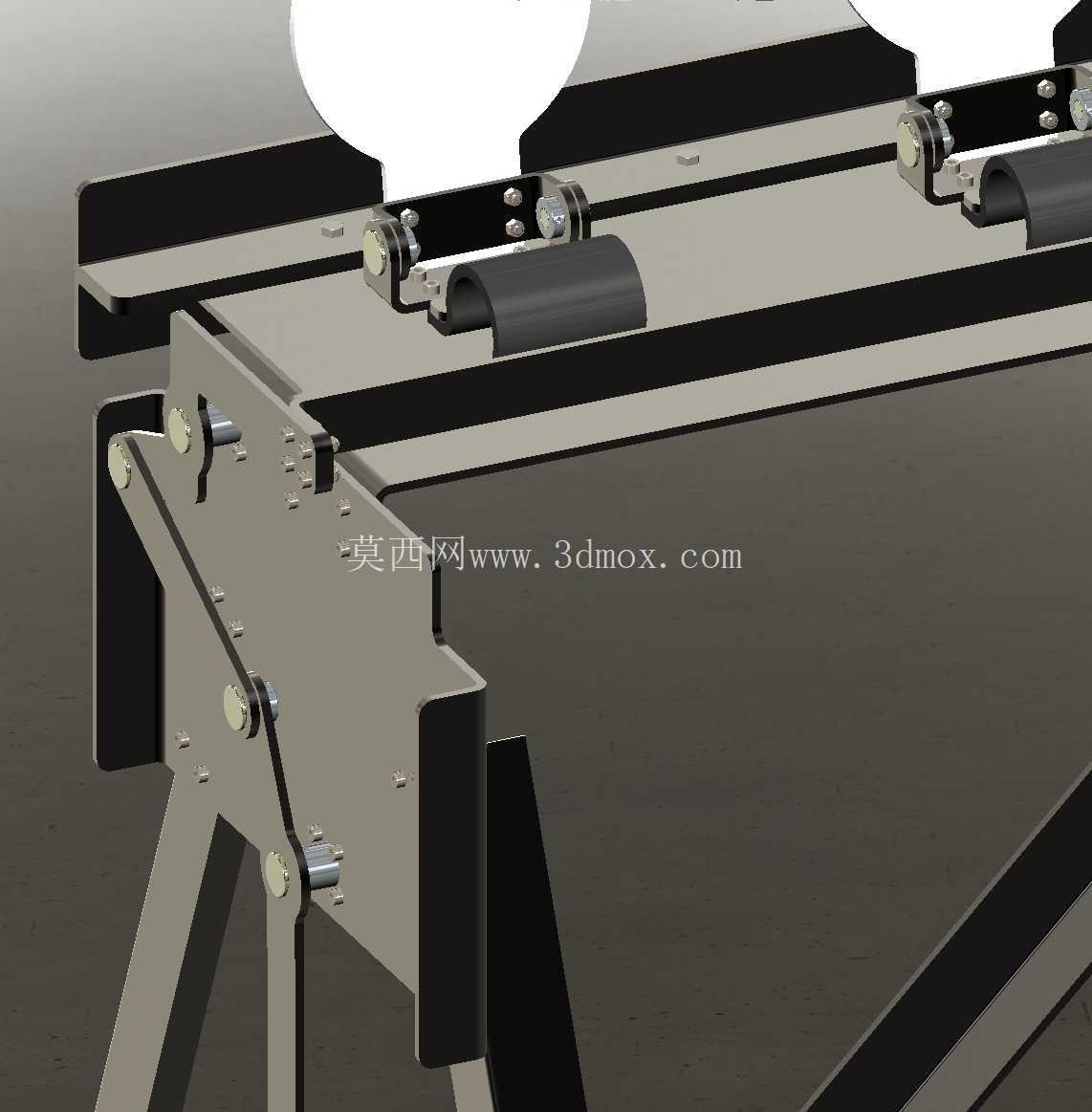

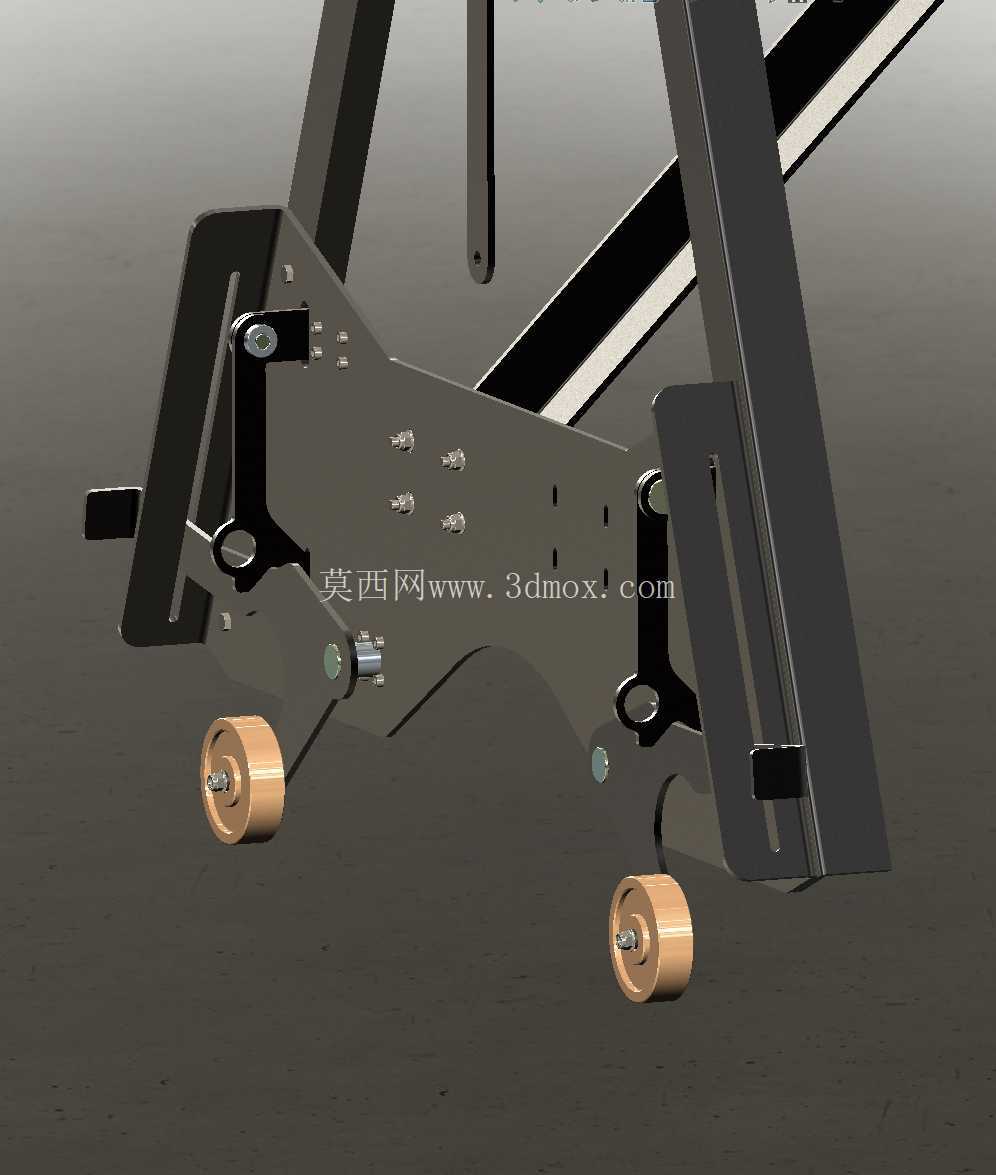

　　支撑结构采用三角折叠支腿设计，展开后支腿与主承载梁形成稳定的三角受力结构，可承受连续抛靶动作带来的往复冲击，支腿与梁体的铰接位置配置快锁销轴，搬运时可将支腿折叠贴合主梁，缩小整体收纳尺寸，配合主梁上预留的抬握位，两名操作人员即可完成短距离转移搬运，无需额外吊装或转运设备。设计过程中优先考虑户外使用的环境适应性，所有承载结构件采用型材焊接成型，释放机构的运动副位置预留防尘间隙，避免户外沙尘进入导致卡滞，碟片定位座采用与标准飞碟碟片弧度匹配的弧面托块，可兼容市面主流规格的射击飞碟碟片，无需额外定制适配配件。

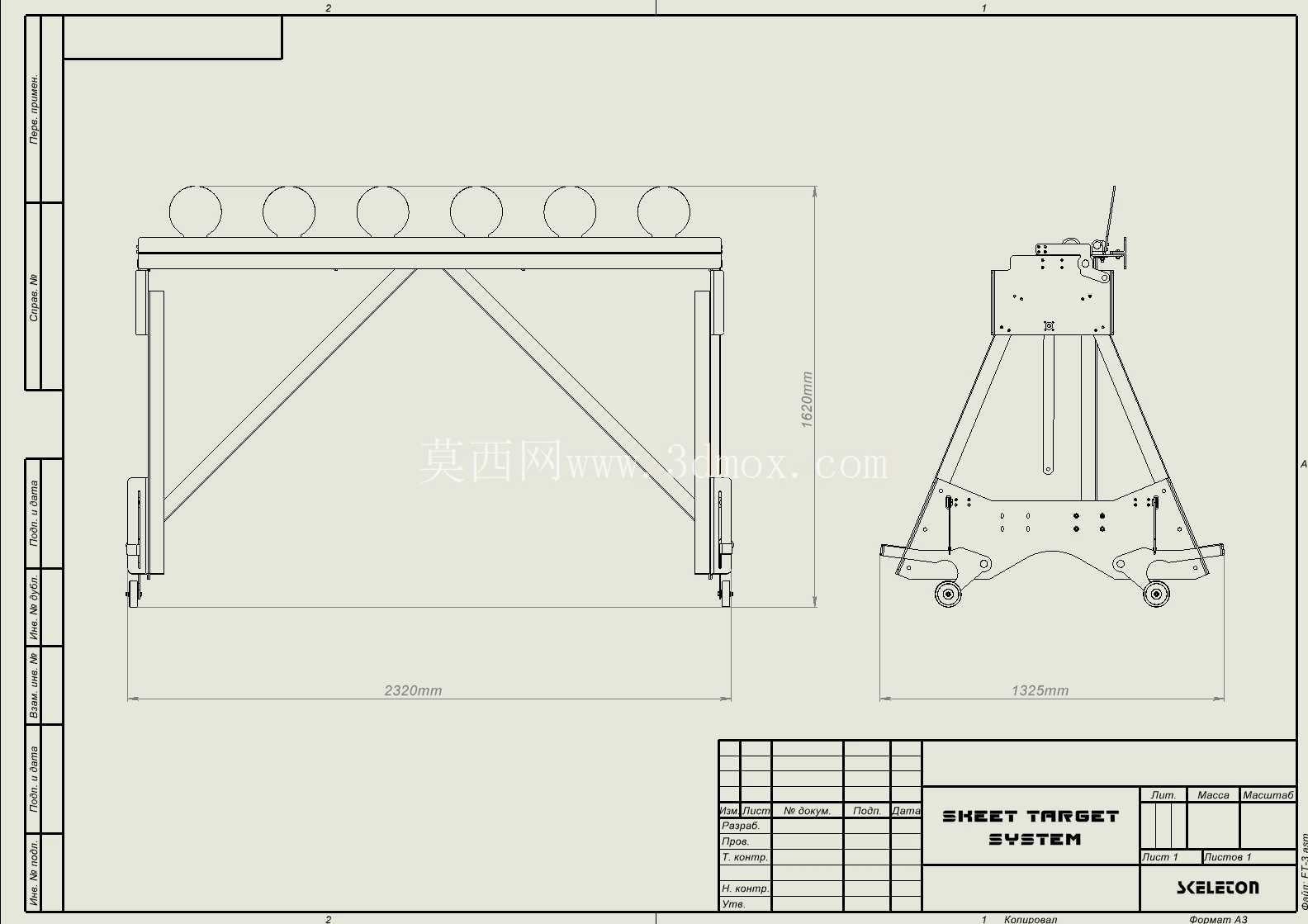

　　从安装边界来看，设备展开后整体长度适配六工位等距排布的尺寸要求，宽度方向支腿展开跨度可保证设备在常规地面风压下无侧翻风险，高度方向承载梁的倾斜角度经过反复校核，抛出的碟片飞行轨迹符合常规射击训练的靶标飞行高度与距离区间，无需额外调整角度即可直接投入使用。每个工位的释放机构采用独立的模块化设计，单个工位出现故障时可单独拆解更换，无需整体拆卸设备主体，降低场地运维的检修难度。设备的骨架设计采用受力路径最短的排布逻辑，主梁选用矩形截面型材，在保证整体刚性的前提下尽可能降低自重，所有焊接位置均做应力释放处理，避免长期受往复冲击出现焊缝开裂的问题。

　　触发联动机构布置在主梁侧方，与碟片承载位完全分隔，避免碟片碎屑落入机构内部造成卡滞，同时侧方布置的结构也方便运维人员快速排查触发故障。在实际使用场景中，该设备可根据训练需求调整不同工位的触发间隔，模拟多方向、多节奏的出靶效果，相比单工位抛靶设备，可减少单次装填碟片的频次，提升训练过程的连贯性，手抬式的结构设计也让设备可以快速转场，适配山林、开阔平地等不同的临时训练场地，不需要配套复杂的安装固定工序，到场后展开支腿锁定、装填碟片即可进入工作状态。结构设计阶段充分考虑了人机操作的便利性，碟片装填位的高度适配操作人员站立装填的作业高度，不需要过度弯腰即可完成整排碟片的装填作业，快锁结构的操作力经过优化，徒手即可完成支腿的锁定与解锁，不需要额外借助工具。整体框架的边角位置均做圆弧倒角处理，避免搬运、操作过程中出现磕碰划伤的问题，所有外露的紧固件均采用防松设计，承受连续冲击载荷时不会出现松动脱落的情况，保障设备使用过程中的结构可靠性。
