豹2坦克乘员舱顶部紧急逃生舱盖结构

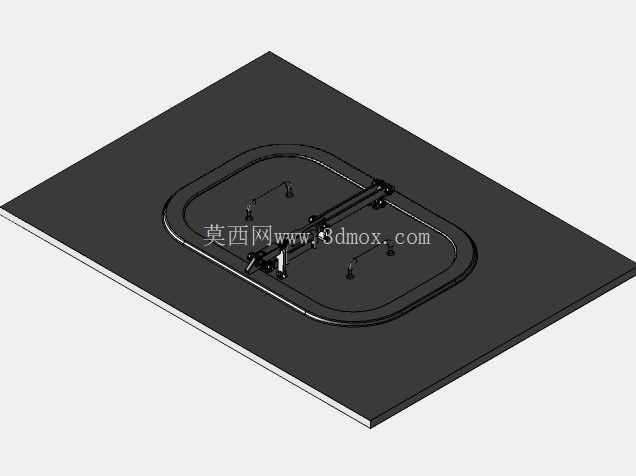

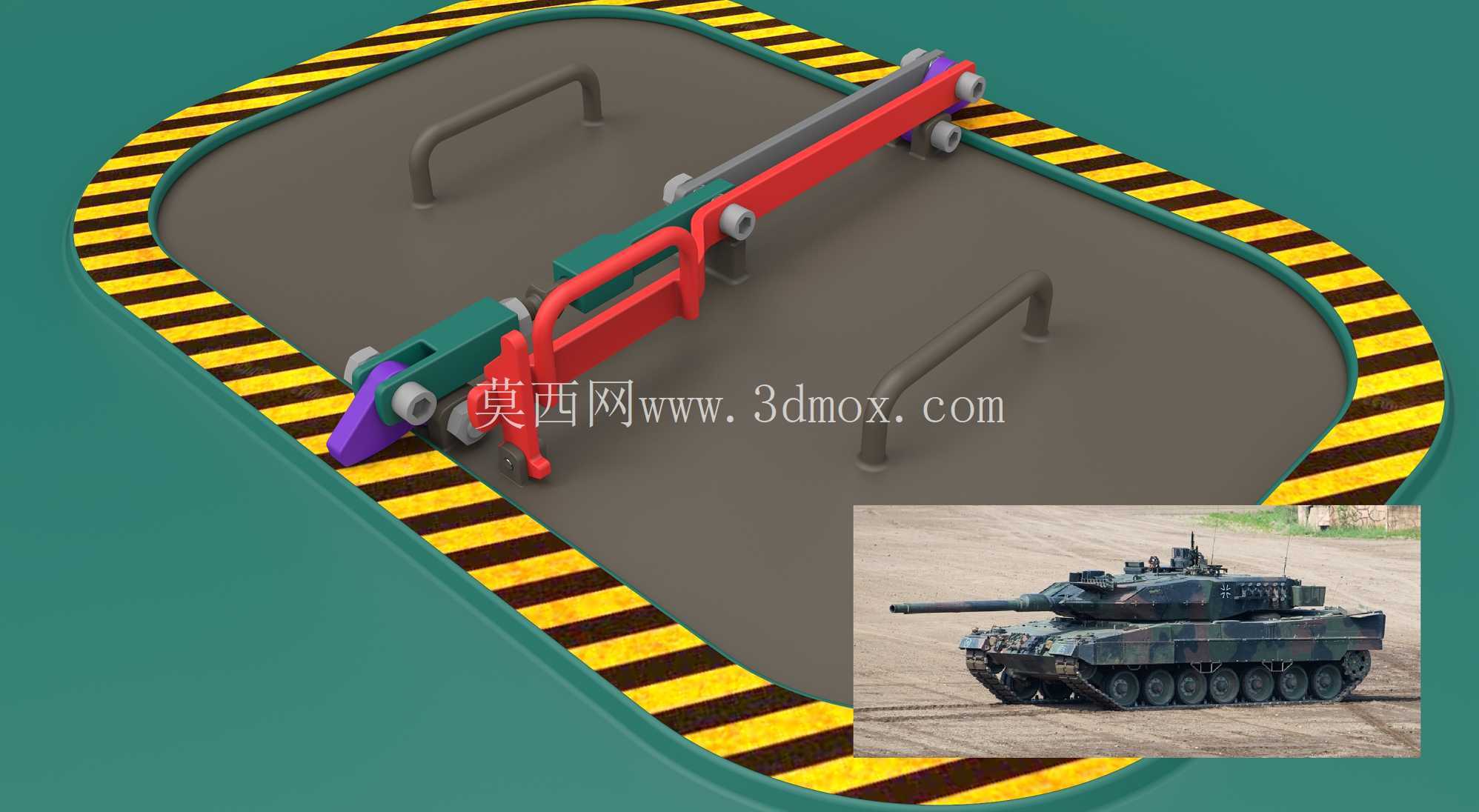

　　从结构布局来看，舱盖本体采用与炮塔顶部装甲曲率匹配的弧面外形，闭合状态下可完全嵌入炮塔顶部的安装开口，配合周边的密封结构实现三防密封与防水要求，能够在核生化沾染环境、涉水环境下保证乘员舱的密闭性；舱盖边缘设置的黄黑警示标识带，一方面是在日常维保、训练过程中明确舱盖的边界范围，避免人员踩踏、重物堆放遮挡逃生通道，另一方面在紧急撤离场景下，可帮助乘员在舱内光线不足、视线受阻的情况下快速定位出口位置。舱盖表面设置的两个U型提拉把手，分别对应舱内开启与舱外救援开启的操作位，当车辆处于正常状态时，舱盖通过锁止机构与炮塔基座固定，可承受炮塔顶部的冲击载荷与大口径机枪弹的打击，满足装甲防护要求；当触发紧急开启工况时，乘员仅需解除锁止机构，通过连杆的助力结构即可单人完成舱盖的开启动作，无需借助额外工具，整套开启动作的操作力经过人体工程学校核，适配穿戴全套单兵装具、三防服的乘员操作力度范围。装甲作战车辆的乘员逃生系统设计，始终是履带式装甲装备结构设计中平衡防护性能与生存能力的核心环节，这款适配豹2主战坦克的顶部紧急出口结构，针对坦克乘员在车辆战损、倾覆、火情等极端工况下的快速撤离需求设计，区别于坦克常规的乘员出入舱门，该紧急出口设置在炮塔顶部乘员舱的对应区域，采用外翻式平行四连杆铰接机构实现舱盖的开启动作，整套机构的运动轨迹经过反复校核，确保在舱外存在障碍物、或是车体存在一定倾斜角度的工况下，舱盖开启过程不会出现运动卡滞，也不会与炮塔表面的观瞄设备、附加装甲模块发生运动干涉。

　　整套四连杆铰接机构的转轴位置设置了阻尼限位结构，当舱盖开启到最大角度时可自动锁止在开启位置，避免车辆处于倾斜坡面时舱盖自行回落关闭，阻碍乘员逃生通道；连杆的铰接点全部采用自润滑轴套结构，可适应装甲车辆服役过程中面临的沙尘、泥水、高低温交变环境，减少日常维保的润滑需求，保证机构在长期存放后仍可可靠动作。从安装边界来看，该紧急出口的安装开口尺寸经过优化，在保证乘员可快速穿戴装具爬出的前提下，尽可能缩小开口尺寸，减少对炮塔顶部装甲整体强度的削弱，开口周边的炮塔基体结构做了局部加强处理，避免开设逃生口后炮塔结构的刚度、防护性能出现明显下降；舱盖闭合后的上表面与炮塔顶部曲面保持齐平，不会额外增加炮塔的正面投影面积，也不会对炮塔旋转过程中与周边设备的间隙造成影响。

　　在实际作战应用场景中，当坦克出现动力舱起火、弹药舱抑爆系统启动、车辆倾覆导致常规出入舱门被地面遮挡无法开启、或是车体侧面出现敌方火力封锁无法从侧门撤离的情况时，顶部紧急出口是乘员最后一道逃生通道，因此该结构的可靠性设计贯穿整个建模过程，所有运动部件的强度冗余、锁止机构的防误触设计、密封结构的耐老化性能都经过针对性的结构校核，比如连杆部件的截面尺寸经过受力仿真验证，可承受舱盖在车辆倾覆状态下的自重载荷，不会出现连杆变形导致舱盖无法开启的问题；锁止机构采用冗余设计，设置了舱内手动解锁、应急机械解锁两套独立的解锁路径，避免单一解锁结构失效后整个出口无法使用。

　　不同于民用车辆的应急出口设计，装甲车辆的紧急出口还要兼顾防护性能要求，因此舱盖的结构厚度、材料匹配都与周边装甲保持一致，不会成为炮塔顶部的防护薄弱点，同时舱盖的开启方向经过优化，开启后舱盖本体可作为临时的掩体，为乘员出舱过程中提供一定的遮挡防护，减少乘员出舱瞬间被敌方火力命中的概率。在三维建模过程中，整套机构的运动副间隙都按照装甲车辆的实际制造公差进行设定，模拟真实生产装配后的运动状态，避免出现理想模型下运动顺畅、实际装配后出现卡滞的问题；同时模型还原了舱盖表面的防滑纹理结构，保证乘员踩踏在舱盖表面进行舱外作业时具备足够的摩擦力，不会出现滑倒的风险。
