大众甲壳虫85毫米发动机缸体三维设计

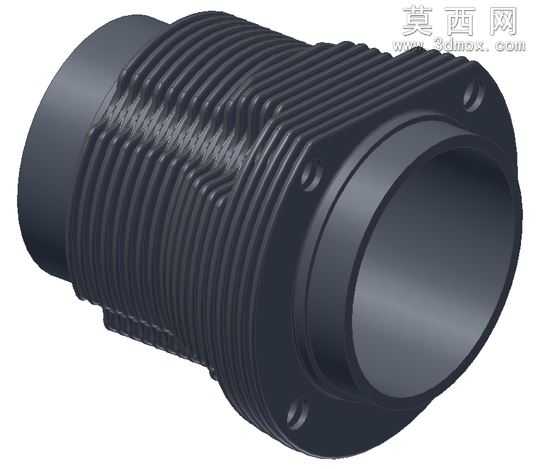

本作品为大众甲壳虫车型配套的85毫米口径发动机缸体三维建模成果，建模过程依托Autodesk Inventor平台完成全参数化设计，全程遵循原厂零部件的尺寸规范与结构逻辑，完整还原了该款经典引擎缸体的所有细节特征。建模初期先梳理该款拳击手发动机的缸体核心参数，确认缸径为85毫米的基础尺寸，对照原厂刻印的编号信息校准每一处结构的比例关系，先通过旋转特征构建缸体的主体筒状基础结构，再逐一绘制外壁的散热鳍片阵列特征，每一片散热鳍片的厚度、间距、倾斜角度都严格参照实物结构设计，保证散热结构的还原精度。缸体两端的连接法兰采用拉伸加切除的方式完成建模，法兰上的安装孔位、定位凹点都按照实际装配需求设置对应尺寸，确保模型可直接用于后续的装配模拟验证。材质渲染阶段为缸体赋予了压铸铝合金的哑光深色金属材质，调整材质的粗糙度、金属度参数，还原原厂缸体经表面处理后的细腻磨砂质感，对散热鳍片的边缘做了细微的倒角处理，避免模型出现尖锐棱角失真的问题，同时通过光影渲染突出鳍片层叠的结构层次感，让整体视觉效果与实物高度一致。结构设计上完整还原了缸体的内部腔体轮廓，预留了与曲柄机构、气门组件配合的安装位置，缸壁厚度按照实际发动机的强度要求做了等比例还原，外壁的加强筋结构与安装凸台都逐一复刻，既保证了模型的外观还原度，也兼顾了结构合理性，可用于汽车维修教学、引擎结构展示、改装方案验证等多种场景。建模过程中对每一处特征都做了参数化关联，后续如果需要调整缸径、鳍片密度等参数，只需修改对应参数即可快速完成模型迭代，大幅提升了模型的复用性，整体模型经过多次拓扑检查，不存在破面、重叠面等问题，可直接导入各类仿真软件做后续的热力学、结构强度分析使用。
