大众甲壳虫汽车发动机曲轴结构设计

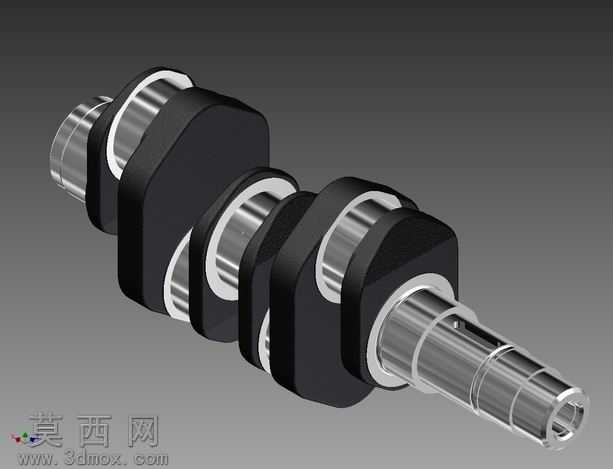

本模型为大众甲壳虫拳击手发动机配套曲轴的三维参数化建模成果，建模过程严格参照原厂实物的刻印编号参数完成尺寸还原，完整复现了该款水平对置发动机曲轴的全部结构特征。建模阶段首先梳理曲轴的整体功能逻辑，曲轴作为发动机动力输出的核心回转部件，需要承接活塞连杆组传递的往复直线运动，将其转换为旋转扭矩输出至传动系统，因此建模时优先确定各主轴颈、连杆轴颈的同轴度、偏心距核心参数，保证各曲柄销的相位角完全匹配四缸水平对置发动机的点火顺序，避免出现动力干涉问题。模型构建采用多实体组合建模思路，先分别完成主轴颈、连杆轴颈、曲柄臂、前后端输出轴、油封轴颈、键槽定位结构的特征搭建，再通过布尔运算整合为整体结构，对轴颈表面的圆角过渡、油道开孔、定位销孔等细节特征做了精细化还原，所有倒角、退刀槽的尺寸均参照原厂零件的加工工艺要求设置，保证模型可直接用于后续的有限元强度分析、运动仿真验证环节。材质渲染阶段针对曲轴的实际加工属性做区分处理，各轴颈的精加工工作面赋予高光泽金属材质，模拟磨削加工后的光滑金属表面质感，曲柄臂的非加工面赋予哑光深色金属材质，还原铸钢毛坯经表面处理后的真实视觉效果，渲染时调整光影角度突出轴颈与曲柄臂的结构层次，清晰展现各段轴径的尺寸差异与曲柄的排布规律。设计过程中重点考量曲轴的动平衡特性，对各曲柄臂的配重结构做了等比例还原，保证模型的质量分布与实物一致，可模拟实际运转过程中的离心力平衡状态；同时完整复刻了零件上的原厂刻印标识位置，包括发动机号、零件编号、曲柄标识的对应位置，还原实物的细节特征。该曲轴模型的结构完全匹配大众甲壳虫拳击手发动机的装配要求，各轴颈的尺寸公差、配合面精度均参照原厂设计标准设置，可用于汽车发动机结构教学、维修拆装演示、动力系统改装设计等多个场景，为相关的设计、教学、维修工作提供精准的三维数字模型参考。
