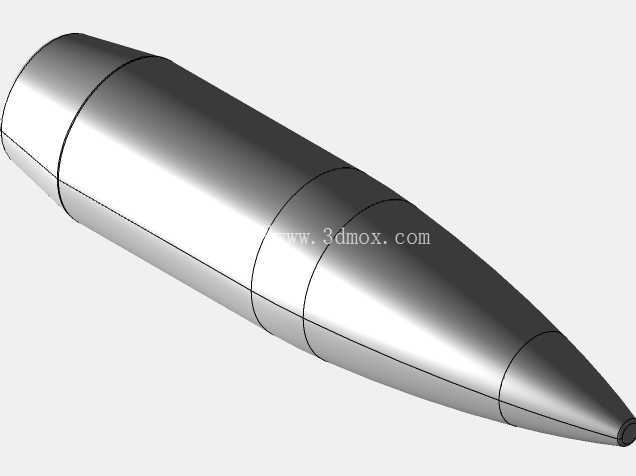

霍纳迪60格令BTHP比赛级弹头结构

在竞技射击、弹药研发以及相关精密机械加工领域，这类比赛级弹头的三维结构模型是开展模具设计、弹道仿真、生产工艺验证的核心基础载体。不同于普通军用或民用狩猎弹头，BTHP即船尾空尖结构的比赛级弹头，从外形轮廓到内部结构的每一处细节，都直接影响出膛后的飞行稳定性、气动阻力系数以及命中精度，因此在建模阶段就需要严格匹配实际产品的几何特征，不能有任何轮廓偏差。

从实际应用场景来看，这类弹头主要适配高精度小口径竞赛枪械，用于专业射击赛事中远距离精准射击项目，对弹头的一致性、气动外形对称性要求极高。在生产环节，弹头的成型需要依赖高精度冷镦模具、收口模具以及外形修磨工装，精准的三维模型可以直接作为模具型腔设计的参考依据，减少反复试模修模的周期，避免因为轮廓偏差导致弹头生产过程中出现同轴度超差、壁厚不均的问题，进而影响成弹的射击精度。

从结构设计思路来看，这款弹头采用了典型的三段式外形结构：头部为修长的尖锥弧形，也就是常说的低阻卵形部，锥度经过反复气动优化，能够有效降低跨音速、超音速飞行阶段的激波阻力，减少飞行过程中的速度衰减；中部为等直径的圆柱段，这一部分是弹头与枪管线膛配合的核心区域，圆柱段的直径公差、圆柱度直接决定了弹头嵌入膛线时的闭气效果以及膛线导转的均匀性，如果圆柱段存在圆度误差，会导致弹头在膛内运动时出现偏摆，出膛后初始扰动增大，直接降低远距离射击的散布精度；尾部为向内收缩的船尾结构，这种设计能够有效减小弹头底部的涡流阻力，尤其是在亚音速飞行阶段，船尾结构可以让气流更平顺地从弹头表面流过，减少底部低压区带来的阻力增量，提升弹头在远距离上的存速能力，同时也能降低侧风对弹头飞行轨迹的干扰。

在尺寸与安装边界层面，这类60格令的小口径弹头，整体质量控制在约3.89克，圆柱段直径需要严格匹配对应口径枪械的阳线尺寸，过盈量控制在合理区间，既保证嵌入膛线时能够可靠闭气，又不会因为过盈量过大导致膛压异常升高。弹头的整体长度、尖锥段长度、船尾段的收缩角度和长度，都需要和弹壳的口部尺寸、装药量参数匹配，确保弹头压入弹壳后，整体弹长符合枪械供弹坡、弹膛的尺寸边界，不会出现供弹卡滞、进弹定位不准的问题。建模过程中，需要严格保证整个弹头的回转体同轴度，所有曲面之间的过渡要顺滑无折角，避免出现应力集中点——因为弹头在膛内会承受极高的膛压和加速度，如果结构上存在应力集中，可能在发射过程中出现弹头变形、破裂的问题，引发严重的安全事故。

从功能特性上看，空尖结构的设计一方面可以调整弹头的质心位置，让质心适当后移，提升弹头飞行时的稳定储备量，避免弹头在飞行过程中出现翻滚；另一方面，比赛级弹头的空尖设计并不像狩猎用空尖弹那样追求扩张变形，而是为了在保证结构强度的前提下优化质量分布，同时配合船尾结构进一步优化气动特性。整个弹头的外轮廓曲面需要保证极高的对称性，任何一处的轮廓不对称，都会导致弹头飞行时出现气动偏航，哪怕是微米级的偏差，在数百米的飞行距离上都会被放大，导致弹着点偏离瞄准点。

在实际的工程应用中，这类三维模型除了用于模具设计之外，还可以导入流体仿真软件中开展气动参数计算，模拟不同马赫数、不同攻角下的弹头阻力系数、升力系数以及稳定力矩参数，为弹道解算软件提供基础的气动数据支撑；也可以导入有限元分析软件，模拟弹头嵌入膛线、在膛内加速运动的过程，分析弹头的受力变形情况，验证结构强度是否满足发射要求，优化弹头的壁厚分布和材料选型。对于枪弹生产企业来说，精准的三维模型也是开展三坐标检测、外形轮廓比对的基准，通过将加工后的弹头扫描点云与三维模型进行比对，可以快速检测出生产过程中的尺寸偏差，及时调整加工工艺参数，保证每一批次弹头的尺寸一致性，这对于比赛级弹药来说是至关重要的——毕竟在专业射击赛事中，弹药本身的一致性差异，往往是决定成绩好坏的关键因素。

需要注意的是，这类精密弹头的建模不能只做外形的简单回转，需要充分考虑实际生产中的工艺圆角、过渡段细节，比如尖锥段和圆柱段的衔接处、圆柱段和船尾段的衔接处，实际产品中都有极小的工艺圆角，这些细节如果在建模时被忽略，会导致后续模具设计出现尖角，加工过程中刀具磨损快，模具寿命低，同时生产出的弹头在衔接位置会出现加工刀痕，影响弹头表面的光洁度，进而增加飞行过程中的摩擦阻力。另外，弹头尾部的端面、空尖的内部轮廓，也需要严格按照实际结构建模，这些细节都会影响弹头的质心位置和转动惯量，而质心和转动惯量是决定弹头飞行稳定性的核心参数，任何偏差都会导致弹道计算结果和实际飞行轨迹出现明显差异。
