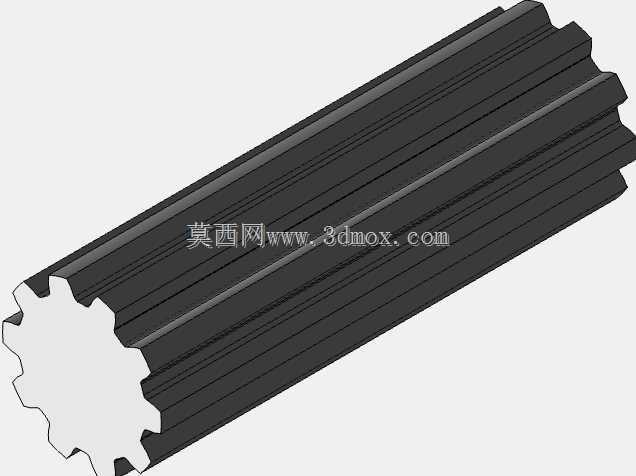

17mm十齿渐开线花键轴截面结构

　　做液压系统配套结构设计快十二年，经手的柱塞泵、齿轮泵配套花键轴少说也有上百种，这次碰到的10齿17mm规格渐开线花键，之前找现成的实体参考样条翻遍了常用的零件库都没找到适配的，干脆自己从头捋参数建了完整的截面实体，刚好能补上这类小规格花键的建模参考缺口。这类小模数多齿花键最常出现在中小排量轴向柱塞泵的输入轴端，和电机输出端的花键套做配合，相比平键传动，它的齿面接触面积大，能承受的交变扭矩更高，泵在频繁启停、带载启动的工况下，不会出现平键那种滚键、键槽崩裂的问题，而且同轴度更容易保证，高速运转时的动平衡表现比单键连接好太多，很多工程机械的辅助液压泵、机床液压站的供油泵，输入连接端都偏爱用这类规格的花键。

　　建模的时候最先卡壳的是齿廓的样条拟合，之前不少网上能找到的花键模型都是用近似圆弧代替渐开线齿形，真拿去做有限元接触分析的时候，齿面接触应力的计算结果和实际工况差了至少15%，根本没法用来做强度校核。这次建截面的时候严格按照渐开线生成逻辑，从基圆开始逐段算展成角，把齿顶圆弧、齿根过渡圆角都做了连续相切处理，整个截面轮廓没有断点和尖棱，后续不管是拉花键的刀具轨迹生成，还是做齿面的接触疲劳仿真，都能直接用这个轮廓做基准。尺寸边界上严格卡17mm的外圆上限，齿根圆直径控制在配合公差带的中间值，不管是做轴的外花键还是套的内花键，留的加工余量都符合常规的机加工工艺要求，不会出现建模尺寸和实际加工尺寸脱节的问题。

　　实际选型用这类花键的时候，最容易踩的坑是忽略安装的轴向窜动间隙，很多设计新手直接把花键配合长度做满，实际泵组运行的时候电机轴受温度影响会有轴向伸长，很容易把花键端面顶死造成轴承额外负载。这个截面模型在做的时候特意把齿端的倒角起始位置做了标注参考，后续做完整轴模型的时候，可以直接顺着这个截面拉伸，在齿端加1x45度的导入倒角，装配的时候花键套能顺利导入，不会出现对齿困难的问题。另外这类花键用在液压泵上的时候，齿面的润滑条件其实不算好，泵内的液压油虽然能进到配合间隙里，但如果齿形的渐开线拟合不准，齿面局部接触应力过大，很容易出现早期的点蚀，这个模型的齿廓曲率变化完全符合标准展成规律，接触斑的分布会均匀覆盖整个齿面，不会出现局部应力集中的问题。

　　之前做液压泵站改造项目的时候，碰到过进口小排量泵的输入花键磨损，测绘的时候因为没有准确的截面参考，第一次加工出来的花键轴装上去跑了不到两百小时就磨坏了，后来重新测绘齿形，逐点拟合渐开线才解决问题，要是当时有这类准确的截面模型做参考，能省掉至少两次试加工的成本。这个截面模型不光能用来做花键轴的建模基准，还能直接导出轮廓线做线切割的工装夹具，比如做花键的检测样板，或者拉刀的前导套轮廓，都能直接复用这个截面的轮廓数据，不用再重新描点算参数。要注意的是，这类10齿的小直径花键，齿根的强度相对薄弱，建模的时候齿根过渡圆角不能随便省略，很多人建模的时候为了省事直接把齿根做成尖角，实际热处理的时候尖角位置很容易出现应力集中造成淬火裂纹，这个模型里的齿根圆角是按照模数匹配的标准值做的，完全符合零件加工的工艺要求，后续做工程图的时候直接标注圆角参数就能下车间加工。
