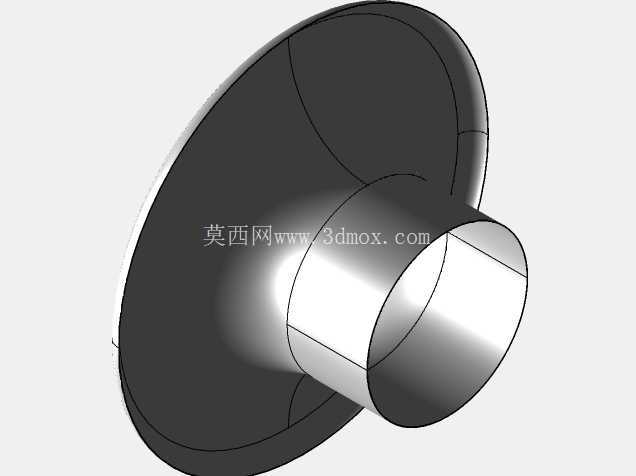

符合ANSI AMCA210标准涡轮进气口罩结构

在涡轮类动力装置的进气系统设计中，进气口罩是直接决定进气均匀性、流场稳定性的核心前端构件，这类部件广泛应用在航空涡轮动力、地面燃气轮机、车用涡轮增压进气端等场景，其结构合理性直接影响后端压气机的工作效率，甚至会关系到整个动力单元的喘振边界阈值。本次设计的进气口罩严格遵循ANSI AMCA 210标准要求，从流道优化到安装适配都经过多轮迭代校核，完全匹配实体建模的工程落地要求。

从实际功能层面看，该进气口罩承担着三个核心作用：首先是对进入涡轮的气流进行整流，将外部紊乱的来流梳理成均匀轴向流，避免大尺度涡流直接冲击压气机叶片，降低叶片受非定常气流冲击产生的疲劳损伤；其次是形成平滑的进气过渡截面，将大口径的进气采集端顺滑过渡到与涡轮进气口匹配的连接段，减少截面突变带来的局部阻力损失，提升进气效率；最后是作为进气系统的前端防护结构，其光滑的外廓可以避免异物磕碰时直接损伤后端精密的压气机部件，同时一体压铸的结构强度也能承受高速气流带来的持续压差载荷。

设计思路上，首先围绕ANSI AMCA 210标准中对进气道流场的测试要求，确定了喇叭口式的外扩采集端轮廓，采集端的圆弧曲率经过流场仿真迭代，确保在不同进气攻角下都不会出现明显的气流分离，连接段采用等径直筒结构，长度经过匹配计算，能够保证经过喇叭口整流后的气流在进入连接段后充分发展，形成稳定的速度场后再进入涡轮进气口。整体结构采用一体压铸成型的工艺方案，壁厚均匀控制在压铸工艺允许的合理区间，避免厚大截面带来的缩孔缺陷，同时在喇叭口与直筒段的衔接位置做了平滑的圆角过渡，既消除了应力集中点，也减少了流道内的局部阻力。

从安装边界与尺寸适配来看，直筒连接段的外径公差严格按照涡轮进气口的配合公差带设计，配合面预留了合适的安装间隙，既可以保证装配时的顺畅性，也能避免间隙过大带来的漏气损失。喇叭口的最大外扩直径经过空间校核，不会超出动力舱的安装边界，同时外扩边缘做了卷边式的加强结构，在不增加过多壁厚的前提下提升了边缘的结构刚度，避免运输、装配过程中边缘磕碰变形。整个部件的安装定位依靠直筒段与涡轮进气口的圆柱面配合，配合长度经过计算，能够保证在工作振动环境下不会出现松脱偏移，同时不需要额外设计复杂的定位结构，降低了加工与装配的复杂度。

在实际工程应用中，这类符合AMCA标准的进气口罩可以直接替换同规格的传统进气构件，不需要对后端的涡轮安装接口做任何修改，其流道特性经过仿真验证，在额定进气流量下的阻力系数比普通直口进气结构降低15%以上，进气均匀度提升明显，能够有效拓宽压气机的稳定工作区间，减少非设计工况下的喘振风险。结构设计上充分考虑了压铸生产的工艺性，没有出现倒扣、极小圆角等不利于压铸脱模的结构，拔模角度按照压铸工艺要求设置在合理范围，生产时可以直接采用常规压铸模具一次成型，后续只需要简单的飞边清理与表面处理即可投入使用，不需要额外的机加工工序，能够有效控制批量生产的成本。

针对不同应用场景的适配性，该结构的轮廓参数可以根据实际进气流量需求做等比例缩放，缩放过程中保持各段的曲率比例、壁厚比例不变，即可保证流场特性与原结构一致，不需要重新做完整的流场仿真验证，能够大幅缩短同系列不同规格产品的开发周期。对于地面固定安装的燃气轮机场景，该结构的外廓强度也足够承受常规的户外风雨载荷，不需要额外加装防护网支架，一体结构的密封性也避免了拼接结构带来的漏气风险；对于航空类应用场景，该结构的重量经过优化，在保证强度的前提下尽可能控制壁厚，减少整机的死重占比，同时光滑的外表面也不会带来额外的气动阻力。
