概念型水下观察作业无人潜航器结构设计

这款水下无人观察设备的概念设计，核心瞄准近岸浅水域的目视探查场景，可覆盖水产养殖区网箱巡检、水下管线外观排查、近岸水工结构表层损伤观测、休闲潜水点位预先探查这类不需要重型作业载荷的使用需求，整体设计逻辑完全围绕轻量化、易改装、低加工门槛的方向推进，没有照搬现有工业级ROV的框架式结构，采用一体化筒状主承载壳体作为核心基体，所有功能部件均以模块化形式挂载在主壳体外部，既降低了壳体本身的密封加工难度，也给后续功能改装留出了充足的调整空间。

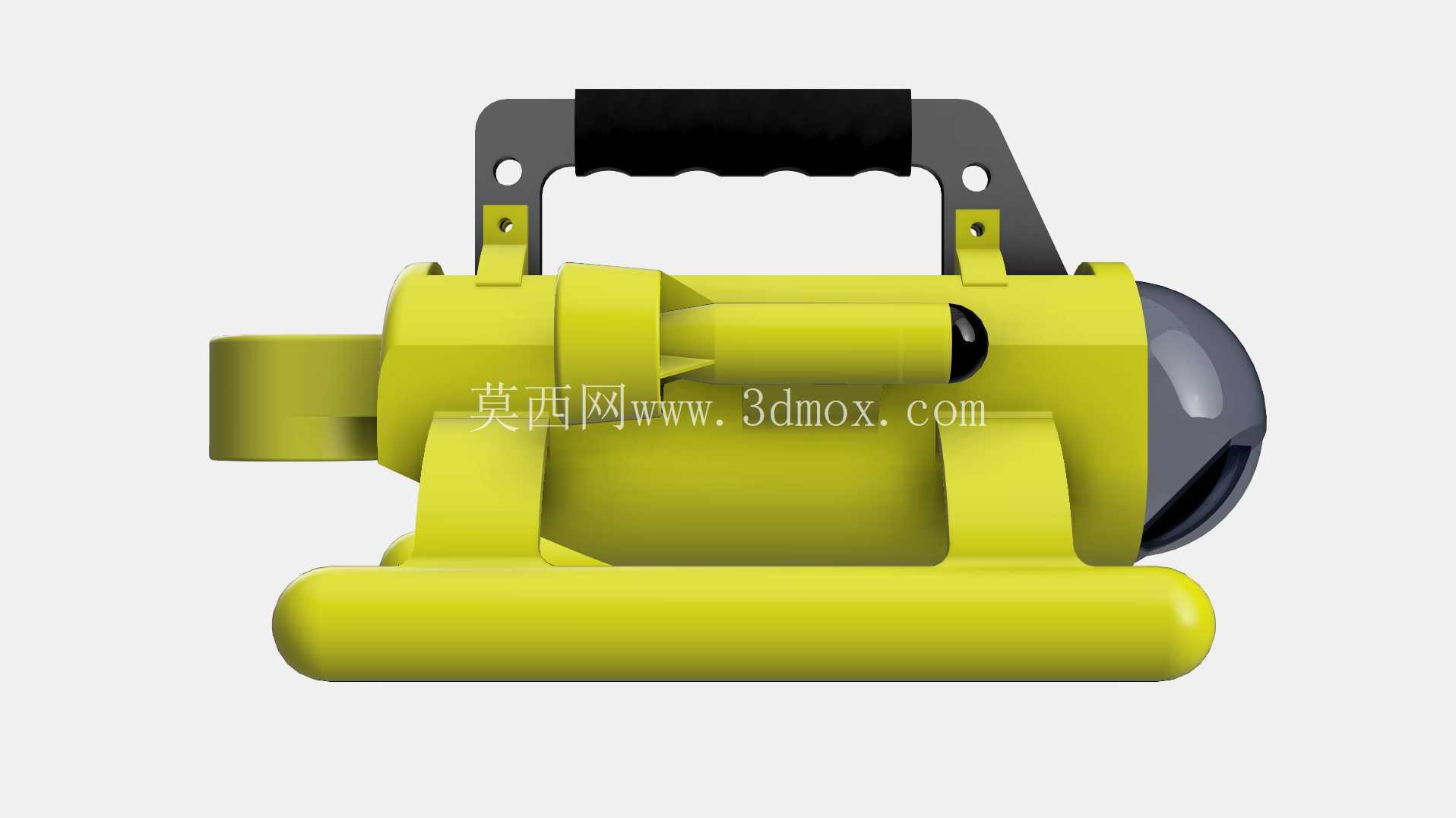

从结构布局来看，主壳体采用等直径圆柱构型，轴向长度控制在320mm左右，最大径向直径110mm，整体不含挂载件的干重控制在1.8kg以内，单人手持即可完成布放与回收，不需要额外的吊装辅助设备。主壳体顶部设置的一体化提手做了人机工程优化，握持区域包覆防滑耐磨的柔性垫层，金属支架与主壳体采用嵌入式螺栓连接，连接点位全部做了密封凸台设计，避免连接位置出现渗漏风险，提手的安装位置刚好对准设备整体的重心轴线，单手提携时设备能保持水平姿态，不会出现前端或后端下坠的情况，方便布放时快速调整入水姿态。

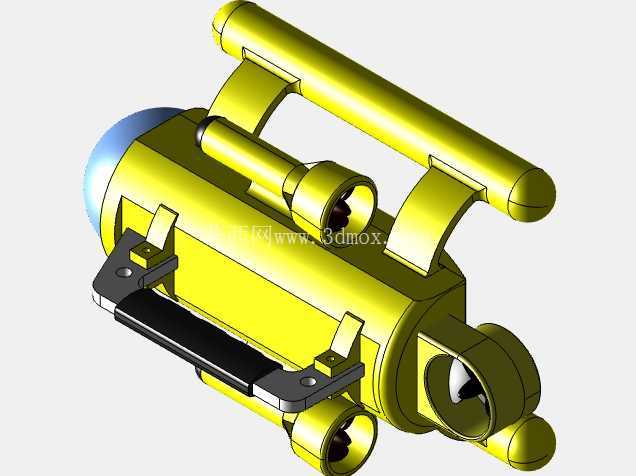

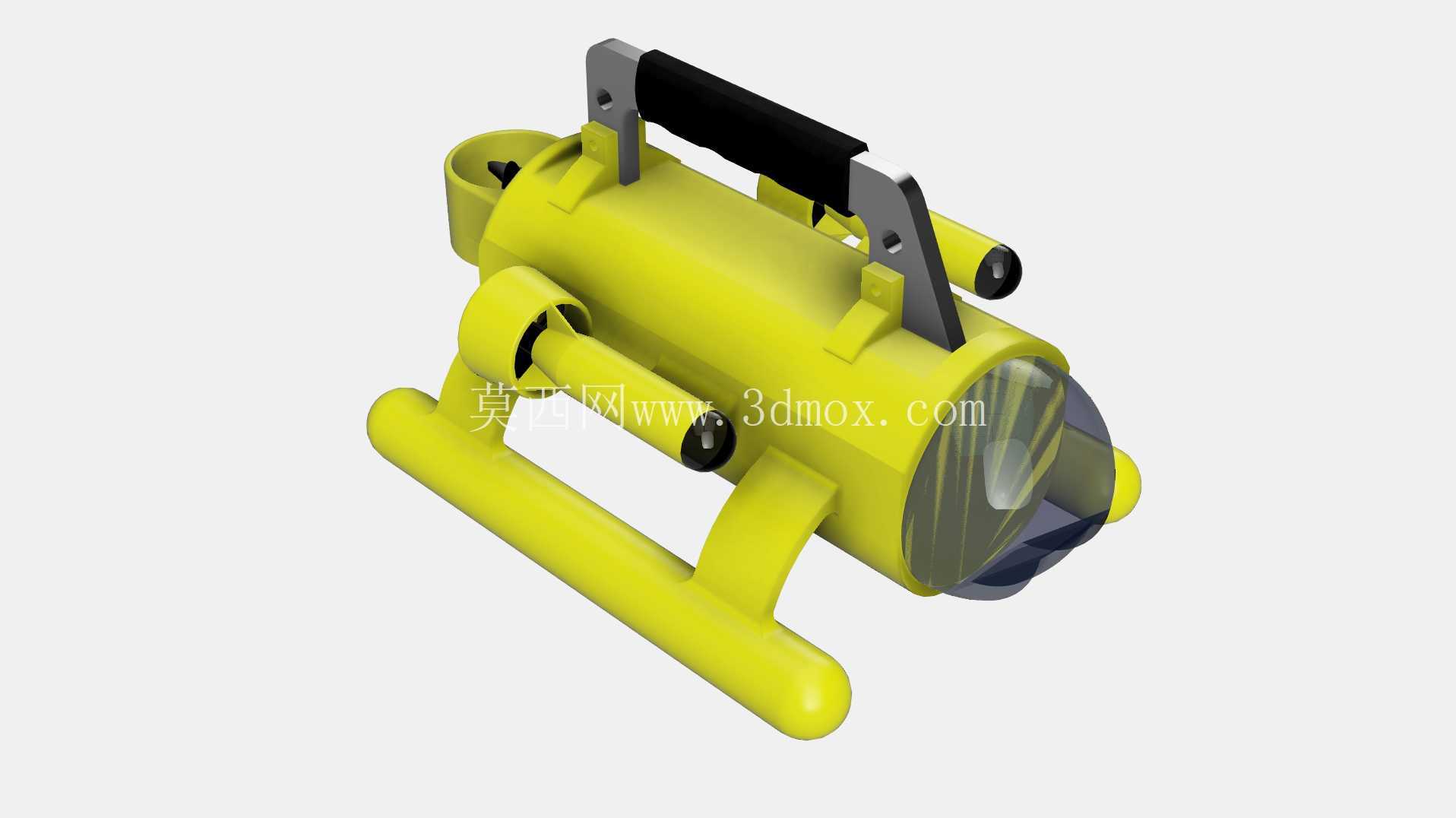

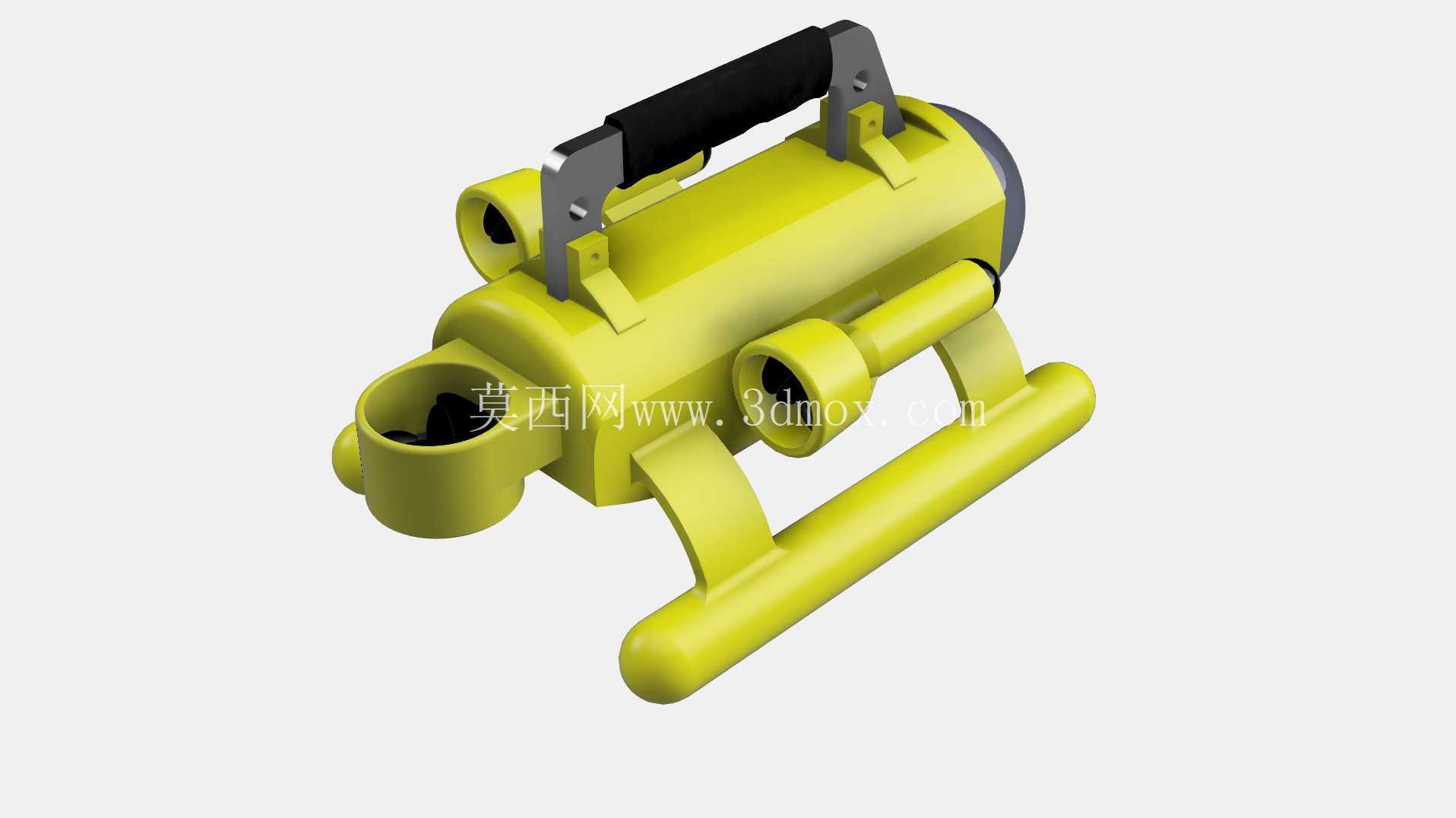

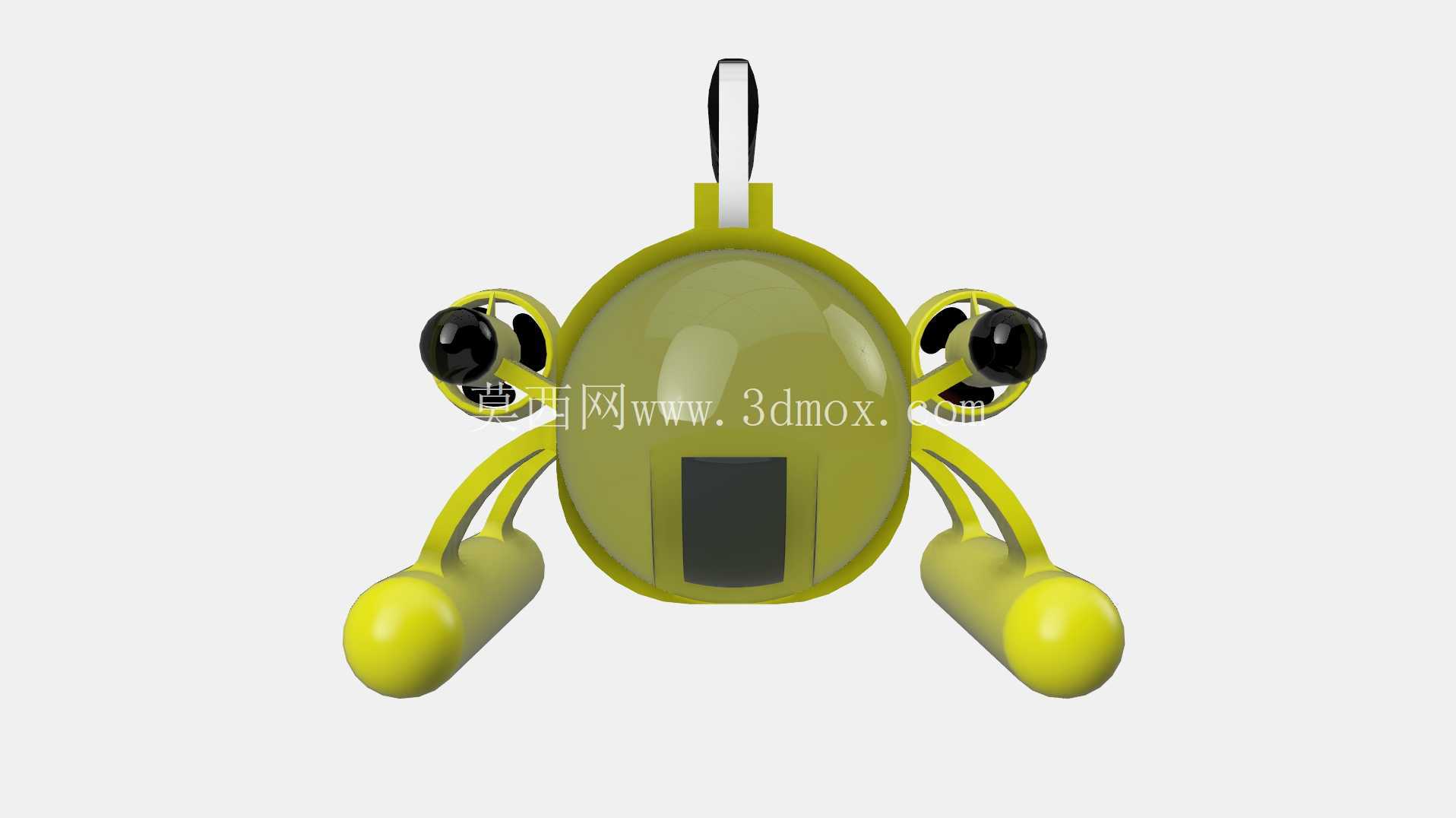

推进系统的预留安装位全部设置在主壳体外侧的独立挂载凸台上，水平推进位对称分布在主壳体两侧靠下位置，垂直推进位预留于主壳体顶部靠后区域，所有推进器安装位都采用标准的孔位布局，使用者可以根据自身的航速、推力需求选配不同规格的推进器，不需要对主壳体进行二次切削加工。主壳体前端预留了观察摄像模块的安装舱，舱段采用透明耐压端盖密封，内部有足够的空间容纳常规的小型水下摄像模组、补光LED板以及配套的供电线路，端盖与主壳体采用螺纹加密封圈的连接形式，拆卸调整摄像角度或者更换模组时操作十分便捷。主壳体下部的两个平行管状支撑结构，一方面作为整机的落地支撑脚，让设备在岸基放置时可以稳定保持水平姿态，避免前端观察镜头直接接触地面造成刮擦，另一方面支撑结构内部是中空的密封舱段，可以根据配重需求放置配重块或者额外的电池模组，调整设备的水下重心与浮心匹配度，让设备在无动力状态下也能保持稳定的水平悬浮姿态，不会出现侧翻或者抬头、低头的情况。

设计阶段特意将所有电子元件的容纳空间集中在主壳体的密封舱段内，外部挂载的推进器、摄像模组等部件全部采用独立密封设计，通过水密接插件与主舱内的控制电路连接，哪怕单个外部部件出现密封问题，也不会影响主舱内的核心电路安全，大幅降低了设备的故障概率。整个结构的壁厚设计充分考虑了3D打印的加工特性，最小壁厚控制在2.5mm以上，所有转角位置都做了R3以上的圆角过渡，既避免了3D打印过程中出现翘曲、层间结合力不足的问题，也减少了结构应力集中点，提升了整体结构的抗冲击性能，哪怕布放过程中出现轻微磕碰，也不容易出现壳体开裂的问题。

需要明确的是，这个概念设计的初始定位是方案验证与展示用途，没有针对大深度下潜的耐压需求做强化设计，也没有预留重型作业工具的安装接口，如果要将其改装为具备实际作业能力的水下设备，需要根据目标使用水域的深度、水流速度、作业载荷重量，对壳体壁厚、密封结构、推进器推力、配重分布做针对性调整，尤其是3D打印加工的样件，需要根据所选用的打印材料特性、打印层厚参数，额外做密封涂层处理，并且在浅水区做多次密封测试后再投入实际使用。整个模型的所有外部挂载接口都采用统一的安装孔距标准，后续拓展水质传感器、小型机械抓取爪、声呐探测头等附加模块时，只需要设计对应的转接支架即可完成安装，不需要改动主壳体的核心结构，能大幅降低后续功能迭代的设计与加工成本。
