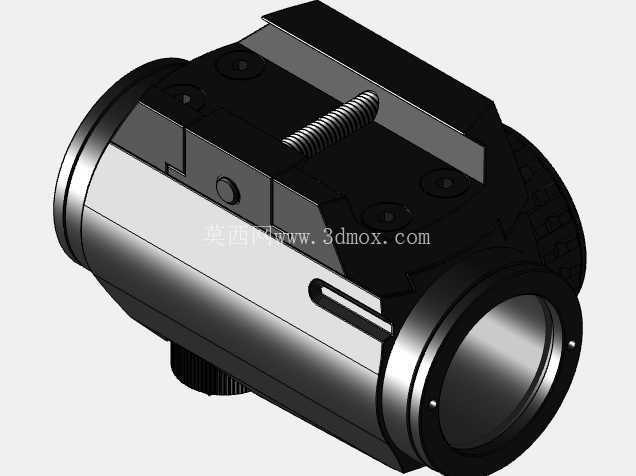

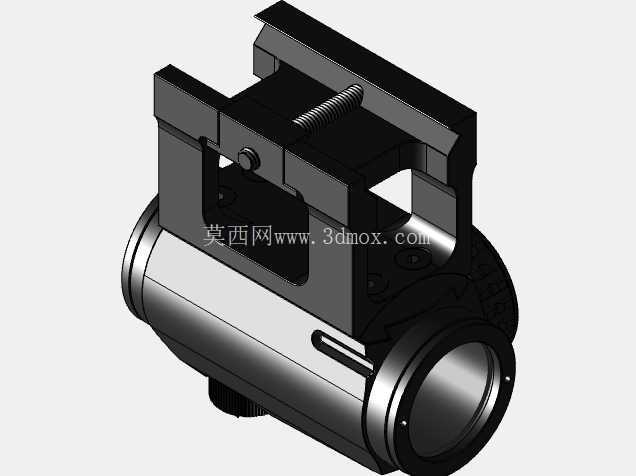

带低位与共视瞄准结构的红点瞄准装置

在轻武器战术附件的结构设计领域，红点瞄准装置的适配性一直是结构工程师重点打磨的方向，本次呈现的这款带低位安装结构与1/3共视瞄准通道的红点瞄准镜，核心围绕实战场景下的快速瞄准需求展开结构设计，区别于传统高基线红点瞄准装置的安装逻辑，这款产品在结构布局上优先压缩了瞄准镜本体的垂直安装高度，从安装基准面到红点分划中心的垂直距离控制在常规战术附件的低位区间，能够适配多数带皮卡汀尼导轨的轻武器上护木与机匣顶部安装位，避免因瞄准基线过高导致的贴腮姿态不适，同时降低加装后全枪的整体轮廓高度，减少携行与战术动作中发生勾挂的概率。

从功能特性来看，这款瞄准装置保留了红点瞄准镜无放大倍率的核心优势，射手在使用过程中可保持双眼睁开的瞄准状态，视野覆盖范围不受瞄准镜筒身的过度限制，1/3共视通道的结构设计，让瞄准视野中三分之一的区域可直接观察到前方实景，剩余区域叠加红点分划，既保证了快速捕捉移动目标的响应速度，也避免了纯筒身瞄准带来的视野狭窄问题，在近距离室内突入、野外快速接敌等场景下，射手无需进行复杂的视差修正，只要将红点分划对准目标即可完成瞄准动作，大幅缩短瞄准反应时间。

在结构设计思路上，这款产品的外壳采用一体化铣削成型的结构布局，镜身主体无多余拼接缝隙，能够适应野外使用环境下的扬尘、淋雨等工况，内部的分划板调节结构采用侧置与顶置结合的调节旋钮布局，调节旋钮带有明确的档位反馈，每一次调节对应的分划移动量符合轻武器附件的通用调节精度标准，无需额外工具即可完成风偏与高低方向的分划校准。电池仓的结构设计在镜身侧部，更换电池时无需拆卸瞄准镜本体，不会破坏已经校准好的瞄准零位，这一细节结构是很多同类型产品容易忽略的设计点，在实际使用中能够大幅减少重复校准的工作量。

从安装边界尺寸来看，这款瞄准镜的横向宽度控制在常规战术附件的兼容尺寸范围内，不会遮挡武器顶部的机械瞄准具，在红点瞄准装置出现电量耗尽等故障时，可直接通过共视通道使用机械瞄准具完成瞄准，无需拆卸附件即可实现机械瞄与光学瞄的快速切换。镜身底部的安装卡座采用标准皮卡汀尼导轨接口结构，锁紧结构采用快拆扳把与锁紧螺丝结合的形式，既可以通过快拆扳把实现快速拆装，也可以通过锁紧螺丝调整锁紧力度，保证在武器连续射击产生的振动环境下，瞄准镜不会出现位移松动，维持瞄准零位的稳定性。

在实际应用场景中，这款瞄准装置不仅适配常规突击步枪、冲锋枪等制式轻武器，也可通过转接卡座适配民用射击运动的竞赛枪械，低位安装的结构特性让它在搭配头盔夜视仪使用时，也能保持合适的瞄准姿态，不会因为加装夜视仪后瞄准线过高导致无法正常贴腮瞄准。镜身的外观结构做了圆角过渡处理，没有尖锐凸起结构，在战术动作切换过程中不会勾挂装具与衣物，外壳表面的哑光处理工艺避免了强光环境下的反光问题，不会因为反光暴露射手位置。内部的光学镜片采用多道镀膜结构，在强光环境下能够减少眩光干扰，在光线昏暗的环境下也能保持清晰的视野与红点分划辨识度，分划亮度支持多档位调节，可根据不同环境光线强度调整红点亮度，既避免亮度过高导致的视野炫目，也防止亮度过低无法快速捕捉分划位置。
