带阻尼信号传输的手动提拉式靶标安装座

　　从结构设计逻辑来看，底座采用钣金折弯成型的盒式结构，作为整个装置的承载基础，内部预留了阻尼器安装位、信号传输线路走线槽以及触发机构的装配空间，盒体侧壁设置的多组安装孔位，既可以通过膨胀螺栓将装置固定在混凝土地面，也能通过快速夹钳固定在临时搭建的战术训练台面上，适配固定训练场与临时演练场地的不同安装需求。底座前端设置的手动提拉操作手柄，采用带防滑纹理的木质握把与金属连杆结构，操作人员无需额外工具，单手握持即可完成靶标的快速复位、提拉更换操作，复位过程中阻尼器会提供恒定的缓冲阻力，避免靶标快速下落造成的结构冲击，延长整套装置的使用寿命。在实弹射击训练、战术演练场景中，靶标安装装置的可靠性直接决定训练流程的顺畅度与信号反馈的准确性，这款手动提拉式靶标安装结构，正是针对多靶标联动训练场景开发的专用安装载体。不同于常规固定式靶座，该结构集成了阻尼缓冲与有线信号传输模块，能够在靶标被击中触发的瞬间，将触发信号同步传递给同训练链路内的其他类型靶标，实现多靶位的联动响应，模拟真实战术场景下的目标连锁反馈逻辑。

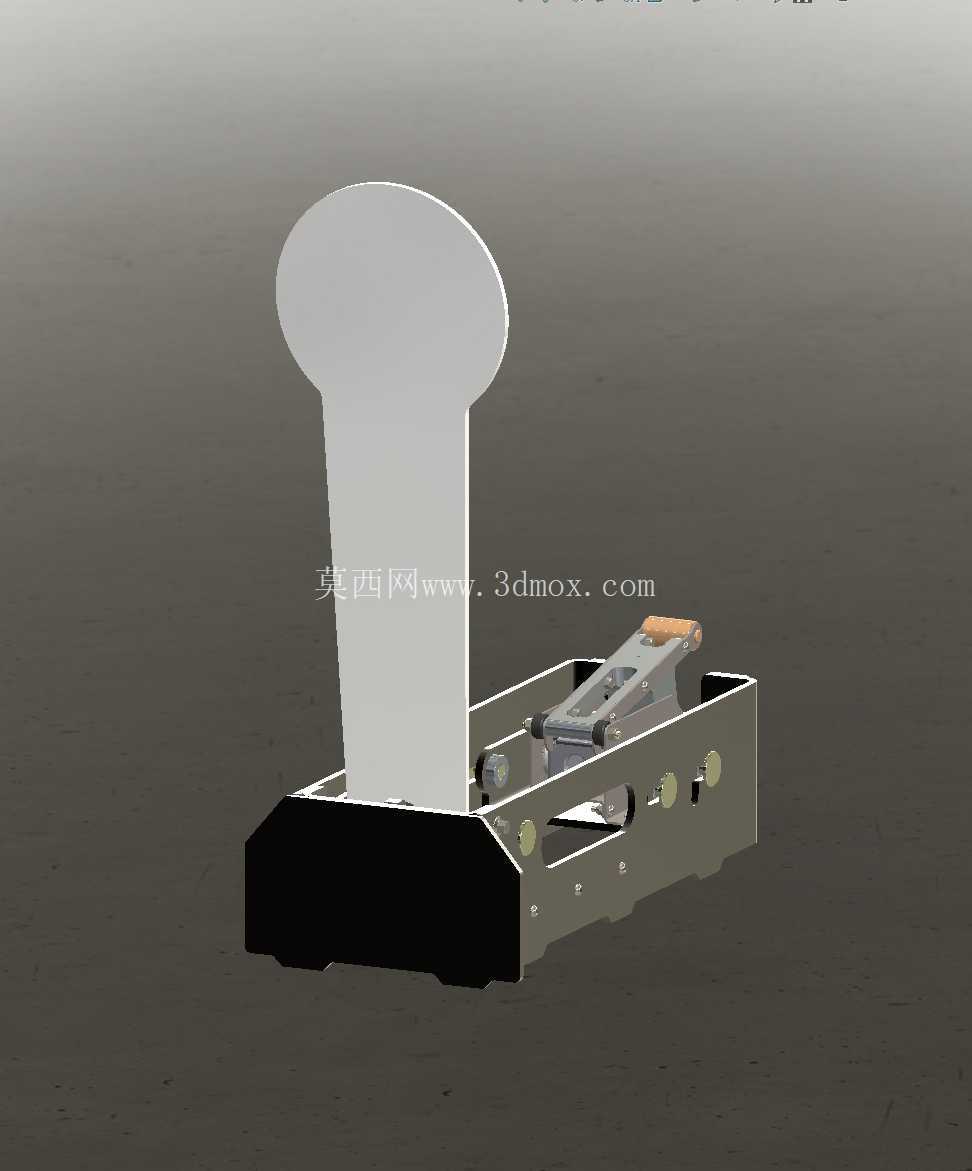

　　靶标安装立板采用上圆下方的轮廓设计，上部圆形区域为标准靶纸粘贴位，下部直板结构插入底座的导向槽内，与内部触发机构直接联动，当靶面受到弹头冲击产生位移时，会触发行程开关完成信号采集，采集到的触发信号通过底座内部预留的接线端子，经由有线链路传输给联动靶组，相比无线传输方案，有线信号传输的延迟低于10ms，不会出现信号串扰、丢失的问题，能够满足高精度战术训练的信号反馈要求。从安装边界尺寸来看，整套装置的底座长度控制在200mm区间内，宽度不超过120mm，立板升起后的总高度为320mm，单套装置的占用空间极小，训练场地布设时可以按照1.5m-3m的间距进行多组排布，不会出现相邻装置的结构干涉问题。

　　底座底部设置的四个橡胶减震垫，能够吸收弹头冲击产生的振动，避免振动传递到地面造成相邻靶标的误触发，同时也能减少装置反复受冲击后出现的固定螺栓松动问题。在结构细节处理上，所有钣金边缘都做了折弯卷边处理，没有裸露的锐边，避免操作人员布设、复位靶标时被划伤；内部走线全部采用走线槽固定，线路与活动部件之间预留了足够的安全间隙，长期往复运动也不会出现线路磨损、短路的问题；触发机构的触发力度可以通过侧面的调节螺钉进行微调，能够适配不同口径训练枪械的冲击力度，避免小口径弹药冲击力不足无法触发、大口径弹药冲击力过大损坏内部结构的问题。

　　这套安装结构不需要外接复杂的控制设备，只需要通过标准接线端子接入训练系统的信号链路即可正常工作，日常维护只需要定期给导向槽、连杆铰接位置涂抹少量润滑脂，检查阻尼器的固定螺栓是否松动即可，维护成本极低，适合在各类常态化开展射击训练的场地批量布设使用。相比传统的固定式靶座，这种带信号联动功能的提拉式结构，既保留了手动操作的便捷性，又解决了多靶标联动训练的信号同步问题，阻尼结构的加入也大幅降低了冲击载荷对装置本身的损耗，长期使用的稳定性远高于常规无缓冲的靶标安装结构。
