航空动力用轴流式涡轮叶轮结构设计

在航空燃气涡轮、地面燃气轮机以及微型涡喷动力系统中，轴流式涡轮叶轮是决定整机热效率与输出功率的核心转动部件，这类部件的气动设计与结构合理性，直接影响整套动力装置的工况稳定性与服役寿命。不同于离心式叶轮的径向做功逻辑，轴流式涡轮的气流沿叶轮轴向完成膨胀做功，单级焓降分配更均匀，在大流量工况下的流动损失更小，因此被广泛应用在大推力航空发动机、工业燃气轮机以及高端无人机的动力系统中。

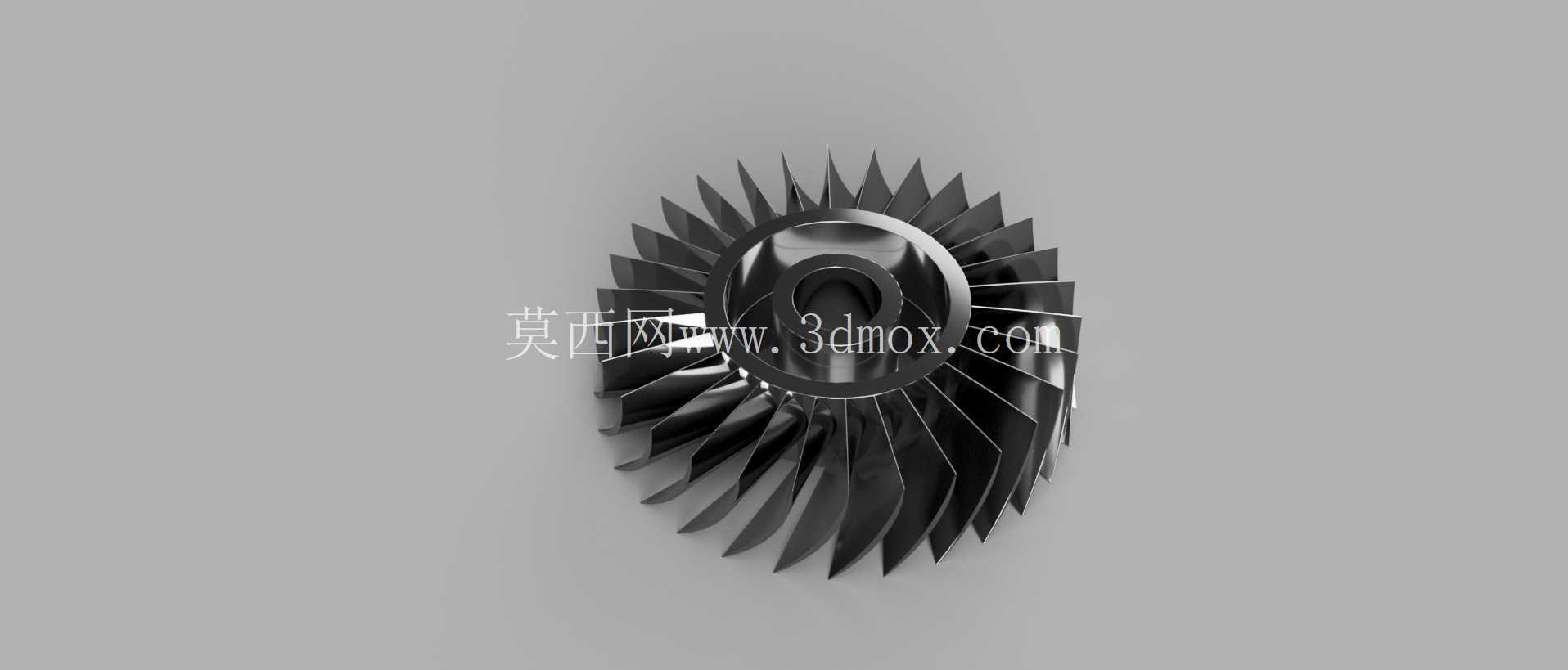

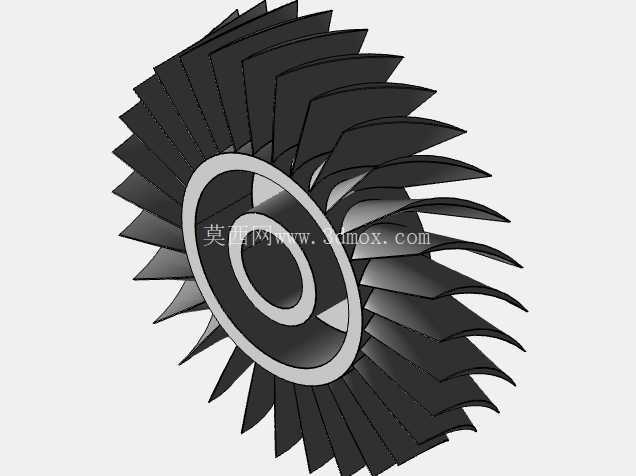

从结构设计逻辑来看，这款轴流式涡轮叶轮采用了等强度轮盘配合扭向设计叶片的整体布局，轮盘中心设置的阶梯式安装孔，是为了匹配涡轮轴的定位轴肩，装配时可以通过孔与轴的过盈配合传递扭矩，同时预留的键槽位置能够避免大扭矩工况下叶轮与轴出现相对滑移。轮盘的截面厚度从中心向边缘逐渐减薄，这一设计是基于高速旋转下的离心力载荷分布计算得出，中心区域承受整个轮盘与所有叶片的离心拉应力，因此保留足够的厚度来保证结构强度，而边缘区域仅需承载叶片根部的载荷，减薄厚度可以有效降低整个转动部件的转动惯量，缩短动力系统的响应时间，在需要快速加减推力的工况下，更低的转动惯量能够让转速调节更灵敏，避免出现动力响应滞后的问题。

叶片部分采用了沿叶高方向的变截面扭向设计，从叶根到叶顶，叶片的安装角、弦长、型线曲率都呈现连续变化的趋势，这一设计是为了匹配气流沿叶高方向的速度梯度——由于叶轮旋转时叶顶的圆周速度远高于叶根位置，气流在不同叶高位置的进气角存在明显差异，扭向叶片能够让每个叶高截面的气流都以最佳攻角进入叶栅通道，减少气流分离带来的流动损失，同时避免叶背区域出现涡流导致的效率下降。叶片与轮盘的连接采用了整体式结构，摒弃了传统的枞树型叶根连接方式，这种设计更适合微型及小型涡轮的工况，一方面减少了叶根装配间隙带来的气流泄漏，另一方面消除了叶根连接位置的应力集中点，在高温高速工况下的结构可靠性更高，不过整体式结构对加工精度的要求也更高，需要通过五轴联动加工或者精密铸造来保证叶片型面的尺寸公差。

在实际应用场景中，这类轴流式涡轮叶轮的工作环境极为苛刻，前端燃烧室排出的高温高压燃气直接冲击叶片表面，推动叶轮高速旋转带动压气机或者输出轴做功，因此叶片型面的设计不仅要考虑气动效率，还要兼顾高温下的强度储备。叶顶位置预留的微小间隙是为了避免叶轮高速旋转时，由于热膨胀或者轴系跳动导致叶顶与机匣发生碰磨，间隙的大小需要经过严格计算，间隙过大会导致叶顶气流泄漏量增加，降低涡轮效率，间隙过小则容易在热态工况下出现刮蹭故障，严重时甚至会导致叶片断裂。从安装边界来看，叶轮前端面需要与涡轮轴的定位端面紧密贴合，保证装配后叶轮的端面跳动量控制在允许范围内，后端面则需要配合锁紧螺母进行轴向固定，锁紧螺母的预紧力需要经过精确计算，既要避免高速旋转时叶轮出现轴向窜动，也要防止预紧力过大导致轮盘中心出现过大的压应力。

在气动性能匹配方面，这款叶轮的叶栅通道采用了收敛式设计，燃气在流过叶片通道时逐步膨胀加速，将燃气的热能与压力能转化为叶轮旋转的机械能，叶片前缘的小圆角设计能够适应不同工况下的进气角变化，当动力系统处于部分负荷工况时，进气攻角出现一定偏移时，圆角前缘能够减少气流在叶片前缘的流动分离，拓宽叶轮的稳定工作区间，避免出现喘振等故障。叶片表面的粗糙度也有严格要求，过高的表面粗糙度会增加气流的摩擦损失，同时在高温工况下更容易出现积碳问题，影响叶轮的动平衡精度，因此在加工完成后通常需要对叶片型面进行抛光处理，降低表面粗糙度值。

从结构强度校核的角度来看，设计这类叶轮时需要重点关注几个关键位置的应力水平：首先是叶片根部与轮盘连接的位置，这个位置不仅要承受叶片自身的离心拉应力，还要承受叶片振动带来的交变应力，是整个叶轮最容易出现疲劳断裂的位置，因此在叶根与轮盘的过渡位置采用了大圆角过渡设计，降低应力集中系数；其次是轮盘中心的安装孔边缘，这个位置是轮盘离心应力最高的区域，孔边的加工质量直接影响轮盘的强度储备，因此需要对孔边进行倒圆处理，避免加工刀痕带来的应力集中；另外叶片的一阶振动频率需要与叶轮的工作转速频率避开共振区间，防止在工作转速范围内出现共振导致叶片断裂，设计时通常会通过调整叶片的厚度分布来调整叶片的固有频率，使其与工作转速的倍频保持足够的裕度。

在实际装配与维护过程中，这类叶轮属于高速转动部件，装配完成后必须进行整轮动平衡校正，在轮盘的端面或者外圆位置预留去重区域，通过去除少量材料的方式将动平衡量控制在标准允许的范围内，避免高速旋转时出现过大的振动，影响轴承的使用寿命与整个轴系的稳定性。对于应用在无人机动力系统中的小型轴流涡轮叶轮，由于其工作转速通常高达每分钟数万转，对动平衡的精度要求更高，微小的不平衡量都会带来明显的振动，甚至导致整个动力系统出现故障。
