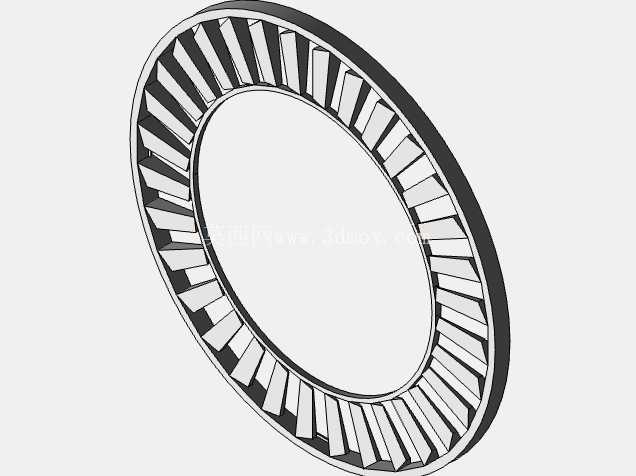

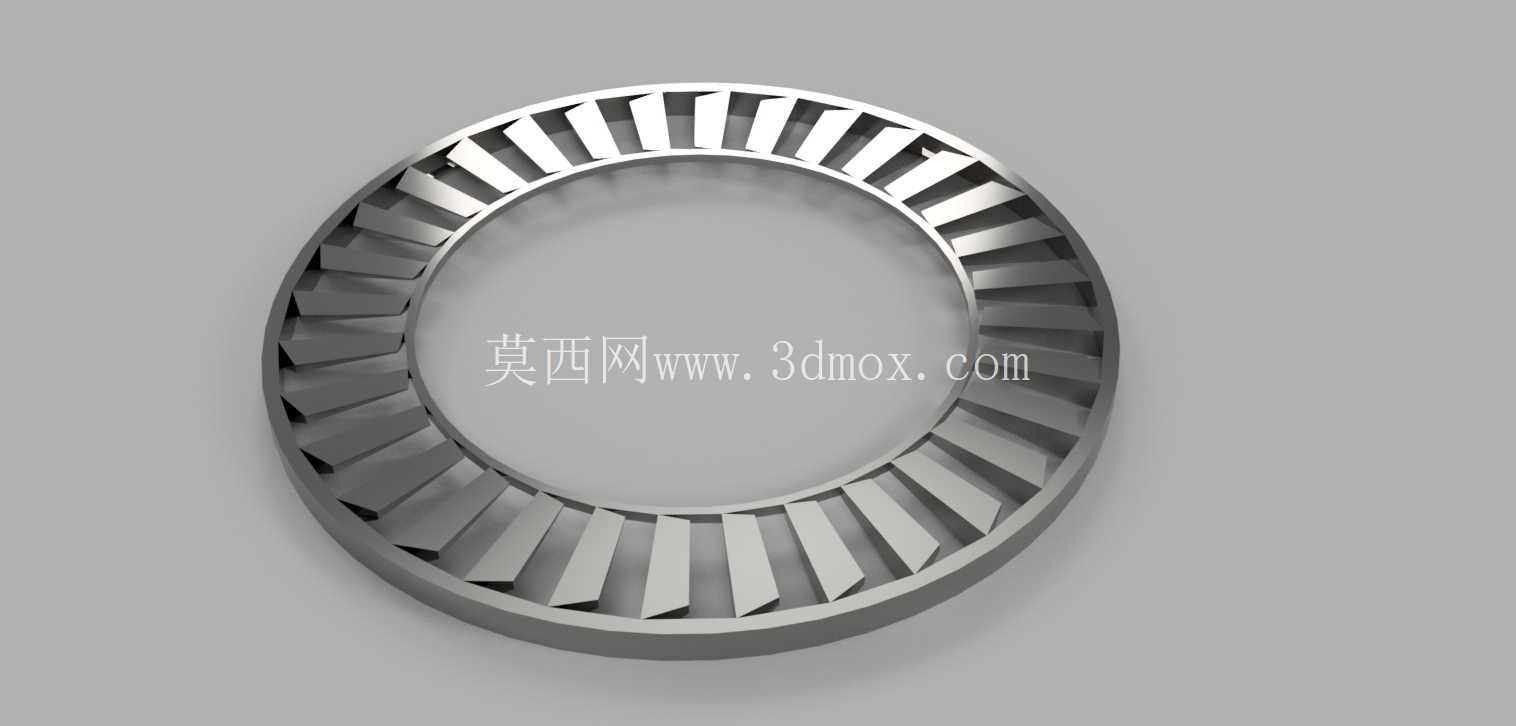

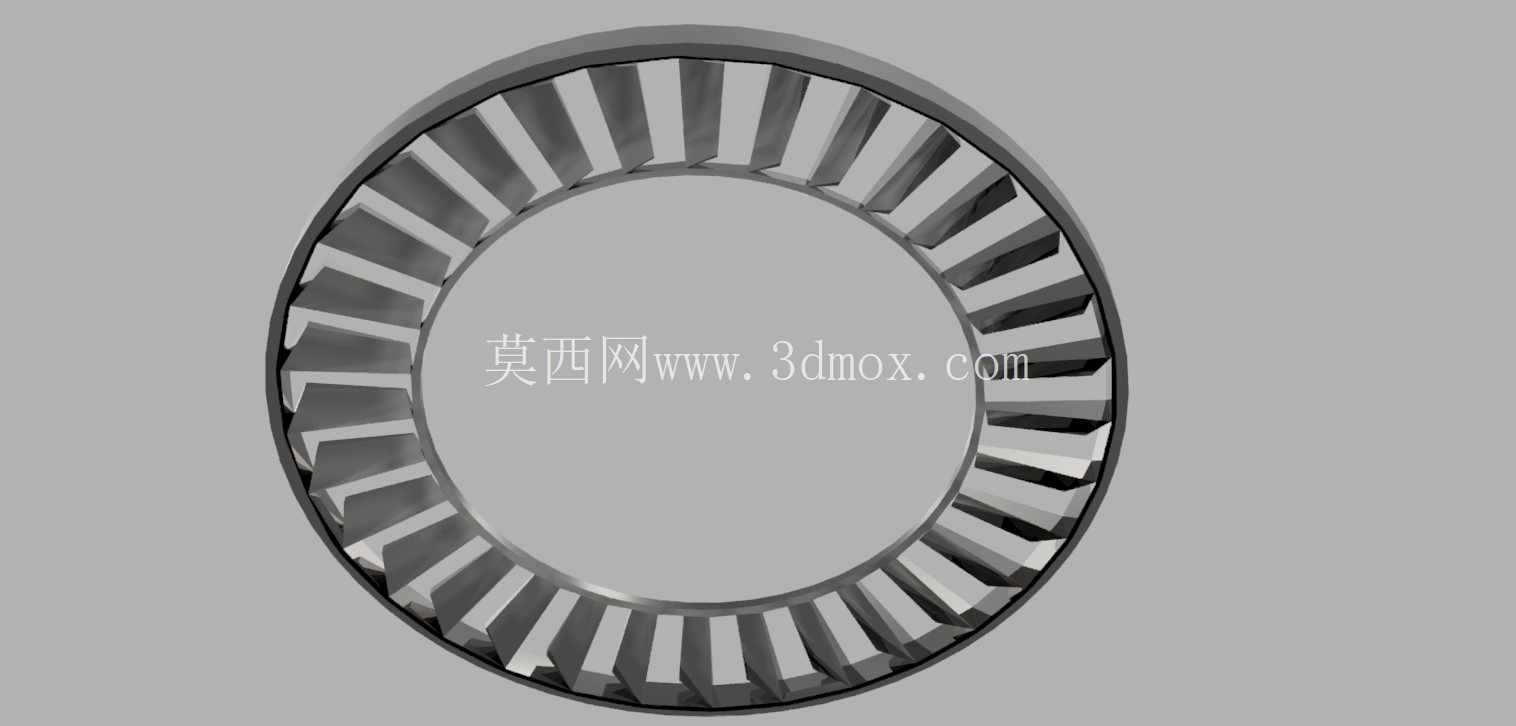

这套环形叶片轮结构,最初是针对小型涡喷类动力单元的进气导流段需求做的结构设计,日常也可适配微型燃气轮机、小型轴流风机的整流段使用,核心作用是梳理进入动力腔的气流走向,把进气段的紊流调整为均匀的轴向层流,降低后续叶轮做功时的气流扰动损失,提升动力单元的整体效率。从实际工况适配来看,这类结构也常被用在小型无人机的动力系统导流段,或是工业通风设备的稳流组件中,对气流方向的约束精度直接影响整套动力系统的输出稳定性。
设计阶段最先敲定的是整体环形基体的尺寸边界,外圈安装边的厚度预留了3mm的安装余量,可直接通过外圈均布的定位槽与机匣内壁的凸台卡合,不需要额外设计复杂的连接法兰,能有效压缩组件的轴向安装空间,适配小尺寸动力舱的紧凑布局要求。内圈的定位环采用了与中心轴套间隙配合的公差设计,单边预留0.02mm的装配间隙,既可以保证组件转动时的同轴度,也能避免热胀冷缩导致的卡滞问题,适配动力单元工作时200℃以内的持续温升工况。
叶片部分采用了变截面扭角设计,从进气侧到出气侧的叶片安装角从12度逐步过渡到28度,每一片叶片的型线都经过流道仿真校验,保证气流经过叶片通道时不会出现局部涡流,相邻叶片之间的流道截面均匀变化,避免气流流速突变带来的压力损失。叶片与内外环的连接位置做了R1.5的圆角过渡,没有尖锐的应力集中棱边,不管是采用精密铸造工艺直接成型,还是后续做五轴铣削加工,都能有效降低加工过程中的应力开裂风险,同时提升组件长期在高频振动工况下的结构疲劳寿命。
建模过程中特意将所有叶片做了参数化阵列关联,只要调整叶片数量、扭角变化率、内外环直径这几个核心参数,就能快速衍生出适配不同流量需求的同系列结构,不需要重新绘制单叶片型线,能大幅缩短同类型产品的改型设计周期。叶片的厚度从根部到前缘做了渐变处理,根部厚度2.2mm保证连接强度,前缘厚度0.5mm降低气流切入阻力,平衡了结构强度与气动效率的需求,不会出现叶片过薄导致受气流冲击变形,或是过厚带来的流道阻塞问题。
从安装适配的角度来说,整套组件的轴向宽度控制在22mm,最大外圆直径128mm,内圈定位孔直径62mm,安装时不需要额外调整相邻组件的位置,直接卡入机匣的定位槽即可完成装配,装配公差链短,能有效降低现场装配的调试难度。结构表面没有复杂的倒扣特征,采用失蜡铸造工艺时可以直接开模成型,不需要额外做抽芯结构,能有效降低模具的制造成本与后期的成型废品率,铸造完成后只需要对叶片前缘做简单的抛光处理,就能达到气动设计要求的表面粗糙度,不需要复杂的后处理工序。
实际工况验证中,这类结构在12000转/分钟的转速下运行平稳,叶片的形变量控制在0.03mm以内,不会与相邻的机匣壁面发生刮蹭,气流经过导流段后的紊流度能降低60%以上,可有效提升后续动力叶轮的做功效率,同时降低动力单元运行时的气动噪音。针对不同的应用场景,只需要调整叶片的扭角参数,就可以适配从通风设备到微型动力单元的不同导流需求,结构的通用性较强,不需要对整体安装边界做大幅改动就能完成跨场景适配。
