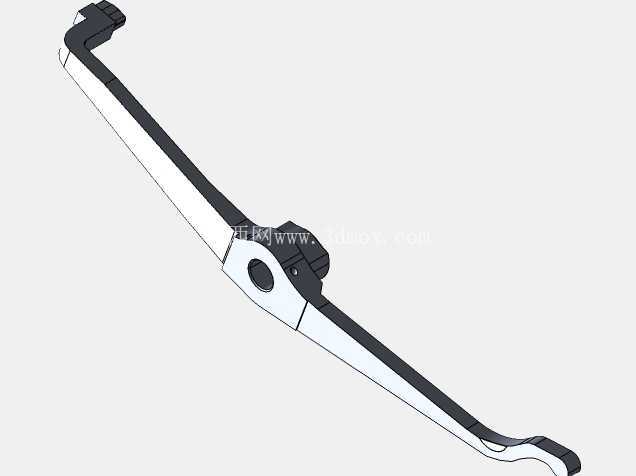

勃朗宁M2机枪皮带送料进给杠杆结构

该构件作为大口径重机枪供弹系统的核心传动部件，主要承担弹链输送过程中的动力传递与行程换向功能，在连发射击工况下，需要配合枪机后座、复进的循环动作，将枪机的直线往复运动转化为拨弹滑板的间歇步进动作，确保每一次射击循环都能准确将下一发弹药输送到进弹位置，避免出现卡弹、漏供等故障，直接影响武器的连续射击可靠性。从实际应用场景来看，这类送料杆广泛适配采用弹链供弹的12.7mm口径重机枪平台，无论是车载架设、固定工事部署还是机载武器改装，供弹机构的传动稳定性都直接决定火力持续性，尤其是在高射速连续射击状态下，构件需要承受高频次的冲击载荷与往复摩擦，对结构强度和运动精度都有极高要求。

从功能特性上看，该送料杆采用长悬臂杠杆式结构，一端设置与枪机驱动凸轮配合的接触槽，中间布置铰接固定的转轴安装位，另一端连接拨弹滑板的传动销，整体传动比经过反复调校，既能够保证拨弹行程足够覆盖12.7mm弹药的弹链节距，又能控制驱动过程中的载荷峰值，避免枪机复进过程中额外消耗过多能量。杆身主体采用变截面设计，靠近转轴的位置截面厚度更大，用于承受传动过程中的最大弯矩，两端连接位置做了局部加厚与耐磨处理，减少长期往复运动带来的磨损量，延长构件的使用寿命。

设计过程中首先需要匹配整个供弹机构的运动时序，确保送料杆的摆动角度与枪机的运动行程完全匹配：当枪机后座抽出弹壳时，送料杆需要带动拨弹滑板完成空程回位，当枪机复进推弹入膛的过程中，送料杆同步带动拨弹滑板将下一发弹药拨到进弹口位置，整个动作的时序差需要控制在0.1毫米的行程误差范围内，否则就会出现枪弹与进弹坡对位偏差的问题。其次要考虑构件的安装边界，转轴位置的同轴度公差需要控制在0.02mm以内，两端连接位的中心距公差不超过0.03mm，避免装配后出现运动卡滞，杆身的外轮廓需要与机匣内部的让位槽完全匹配，在整个摆动行程中不能与机匣内壁、其他运动构件发生干涉，尤其是在低温、沙尘等恶劣环境下，还要预留足够的间隙容纳污物堆积，保证极端环境下的动作可靠性。

外形尺寸方面，该送料杆总长度适配勃朗宁M2机枪的机匣内部安装空间，杆身宽度控制在12mm以内，避免占用过多机匣内部横向空间，转轴孔直径与机匣上的固定销轴完全匹配，两端的连接槽尺寸分别适配凸轮驱动面和拨弹滑板的传动销，所有棱角位置都做了R0.5以上的圆角处理，减少应力集中，避免高频冲击下出现裂纹。材料选择上通常采用高强度合金结构钢，表面做硬化处理，耐磨层深度不小于0.3mm，表面硬度达到HRC45-50，既能够保证芯部的韧性承受冲击载荷，又能让表面具备足够的耐磨性应对长期往复摩擦。

从建模角度来看，构建该模型时需要优先确定三个关键基准：转轴孔的中心轴线、驱动端接触槽的工作面、输出端传动销的安装孔位，三个基准的相对位置尺寸直接决定整个供弹机构的传动精度。首先绘制杆身的纵向轮廓草图，通过变截面拉伸生成主体结构，再对转轴位置、两端连接位做局部特征添加，包括倒角、圆角、安装孔、卡槽等细节，最后完成装配干涉检查，模拟整个摆动行程内的构件运动轨迹，确认所有位置都不存在运动干涉，同时验证传动行程是否满足拨弹距离要求，确保模型能够直接用于后续的工程分析、实物加工或者装配模拟。
