前准星座FSB钻孔定位工装夹具

这套钻孔定位工装主要服务于轻武器配件的小批量精密加工场景，针对0.75英寸规格FSBU铝角及配套五金件的钻孔工序做专属定位设计，解决手工划线钻孔位置偏移、孔位同轴度差、批量加工一致性不足的实际生产问题，适配普通台钻的加工工况，无需搭配专用数控设备即可完成高精度孔位加工，适合小型机加作坊、配件定制工坊的日常生产使用。

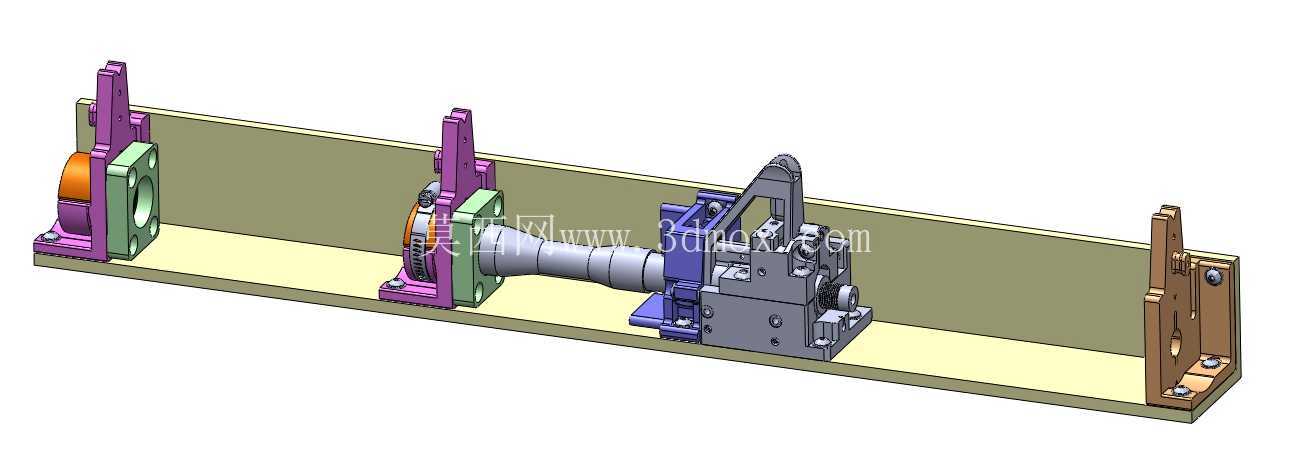

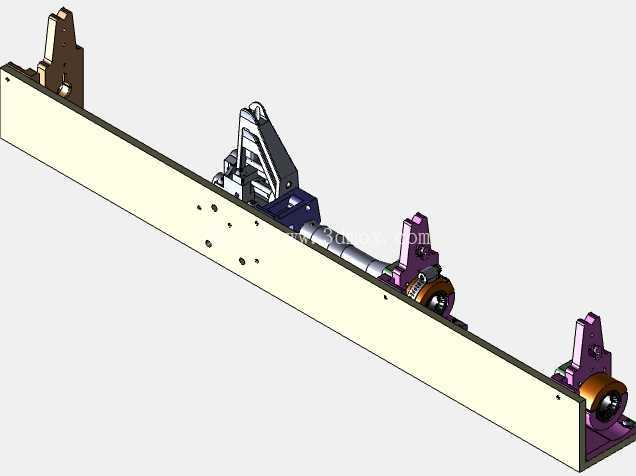

从实际功能逻辑来看，整套工装采用长条形基准底板作为安装承载基础，底板的平直度作为所有定位组件的安装基准，加工前可先通过百分表打表校正底板与台钻工作台的平行度，消除工作台本身的平面度误差带来的加工偏差。沿底板长度方向布置的多组紫色立式定位支架，是针对长条形铝角工件的侧向定位结构，支架上开设的多组安装孔位可适配不同长度规格的铝角装夹，支架与底板之间通过螺栓锁紧，可根据工件实际长度灵活调整定位间距，避免工件悬空钻孔时出现的振颤问题，保证钻孔过程中工件无位移。

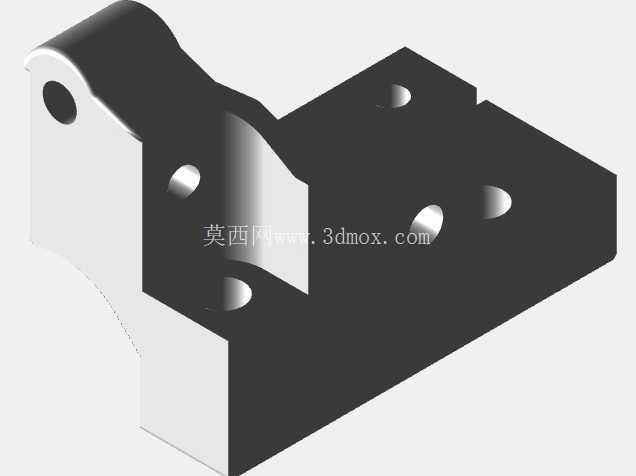

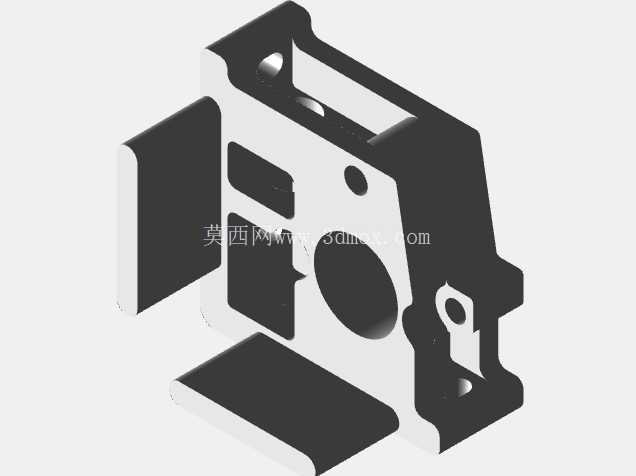

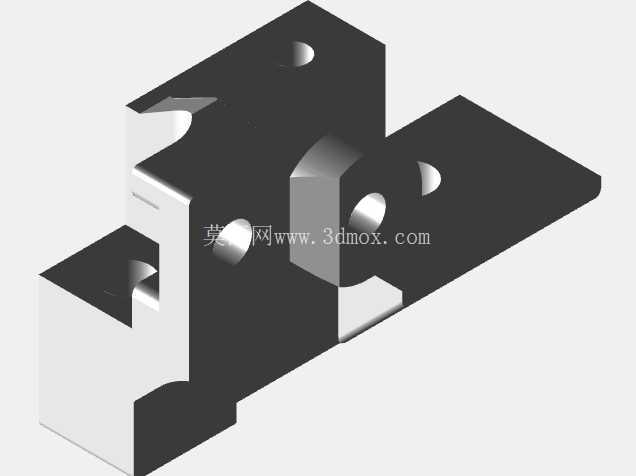

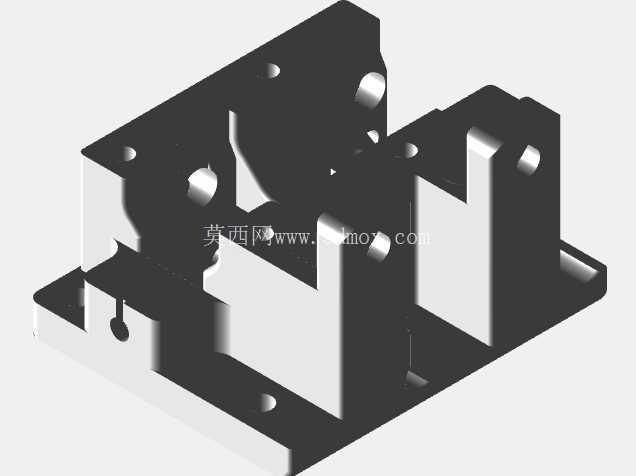

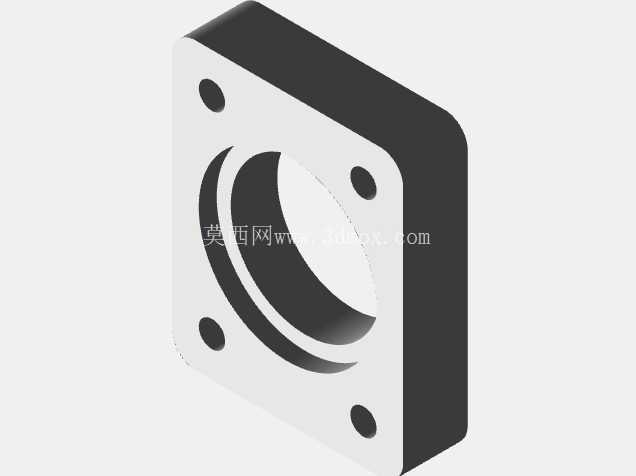

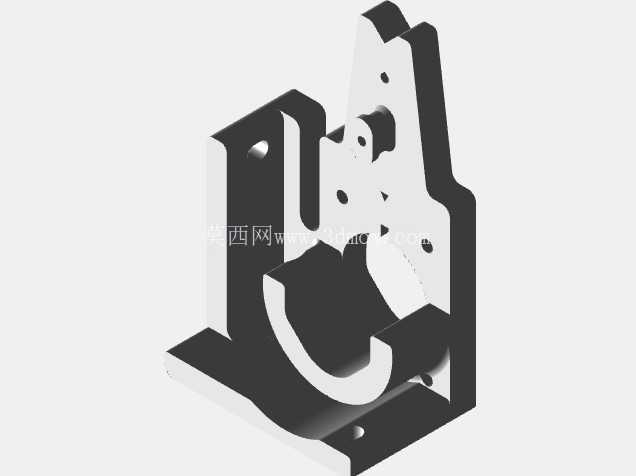

工装中部的灰色夹紧定位组件是核心功能单元，集成了工件端面定位、径向压紧、钻套导向三个核心功能：端面定位块可抵住铝角工件的加工基准端面，保证每一件工件的钻孔轴向位置一致；侧向的快速压紧结构可在工件放置到位后快速锁紧，无需反复拧动多组螺栓，缩短单件装夹的辅助时间；钻套位置与待加工孔位完全同轴，钻头下行时先通过钻套导向再接触工件，从根源上避免钻头跑偏导致的孔位倾斜、孔径超差问题，钻套采用耐磨钢材制作，长期使用磨损后可单独更换，无需整套工装报废。

设计过程中充分考虑了实际加工的操作便利性，所有锁紧操作位都布置在工装的外侧区域，操作人员装夹工件时无需将手伸入钻床主轴下方，降低操作安全风险。针对工件上不同规格的螺丝孔，工装的定位结构做了差异化适配，可兼容10-32和8-32两种英制螺丝规格的孔位加工，无需更换工装即可完成同一工件上所有孔位的钻削加工，减少工序切换的辅助时间。考虑到3D打印制作的场景，整套工装的非受力耐磨部位都做了壁厚优化，在保证结构刚性的前提下尽可能降低打印耗材用量，受力较大的压紧块、钻套安装位预留了金属件镶嵌槽，可嵌入标准金属螺母、钻套来提升结构耐用度，避免3D打印零件受力磨损过快的问题。

安装边界方面，整套工装的底板宽度适配普通台钻的工作台T型槽间距，可直接通过T型螺栓固定在常规台钻工作台上，无需额外制作过渡连接板；工装整体高度控制在台钻主轴的有效行程范围内，钻头下行到最低位置时可完全钻透工件，不会出现行程不足无法钻穿的问题。工件装夹后的待加工面与台钻主轴保持垂直，无需额外角度校正即可保证钻孔的垂直度要求，对于需要后续手工打磨锥度的孔位，工装预留了足够的操作空间，钻孔完成后可直接在工装上进行初步的锥度修磨，无需拆卸工件二次装夹，避免二次装夹带来的位置偏差。

实际使用过程中，操作人员只需先将待加工的FSBU铝角沿底板的定位面推入，抵住端面定位块后扳动压紧结构锁紧工件，即可启动台钻依次完成各个孔位的钻削，加工完成后松开压紧结构即可取出工件，整个装夹过程耗时不超过十秒，相比传统的划线、V型铁装夹的加工方式，孔位位置精度可控制在0.1mm以内，批量加工的孔位一致性远高于手工装夹加工的工件，可大幅降低后续装配时的修配工作量，提升配件的装配适配性。
