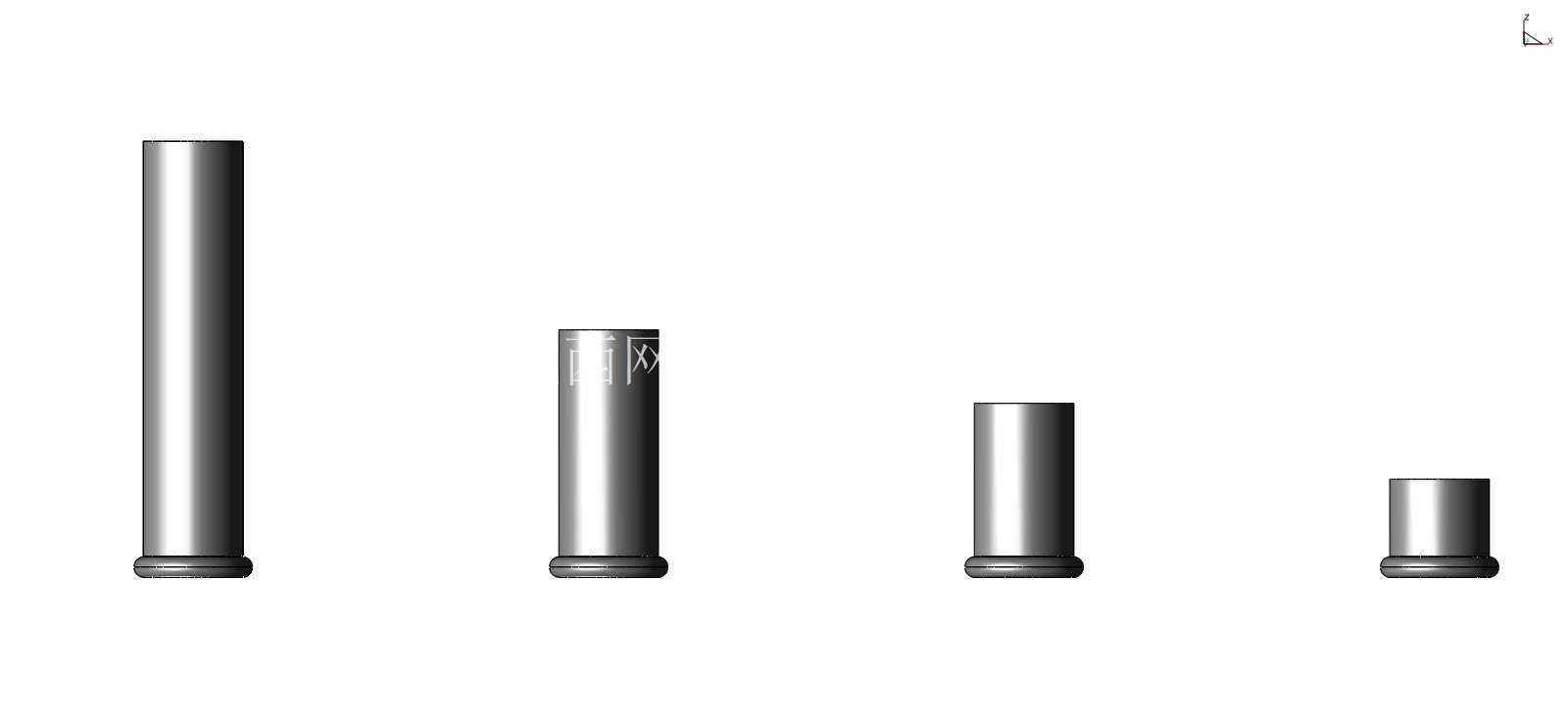

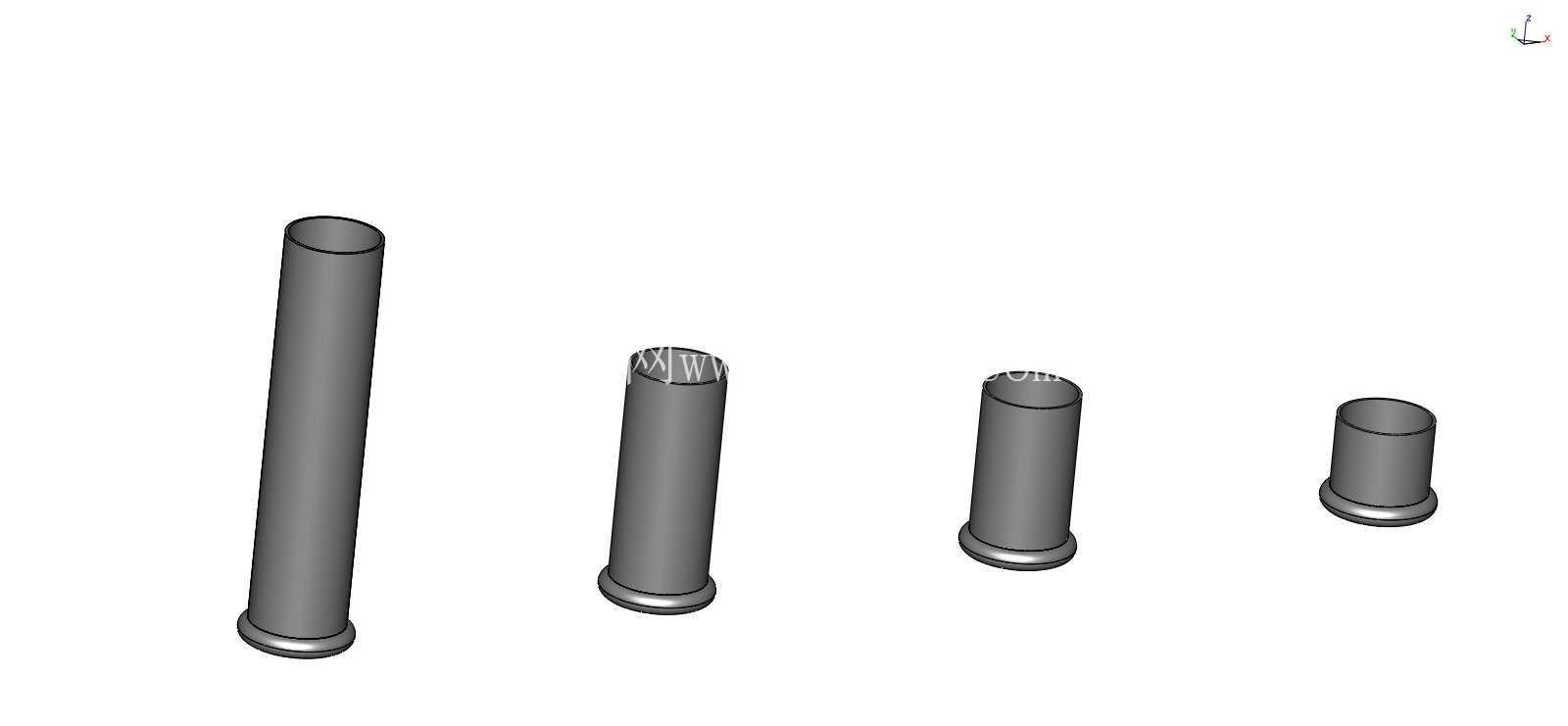

四款不同规格0.22口径冲压黄铜弹壳结构

　　在轻武器零部件的结构设计与逆向建模工作中，边缘发火弹的弹壳结构是非常典型的薄壁冲压类零件案例，本次梳理的四款0.22口径弹壳结构，覆盖了Magnum、长弹、短弹、CAP四个主流规格，全部采用冲压黄铜材质加工成型，是民用射击运动、轻武器教学演示、战术模拟道具开发领域常用的参考结构。从实际应用场景来看，这类弹壳结构不仅可用于实弹生产的工艺校验，也可作为射击训练用模拟弹、影视道具模型、轻武器原理教具的核心结构参考，在民用射击场馆的弹药复装作业、青少年国防教育教具开发、战术装备周边设计等场景中，都需要精准的弹壳三维结构作为尺寸基准。

　　从功能特性来看，边缘发火弹的弹壳需要承担装药容纳、底缘发火承载、弹头固定、膛内定位、闭气密封多重功能，四款弹壳的口部、底部、筒体锥度都保持了统一的口径基准，仅在总长度、筒体壁厚、底缘厚度上存在差异，其中Magnum规格弹壳长度最长，装药空间最大，能够容纳更多发射药以提供更高的初速，适配长枪管的狩猎、竞赛类枪械；长弹规格是民用射击领域最通用的型号，长度适中，适配绝大多数0.22口径的步枪、手枪；短弹规格长度更短，装药空间更小，后坐力更低，多用于室内近距离射击训练、青少年入门射击器材；CAP规格是四款中长度最短的型号，整体尺寸紧凑，多用于微型自卫枪械、发令器材改装场景。从设计思路来看，四款弹壳全部采用冲压成型工艺，整体为带底缘的薄壁圆筒结构，底部设计有凸起的边缘发火台，用于承载击针的撞击力，挤压内部的底火药剂完成发火；筒体部分设计有微小的锥度，既方便冲压加工过程中的脱模，也能够保证供弹过程中在弹匣、弹膛内的顺畅滑动，避免卡滞故障；口部做了轻微的收口处理，能够与弹头的尾部过盈配合，保证弹头在日常存储、搬运过程中不会脱落，同时在击发时能够让弹头顺利嵌入膛线，保证射击精度。

　　从外形尺寸与安装边界来看，四款弹壳的筒体直径、底缘直径完全一致，能够适配通用的0.22口径弹膛、弹匣、抱弹口结构，不需要对枪械的供弹、进弹结构做任何修改即可通用，差异仅体现在总长度上，因此在建模过程中可以采用参数化设计思路，先建立通用的筒体、底缘、口部特征，再通过调整总长度参数快速生成不同规格的弹壳模型，大幅提升建模效率。在实际建模过程中需要重点关注几个关键尺寸的公差控制：底缘的厚度与直径直接影响抽壳钩的抓合可靠性，公差过大会导致抽壳故障甚至断壳；筒体的外圆公差需要与弹膛内径匹配，间隙过大会导致闭气不良、弹壳膨胀变形，间隙过小会导致进弹卡滞；口部的收口尺寸需要与弹头尾部直径匹配，保证拔弹力处于合理区间，既不会因为过松导致弹头脱落，也不会因为过紧导致击发时弹头无法正常射出。

　　另外，冲压黄铜材质的弹壳在成型后会存在一定的加工回弹，建模时需要提前预留回弹余量，保证冲压加工后的成品尺寸符合设计要求，薄壁结构的壁厚均匀性也是设计重点，壁厚不均会导致击发时弹壳受力不均，出现鼓包、破裂等问题，影响射击安全性。这类弹壳结构的三维模型，除了用于弹药生产相关的工艺设计外，还可以用于枪械供弹机构的动态仿真，通过模拟弹壳在弹匣内的排列、进弹过程中的姿态变化、抽壳抛壳过程中的运动轨迹，验证供弹机构的设计合理性，排查卡弹、双弹进膛、抛壳失败等常见故障，在轻武器改装、模拟训练器材开发领域，精准的弹壳模型也是必不可少的设计基准，能够保证相关配件与标准弹药的兼容性。
