麦卡诺拼装式武装直升机结构设计

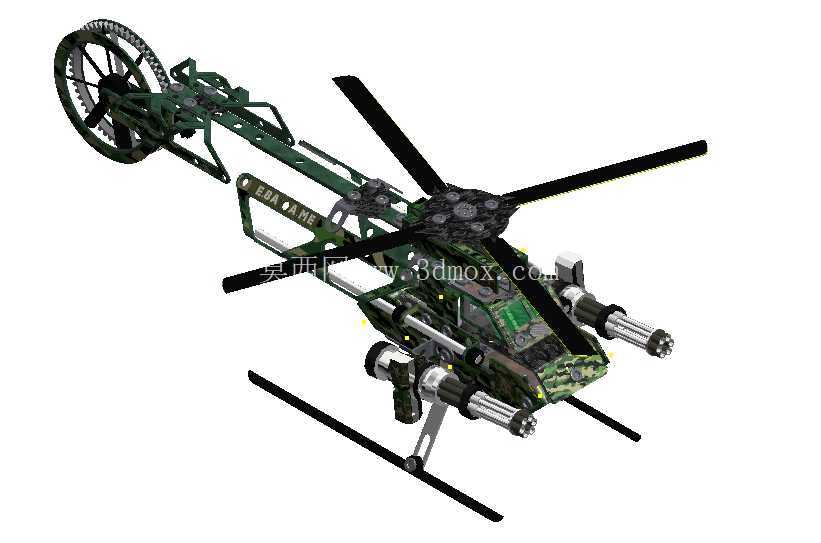

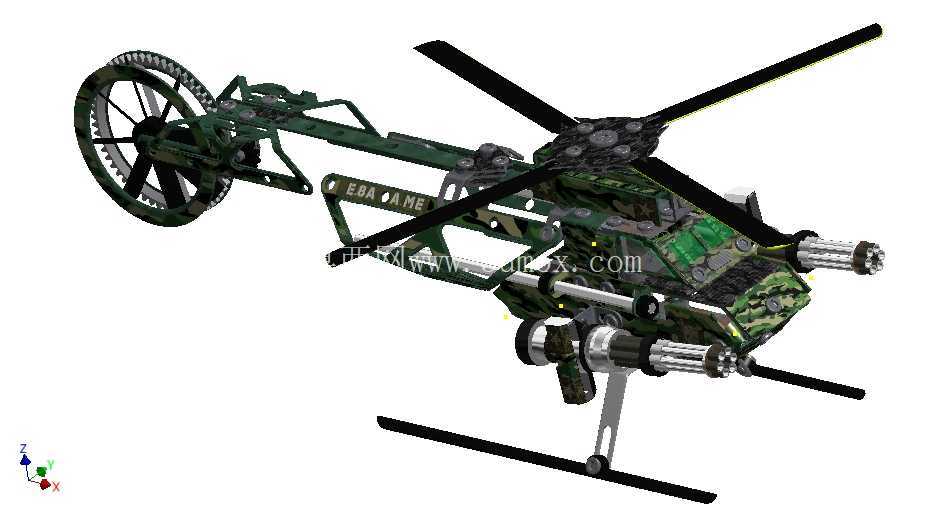

这款拼装式直升机结构采用模块化杆件拼接设计思路，整体依托麦卡诺标准构件体系完成搭建，没有采用一体化压铸或注塑成型的整体外壳，所有结构连接点均通过标准孔位配合紧固件完成装配，既保留了直升机的气动外形辨识度，又充分展现了内部传动、挂载、支撑结构的布局逻辑，适合作为航空结构教学演示、拼装玩具结构验证的参考样例。

从实际应用场景来看，这类拼装结构模型一方面可作为青少年航空科普教育的实操载体，让参与者在组装过程中理解单旋翼带尾桨直升机的基本布局逻辑，包括主旋翼的升力产生路径、尾桨的反扭矩抵消作用、滑橇式起落架的着陆缓冲原理、机身两侧武器挂架的载荷分配方式；另一方面也可作为文创摆件、机械结构展示装置，放置于科创展厅、机械主题展馆中，直观展现航空装备的机械美感与结构逻辑。

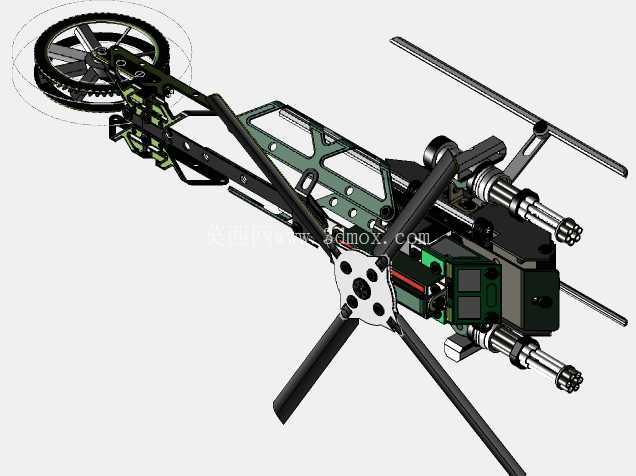

在功能特性设计上，该结构完整还原了武装直升机的核心功能模块：主旋翼部分采用四叶桨布局，桨毂中心设置多轴铰接结构，预留了旋翼变距、挥舞的运动仿真空间，尾梁末端设置尾桨传动齿轮组，通过机身内部的杆件传动路径可实现主旋翼与尾桨的联动演示，能够直观展示直升机旋翼系统的动力传递关系；机身两侧对称设置双管航炮挂载结构，挂架与机身纵梁通过可拆卸连接件固定，可根据演示需求调整挂载角度，还原武装直升机的对地攻击构型特征；底部采用滑橇式起落架设计，两根平行滑橇通过斜向支撑臂与机身底部纵梁连接，支撑臂上预留了弹性缓冲件的安装位置，可模拟真实直升机着陆时的冲击吸收过程，避免硬着陆对机身结构的损伤。

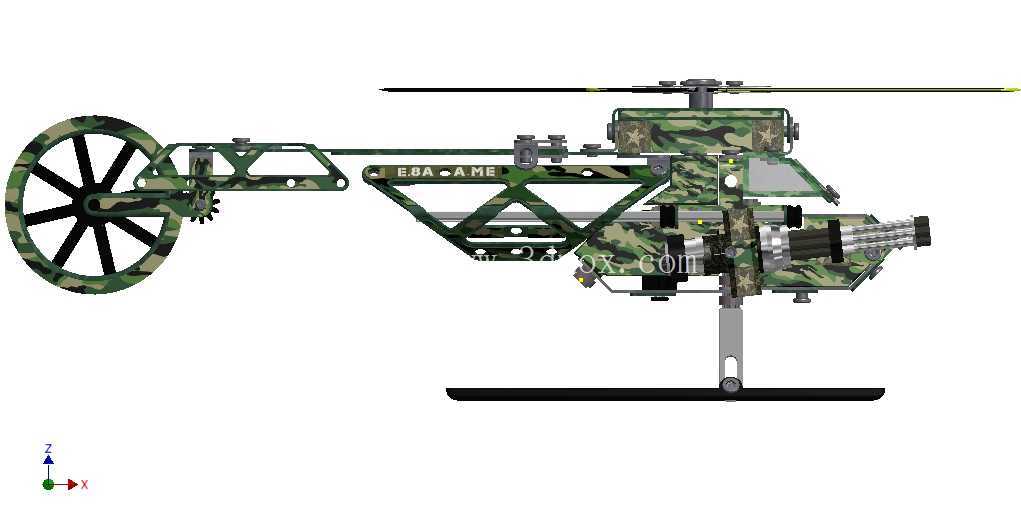

设计过程中优先考虑了拼装的便捷性与结构强度的平衡，机身主承力结构采用两根平行的纵向镂空梁作为主承力载体，所有横向支撑件、设备安装座、挂架连接点均固定在这两根纵梁上，最大限度减少了冗余结构件的数量，降低拼装复杂度的同时保证了整体结构的刚性；旋翼桨叶采用等宽平直翼型设计，桨叶根部与桨毂的连接位置设置了角度调节卡槽，可根据仿真需求调整桨叶安装角，模拟不同总距状态下的旋翼构型；尾梁部分采用分段式杆件拼接结构，从机身末端逐步收窄延伸至尾桨位置，既保证了尾桨与主旋翼的安全间距，避免尾桨工作时与主旋翼流场产生过度干扰，又控制了尾梁的结构重量，避免整机重心过度后移。

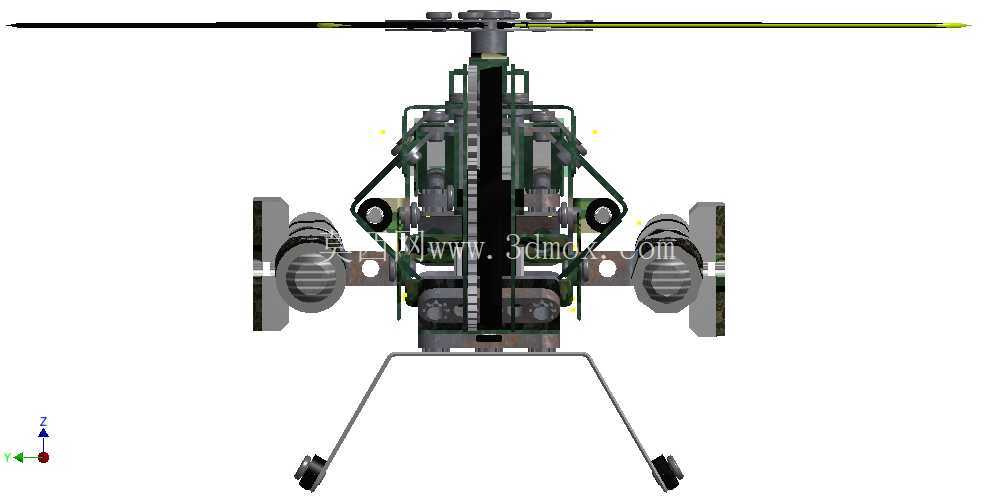

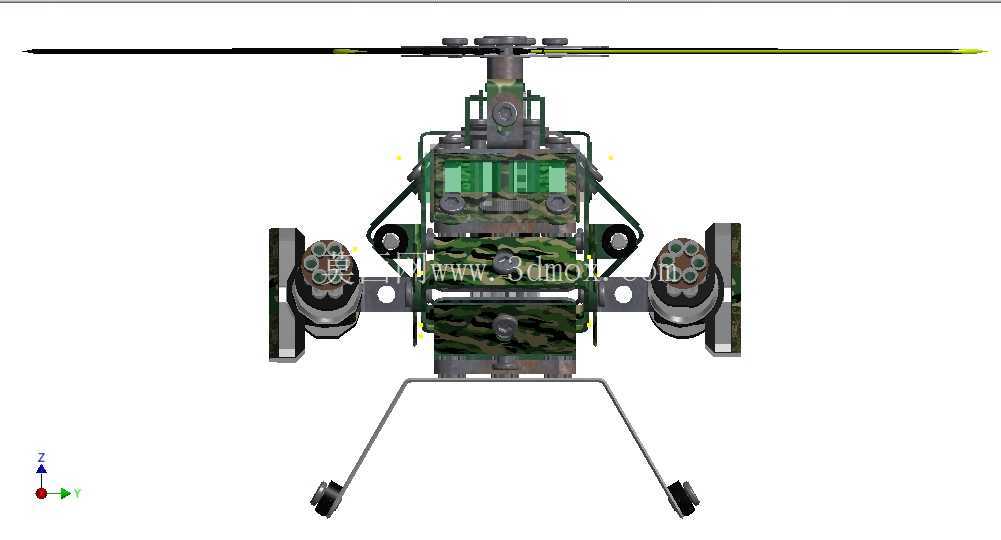

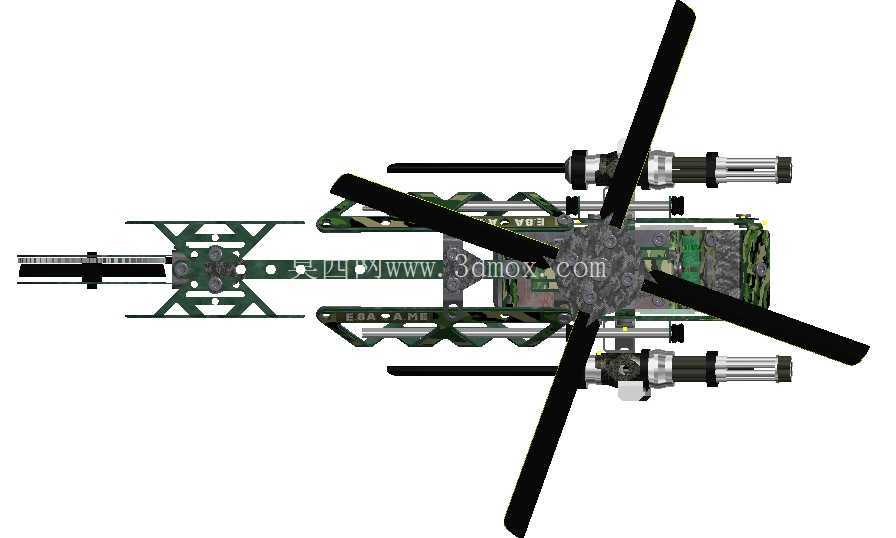

从外形尺寸与安装边界来看，该结构整体长度控制在适配桌面摆放的区间内，主旋翼旋转直径小于机身长度的1.2倍，尾桨旋转平面与机身纵向轴线保持垂直，安装时需保证尾桨中心与主旋翼中心的高度差符合常规单旋翼直升机的布局比例，避免出现气动干扰仿真失真的问题；滑橇起落架的横向宽度大于机身最大宽度的0.8倍，保证静态放置时的侧向稳定性，起落架最低点与机身底部的距离预留了足够的缓冲行程空间，即使加装模拟缓冲弹簧也不会出现机身与地面剐蹭的问题；两侧武器挂架的外伸长度控制在主旋翼旋转半径的内侧，避免旋翼旋转时与挂架上的模拟航炮产生运动干涉，挂架的安装位置位于机身重心前后的合理区间内，挂载模拟载荷后不会出现整机重心偏移超出允许范围的问题。

结构细节上，机身中部预留了模拟航电设备舱的安装空间，可根据需求加装仿真电路板、配重块等部件，调整整机的重心位置；传动路径上的齿轮组均采用标准模数的拼装齿轮，啮合间隙控制在合理范围内，手动转动主旋翼时可顺畅带动尾桨同步转动，没有卡滞或传动空程过大的问题；所有外露的结构件边缘均做了倒角处理，避免拼装过程中出现划伤风险，符合拼装类模型的安全设计要求。
