MR556枪械活塞组件结构设计

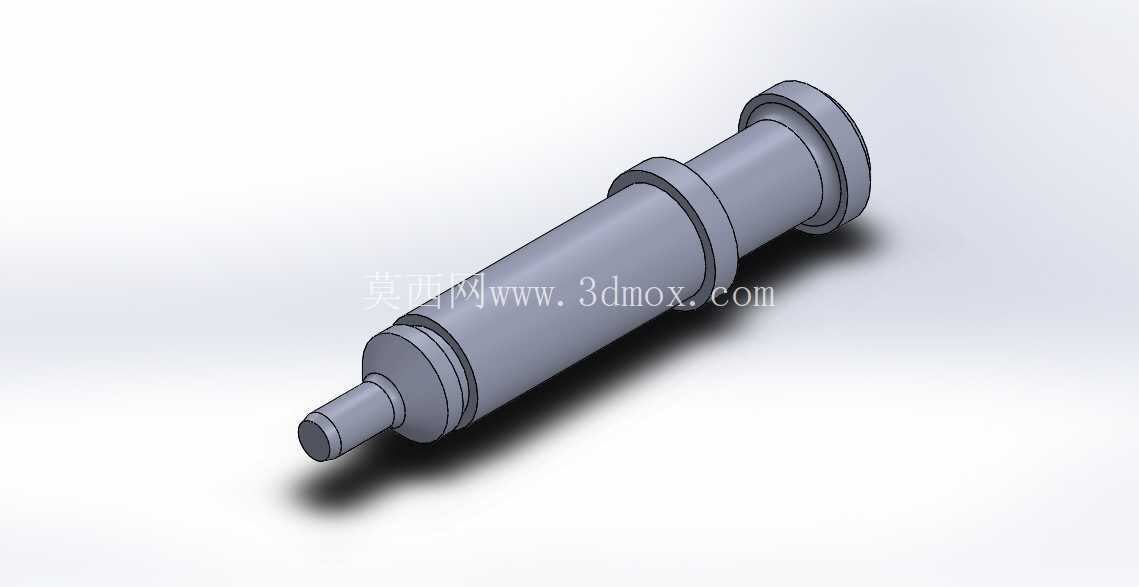

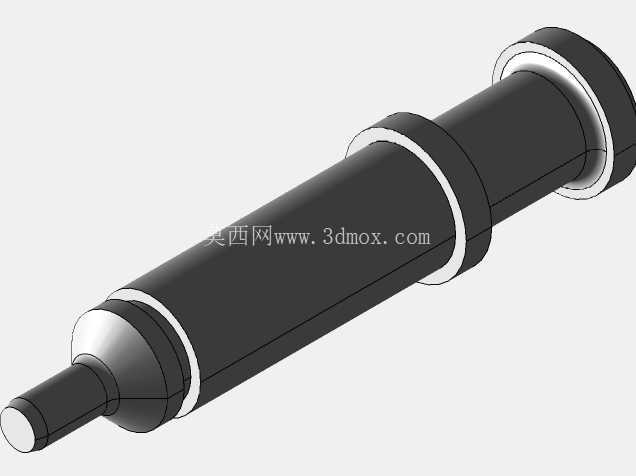

　　从结构设计逻辑来看，该活塞采用阶梯式变径轴类结构，整体沿轴向依次设置活塞头部、密封环安装段、活塞杆段、缓冲限位台以及尾端撞击面，各段直径根据受力状态与安装空间逐段递减，在保证结构强度的前提下尽可能降低运动件总质量，减少活塞往复运动过程中对枪身产生的附加冲击。活塞头部作为直接承受火药燃气压力的工作面，其端面设计为平面结构，能够最大化承接导气孔导入的高压燃气推力，头部侧壁预留的环槽用于安装密封环，减少燃气泄漏量，保证能量传递效率；密封环安装段与导气箍内的活塞腔采用间隙配合，配合公差控制在0.02mm至0.04mm区间，既保证活塞运动过程中无卡滞，又能控制燃气泄漏量在合理范围内。在轻武器气动系统的设计体系中，活塞作为将火药燃气能量转化为枪机组件往复动能的核心传动零件，其结构合理性直接决定整枪的射击可靠性、后坐力控制水平以及全枪寿命周期内的性能稳定性。MR556系列枪械采用的短行程活塞传动结构，区别于传统气吹式导气原理，能够有效避免火药残渣直接进入机匣内部污染枪机组件，大幅降低复杂环境下的枪械故障概率，尤其适配沙尘、泥水、高低温等极端作战场景下的使用需求，目前已在民用运动射击、执法单位勤务配枪等领域得到广泛应用。

　　活塞杆段作为活塞的主体支撑结构，其圆柱度公差要求控制在0.01mm以内，表面粗糙度达到Ra0.8以下，降低往复运动过程中与导气箍支撑孔的摩擦阻力，同时表面做渗氮硬化处理，硬度达到HRC60以上，提升耐磨性能，保证全枪寿命周期内活塞杆不会出现过度磨损导致的运动偏斜问题。缓冲限位台位于活塞杆靠近尾端的位置，采用直径大于杆身的凸台结构，其作用是在活塞后坐行程末端与导气箍内的限位面接触，限制活塞的最大后坐位移，避免活塞过度后坐撞击其他机匣内部零件，同时凸台端面可加装缓冲垫，吸收活塞后坐末端的剩余动能，降低金属撞击产生的异响与零件冲击损伤。

　　尾端撞击面为活塞杆最末端的平面结构，其平面度公差要求较高，保证活塞后坐过程中能够平稳撞击枪机框的对应受力面，将推力均匀传递给枪机组件，避免因接触面偏斜导致的传力不均，引发枪机运动卡滞、单侧磨损加剧等问题。从安装边界来看，该活塞整体为同轴回转体结构，最大外径位于活塞头部位置，安装时需从导气箍前端插入活塞腔，活塞杆段穿过导气箍内的支撑孔，尾端撞击面对准枪机框的传力凸台，活塞的运动行程由限位台与导气箍内的限位面共同限定，设计行程通常控制在12mm至15mm区间，既保证有足够的能量推动枪机完成后坐、抽壳、供弹等自动循环动作，又不会因行程过长导致活塞撞击机匣内部其他结构。

　　在实际工况中，活塞每次射击循环都要承受瞬时高温高压燃气的冲击，瞬时工作温度可达1000℃以上，因此材料通常选用高强度合金钢，经过热处理后具备良好的高温强度与抗冲击韧性，同时表面做氧化处理，提升抗腐蚀能力，适应潮湿、高盐雾等恶劣使用环境。设计过程中需要反复校核各段的受力状态，尤其是活塞头部与杆身的过渡位置，需要设计合理的圆角过渡，避免应力集中导致的疲劳断裂问题，同时要严格控制活塞的整体质量，质量过大会导致往复运动惯性过大，增加枪身的可感后坐力，影响连发精度；质量过小则会导致传递的能量不足，无法可靠完成自动循环，出现后坐不到位、卡壳等故障。此外，活塞与导气箍、枪机框的配合间隙需要经过多轮实弹测试验证，间隙过小容易在火药残渣堆积后出现运动卡滞，间隙过大则会导致燃气泄漏量增加，能量传递效率下降，同时会加剧活塞运动过程中的偏磨问题。该活塞的结构设计充分兼顾了可靠性、勤务性与射击精度需求，没有多余的复杂结构，零件加工工艺性良好，适合批量生产，同时分解维护简单，日常擦拭保养时无需专用工具即可将活塞从导气箍中取出清理，能够有效降低使用者的维护成本。
