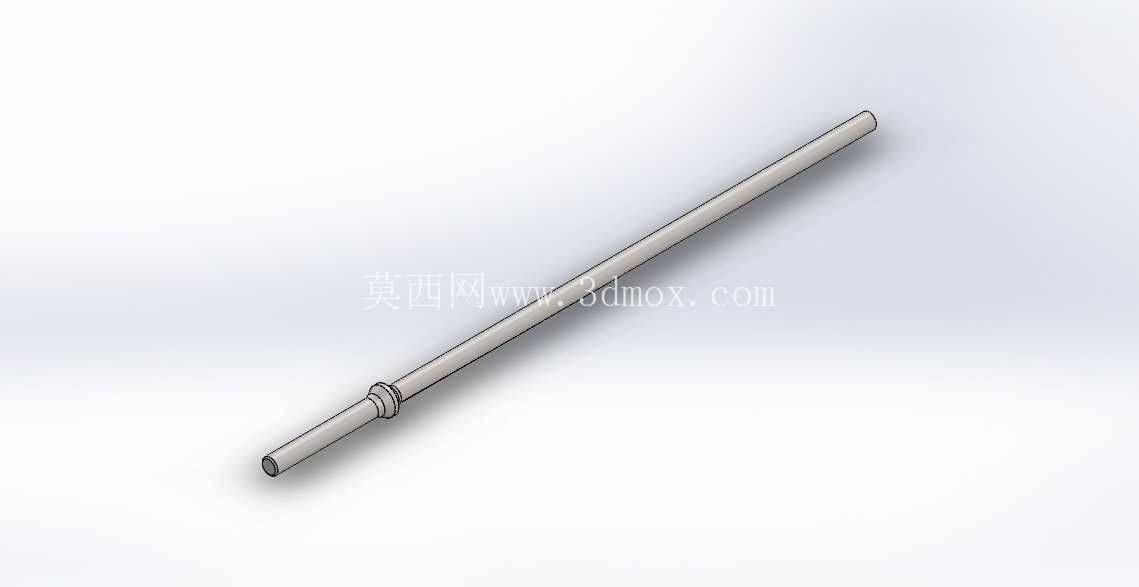

高精度MR556活塞杆结构设计

活塞杆作为气动、液压传动系统里的核心受力执行零件，在往复运动机构中承担着传递动力、承载载荷、引导运动方向的关键作用，这款适配MR556规格的活塞杆，在结构设计阶段就充分考虑了实际工况下的受力特性与安装适配需求。从实际应用场景来看，这类活塞杆常被用在中小行程的气动执行单元、小型液压阻尼装置、精密往复位移机构当中，不管是自动化生产线的顶升工位、工装夹具的夹紧驱动单元，还是小型动力设备的直线传动结构，都能看到同规格活塞杆的应用身影，其运行的稳定性直接决定了整套执行机构的动作精度与使用寿命。

在功能特性设计上，这款活塞杆整体采用细长轴类结构布局，杆身主体做了等直径设计，能够在往复运动过程中与导向套、密封件保持均匀的接触应力，避免局部偏磨导致的密封失效问题；杆身一端设置了限位凸台结构，用于安装时的轴向定位，凸台的台阶尺寸经过匹配计算，能够刚好卡在端盖的限位槽内，既可以限制活塞杆的极限伸出行程，也能承受动作到位时的轴向冲击载荷，避免杆身从缸筒内脱出。杆身的另一端做了平直端面处理，可根据实际安装需求加工外螺纹、内螺纹或者连接孔，适配不同形式的负载连接接头，不管是连接推板、压头还是传动拨叉，都能保证动力传递的同轴度。

设计思路上，这款活塞杆优先保证了尺寸精度与形位公差的合理性，杆身的圆柱度控制在较高精度区间，直线度误差严格控制在细长轴允许的范围内，避免长行程运动时出现卡滞、爬行的问题；表面粗糙度的设计也匹配了密封件的摩擦需求，既不会因为表面过于粗糙加速密封件的磨损，也不会因为表面过于光滑导致密封唇口无法形成稳定的润滑油膜。在安装边界的考量上，这款活塞杆的外径尺寸与常规同规格缸筒的导向套内径完全适配，限位凸台的外径小于缸筒内径，装配时可以直接从缸筒一端顺利穿入，不需要额外的修配加工；杆身的有效行程长度经过核算，能够满足常规MR556规格执行元件的行程需求，安装时不需要额外调整端盖的厚度或者增减垫片，就能保证活塞的运动行程符合设计要求。

从受力角度分析，活塞杆在工作过程中主要承受轴向的推拉力，同时在偏载工况下会承受一定的径向弯矩，因此杆身的直径设计经过了抗弯强度校核，在额定载荷下不会出现明显的挠曲变形，保证往复运动的顺畅性；限位凸台与杆身的过渡位置做了圆角处理，避免应力集中导致的疲劳断裂问题，即使在高频往复运动的工况下，也能保证足够的结构强度。在实际选型替换时，只需要核对杆身直径、总长度、凸台尺寸这几个核心安装参数，就可以直接替换同规格的损坏零件，不需要对原有设备的缸体、端盖、密封组件做任何修改，能够大幅降低设备维护的时间成本与配件成本。

对于结构设计从业者来说，这类细长轴类传动零件的建模重点在于保证各段轴径的同轴度，以及台阶位置的过渡圆角处理，建模时需要优先确定轴向的定位基准，以杆身的中心轴线作为全局基准，依次绘制各段的截面轮廓，避免出现不同轴导致的装配干涉问题；同时要注意密封配合面的尺寸公差标注，在工程图输出时明确各表面的粗糙度要求与形位公差要求，保证加工出来的零件能够直接满足装配使用需求。在设备选型过程中，选用这类活塞杆时需要结合实际工况的载荷大小、运动速度、行程长度来核对参数，确保杆身的强度、刚度能够满足使用要求，避免因为选型不当导致的零件变形、密封失效等问题。
