MK19自动榴弹发射器配套结构零件

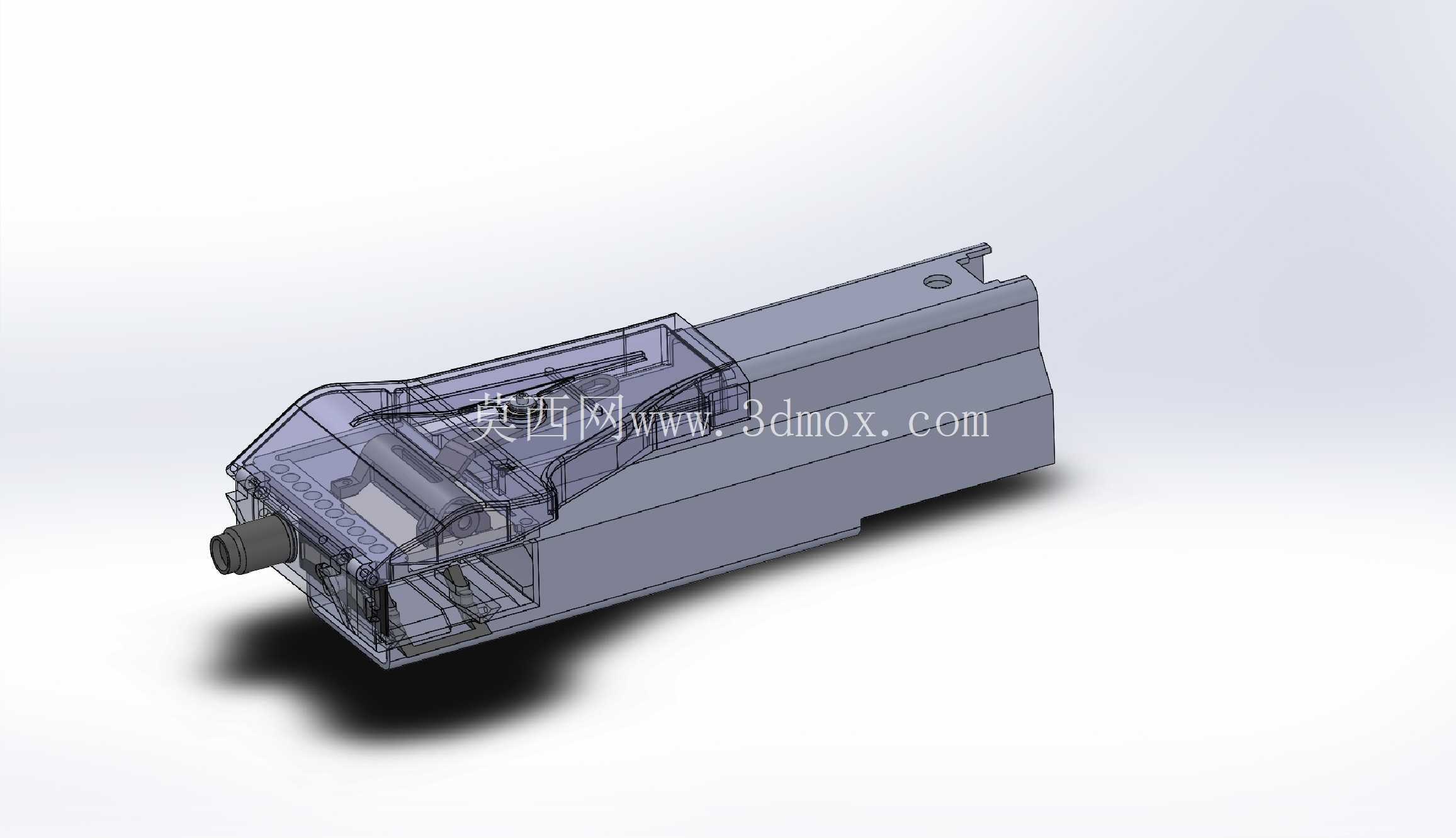

本次呈现的结构零件，是MK19自动榴弹发射器供弹与机匣衔接部位的核心配套构件，在班组支援武器的实际作战场景中，这类零件直接决定了供弹链路的顺畅性，以及机匣内部组件的装配定位精度。从实际使用场景来看，MK19作为班组级面杀伤支援武器，常被部署在车载平台、固定火力点、舰载近防位置，持续射击时的往复冲击载荷会持续作用在这类衔接零件上，因此零件的结构强度、形位公差控制，直接影响整套武器的连续射击可靠性，一旦零件出现形变或者定位偏移，很容易引发卡弹、供弹不到位的故障，直接影响火力持续性。

从功能特性上看，该零件承担了多重作用：其半封闭的腔体结构一方面为供弹棘爪、退壳挺等小型运动件提供安装定位空间，腔体内部的预留导轨槽可以约束运动件的往复行程，避免射击震动带来的构件偏移；外侧的安装凸台带有精准定位的销孔，能够和机匣主体的对应安装位完全贴合，保证装配后整段供弹通道的直线度误差控制在合理范围内；前端的伸出接口用于对接输弹导槽，让榴弹从弹箱进入供弹机的路径保持平滑过渡，减少弹体在输送过程中的磕碰卡滞。零件上设计的多处减重槽，是在保证结构强度的前提下尽可能降低构件自重，避免额外增加武器整体的负重，适配班组携行或者快速拆装的需求。

从设计思路层面拆解，这类零件的建模过程完全遵循武器结构的逆向设计逻辑：首先根据实装的装配边界确定整体外轮廓尺寸，先锁定和机匣配合的安装面作为设计基准，所有的孔位、槽位、腔体结构都以这个基准面做公差标注，避免装配时出现干涉。腔体内部的避让空间是设计的重点，需要完全匹配内部运动件的全行程运动轨迹，既要留出足够的运动间隙避免运动卡滞，又不能让间隙过大导致构件在冲击下出现晃动，因此建模时需要反复模拟运动件的极限位置，调整腔体的内壁轮廓。零件外侧的加强筋布局也经过针对性优化，筋位的走向完全匹配射击时的载荷传递路径，把往复冲击的载荷分散到整个安装面上，避免局部应力集中导致的零件开裂。透明视窗的位置设计在腔体上方，方便日常维护时直接观察内部供弹机构的工作状态，不需要完全拆解构件就能排查常见的卡滞故障，提升野战条件下的维护效率。

从外形尺寸与安装边界来看，该零件整体为长条形腔体结构，长度方向的尺寸完全适配MK19机匣对应段的安装空间，宽度方向不超出机匣侧面的轮廓，避免安装后影响武器的整体携行或者其他附件的加装；安装孔的孔距严格对应机匣上的原有孔位，不需要对原机匣做任何改装就能直接替换安装；零件的壁厚根据不同位置的受力情况做差异化设计，受力集中的安装凸台位置壁厚更大，非受力的盖板位置适当减薄，在保证强度的同时控制整体重量。零件表面的过渡位置全部做圆角处理，避免应力集中的同时，也能减少拆装过程中对操作人员的划伤风险，所有的棱边都做了倒角处理，装配时能够快速导向对准安装位，提升野战条件下的拆装速度。

在实际的工程建模过程中，这类零件的建模需要特别注意配合公差的设置，运动件和腔体之间的间隙需要根据材料的热膨胀系数预留合理的余量，保证在极端温度环境下构件不会因为热胀冷缩出现运动卡滞；安装销孔的位置度公差需要严格控制，保证和机匣装配后整段供弹通道的同轴度，避免弹体输送过程中出现偏斜。这类零件的结构细节还原，也能为同类型自动武器的供弹机构设计提供参考，其腔体式的结构布局、载荷分散的筋位设计、兼顾维护性的视窗设置，都可以迁移到其他需要往复运动构件定位的机械结构设计中。
