旋转鼓式战斗机器人击打执行部件

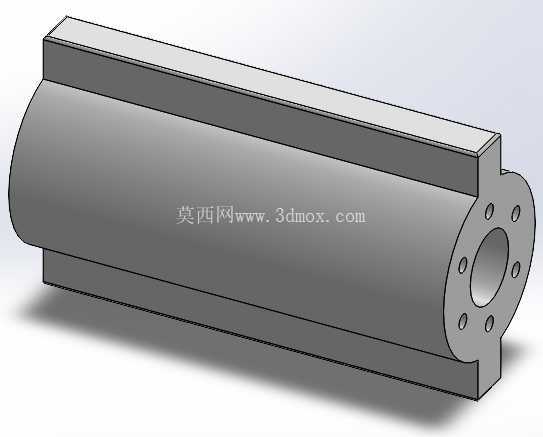

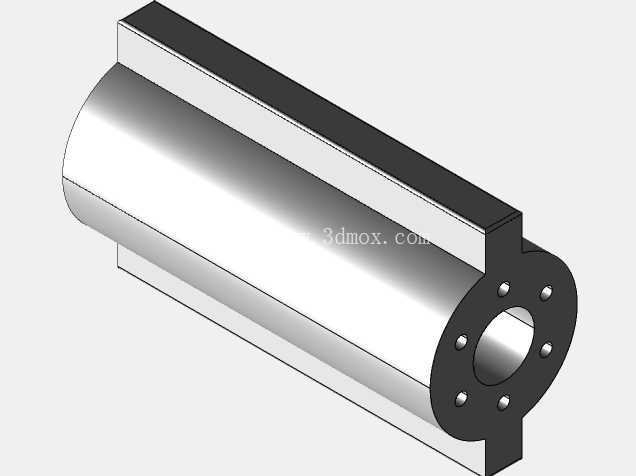

　　该部件为格斗机器人配套的旋转鼓式击打执行结构，主要应用于中小量级竞技格斗机器人的前端攻击端设计，在近身对抗场景中通过高速旋转积蓄动能，接触对手机身结构时瞬间释放冲击力，实现对对手装甲、行走机构或外露功能部件的破坏，是旋转类攻击型格斗机器人的核心做功部件。从结构设计逻辑来看，整体采用同轴回转体布局，主体鼓身采用等直径圆柱结构，这种形态在高速旋转时可保证动平衡精度，避免因质量偏心带来的整机振动，减少对机器人行走舵机、主控板等精密部件的振动损伤；鼓身一侧延伸出带安装孔的法兰端板，端板上沿圆周均布6个紧固孔，用于和驱动轴的连接法兰锁紧，孔位的均布设计既保证了扭矩传递的均匀性，也能抵消旋转过程中连接螺栓受到的交变剪切力，避免长期高速启停工况下的螺栓疲劳断裂。

　　鼓身背部设置有轴向延伸的安装定位条，该结构用于和机器人前端的支撑座配合，实现部件的快速拆装定位，安装时定位条卡入支撑座的对应导向槽内，可限制鼓身在旋转冲击时的周向窜动，同时降低法兰端连接螺栓的径向受力。从安装边界来看，该部件的轴向总长度适配13-15kg量级格斗机器人的前端安装空间，法兰端的中心通孔直径匹配常用的8mm直径驱动输出轴，安装孔的孔距适配标准法兰连接尺寸，无需额外做转接件即可和常规格斗机器人的驱动电机输出端对接；鼓身的外径设计兼顾了转动惯量与整机重量限制，在不超出赛事重量配额的前提下最大化旋转积蓄的动能，同时外圆面做了高光洁度处理，减少高速旋转时的空气阻力，降低驱动电机的无效功率损耗。

　　设计过程中重点考虑了冲击工况下的结构强度，鼓身与端板、安装定位条的衔接位置均做了圆角过渡处理，避免应力集中，在高速撞击对手结构时，应力可沿圆弧面均匀分散，不会在衔接位置出现断裂失效；法兰端的中心通孔与驱动轴采用间隙配合，装配时通过紧定螺钉实现周向固定，既保证了传动的同轴度，也便于赛后快速拆解维护，更换磨损的击打面或受损的连接部件。在实际竞技场景中，该部件的旋转轴线与机器人前进方向保持垂直，启动后鼓身沿轴线高速旋转，当机器人操控者操控机体向前突进时，旋转的鼓身外圆面接触对手机体，依靠动能传递实现击打效果，相比杆式旋转武器，鼓式结构的击打接触面积更大，击打过程中不会轻易勾挂对手的外露线缆或结构件，同时圆柱面的连续击打特性可在接触瞬间形成多次冲击，提升攻击的有效性。

　　结构建模时严格遵循回转件动平衡设计要求，所有结构特征均围绕旋转轴对称布置，质量中心与旋转轴线的重合度控制在0.1mm以内，避免高速旋转时产生的离心力导致整机抖动，影响机器人的行走操控精度；安装定位条的厚度与支撑座的导向槽宽度采用H7/g6的配合公差，既保证拆装的便捷性，也能控制装配间隙，避免冲击时的旷量带来的能量损耗。
