格斗机器人用锂聚合物电池电调接收器集成组件

　　在格斗类竞技机器人的整机结构设计环节，动力供给、动力控制与信号接收三个模块的集成化布局，一直是压缩整机内部安装空间、降低布线复杂度的核心优化方向，这套参考元件的三维结构，正是围绕小型格斗机器人的舱内布局需求完成的结构建模，可直接用于整机装配干涉校验、布线空间预留与安装位设计参考。从实际应用场景来看，这类集成化的元件布局主要适配1.36kg级以内的小型羽量级格斗机器人，这类机器人的内部舱体空间通常被装甲结构、行走机构、武器执行机构挤压得十分有限，传统的分体式电池、电调、接收器布局往往需要预留多组独立安装位，还要考虑三者之间的连接线走线空间，很容易出现布线干涉、接插件松脱、元件被冲击载荷移位的问题，而这套参考结构将三个核心元件的外形边界做了整合式的轮廓建模，能够帮助结构工程师在设计初期就完成舱内空间的整体分配。

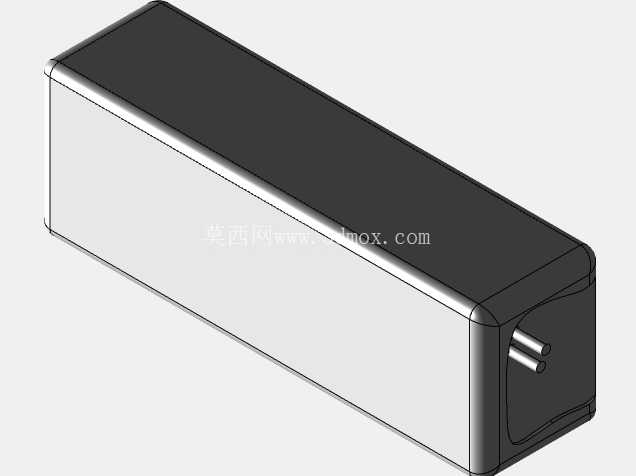

　　从功能特性的结构对应来看，锂聚合物电池部分的结构采用了圆角长方体的轮廓设计，所有棱边都做了R2以上的圆角处理，这一设计细节并非单纯的外观优化，而是考虑到格斗机器人在竞技过程中会承受高频次的冲击、碰撞，尖锐棱边的电池外壳在冲击下很容易出现破损漏液的风险，圆角结构能够分散冲击载荷的应力集中点，同时也能避免安装时棱边割破连接线绝缘层；电池端部预留的两个金属接插端子的位置，在建模时做了下沉式的边界处理，端子端面比电池外壳端面内缩1.2mm，能够在正面碰撞时避免接插件直接承受冲击，降低端子变形、接线松脱的概率。

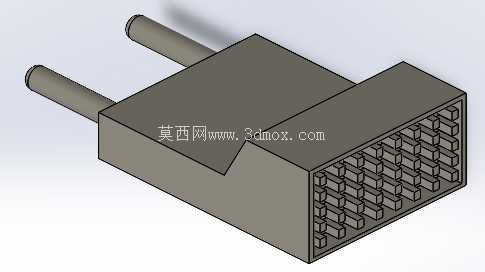

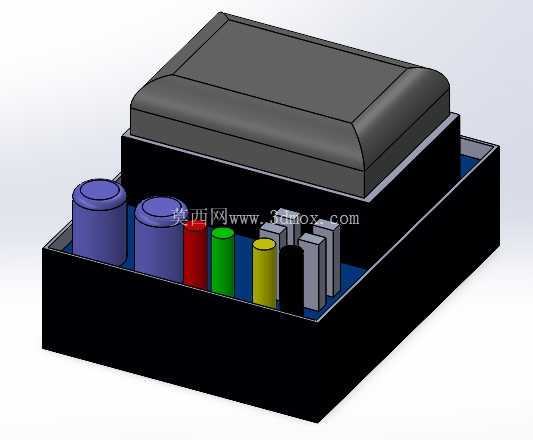

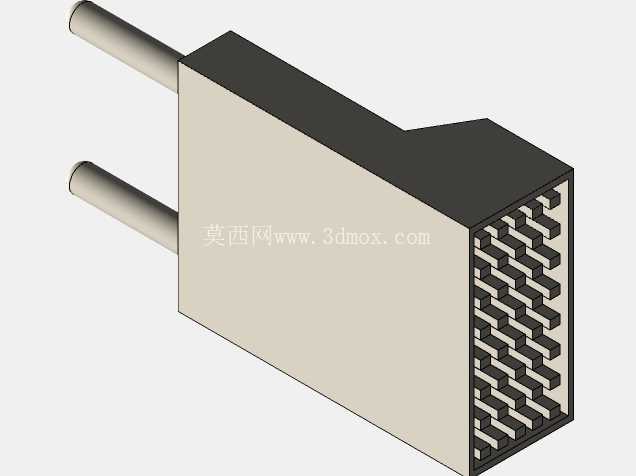

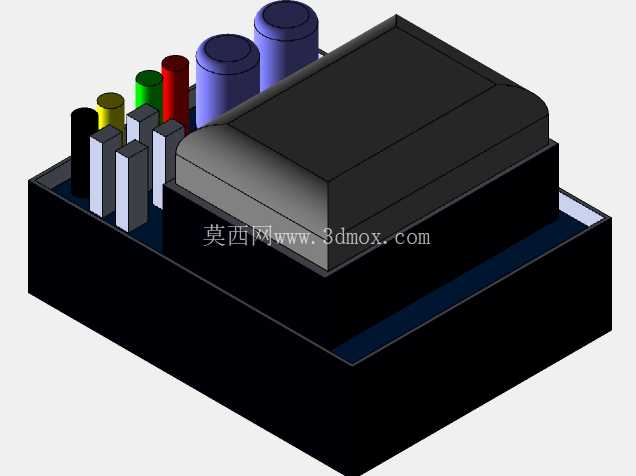

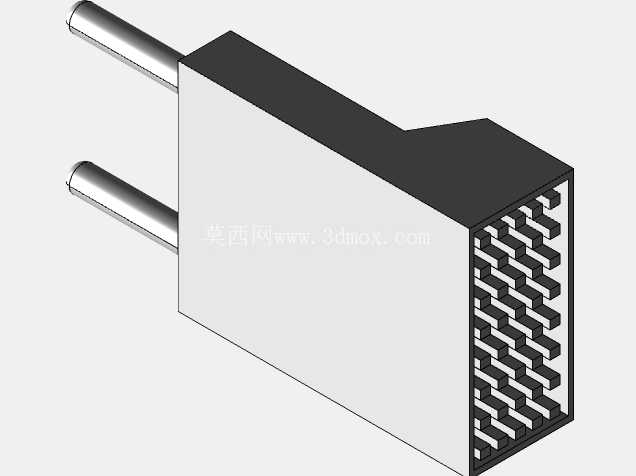

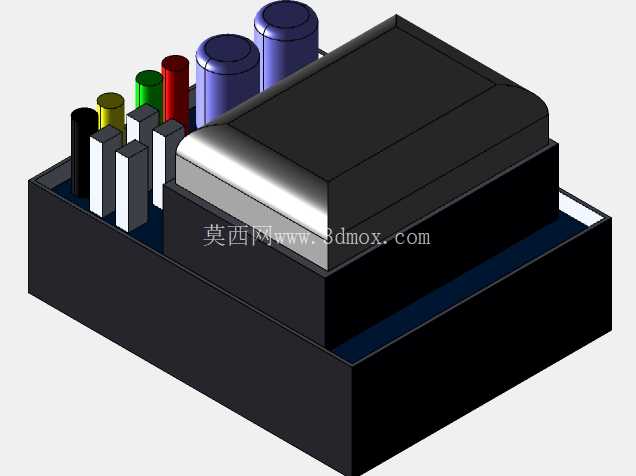

　　电调与接收器部分的结构和电池主体做了一体化的轮廓整合，整体外形保持规整的长方体形态，没有额外的凸起结构，这种设计能够最大化利用舱内的矩形安装空间，工程师在设计电池舱时，只需要按照整体轮廓预留出对应的安装槽位即可，不需要为分体元件单独设计固定卡扣，安装时可以直接通过泡棉胶或者扎带完成整体固定，减少固定件的数量同时提升装配效率。从设计思路的落地逻辑来看，这套结构建模没有追求元件内部细节的复刻，而是把建模重心放在了安装边界、干涉校验需要用到的外部轮廓、接插件位置、固定位预留上，对于整机结构设计来说，这类外购标准电子元件不需要完成内部结构的建模，只需要精准还原外部安装尺寸、接插件位置、与周边结构的干涉边界，就能够满足整机装配设计的需求，这种轻量化的建模方式能够大幅缩短整机设计的周期，避免把时间浪费在不需要生产加工的外购件内部细节上。

　　从安装边界的尺寸设定来看，整体组件的横截面尺寸适配小型格斗机器人常用的20mm宽度安装槽，长度方向可以根据实际电池容量需求做对应比例的调整，建模时预留的接插件位置兼容常用的XT30插头与标准舵机线接口，安装时组件与舱壁之间预留0.5mm的装配间隙，既能够保证安装时的操作空间，也能避免间隙过大导致元件在舱内晃动；组件表面没有设计额外的散热鳍片结构，是因为小型格斗机器人的单回合竞技时长通常在3分钟以内，电调与电池的瞬时发热可以通过周边的金属装甲结构完成被动散热，不需要额外预留散热结构的空间，进一步压缩了整体的安装体积。在实际的整机设计应用中，这套参考结构还可以作为重量配平的参考基准，工程师可以根据模型的体积估算对应元件的整体重量，在设计初期就完成整机重心的配平计算，避免后期因为元件布局不合理导致重心偏移，影响机器人的行走稳定性与武器击打精度；同时，规整的外形轮廓也方便设计快拆式的电池舱盖，在竞技间隙可以快速完成电池更换，不需要拆解复杂的布线结构。
