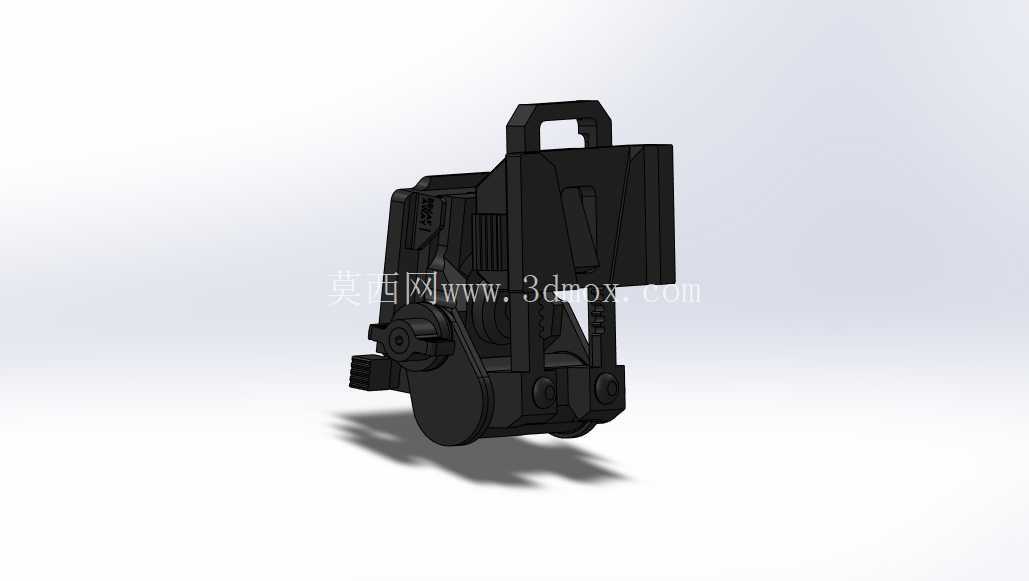

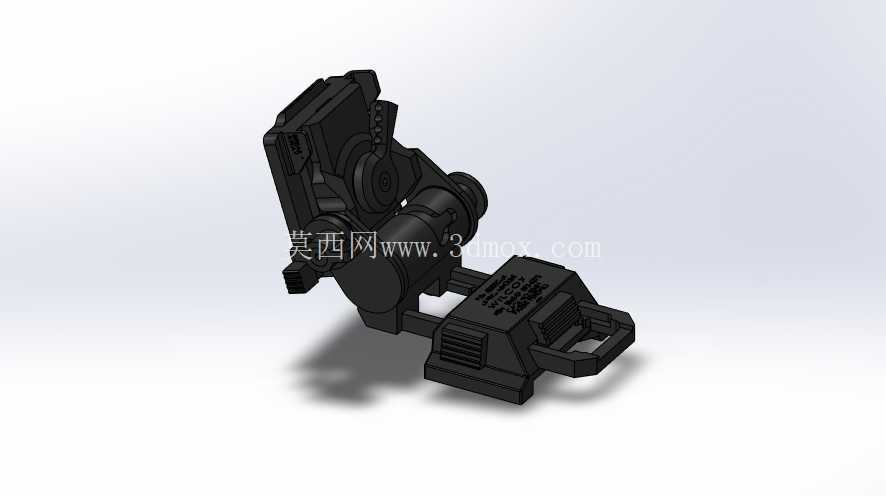

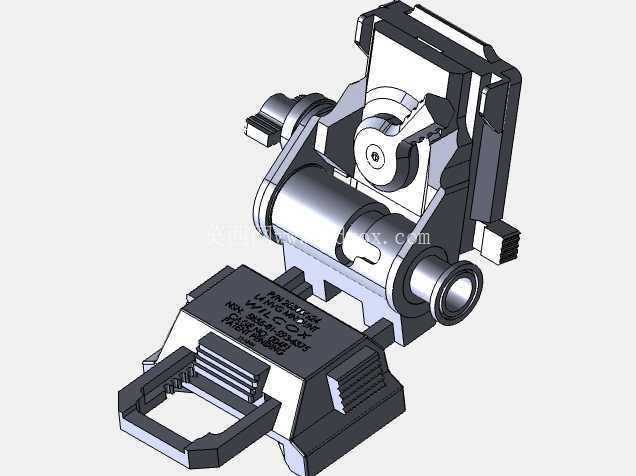

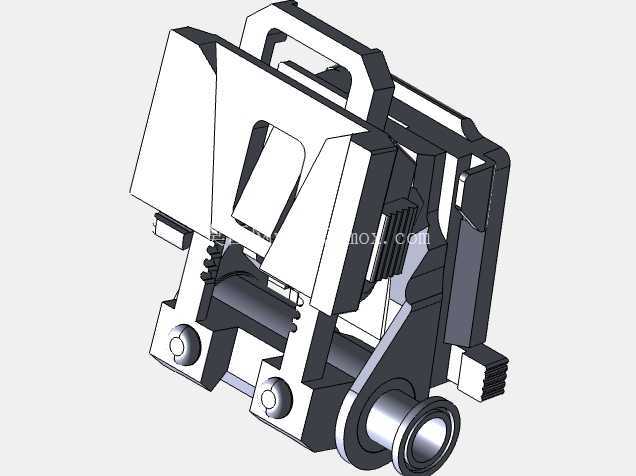

WilcoxG24夜视仪头盔安装支架结构设计

在单兵战术装备的配套结构件领域，夜视仪安装支架是直接影响装备使用可靠性与操作便捷性的核心衔接部件，本次完成结构设计的Wilcox G24支架，主要适配头盔前置夜视仪的挂载需求，解决夜视设备与头盔之间的快速装拆、角度调节、位置锁定的实际使用问题。从实际应用场景来看，这类支架主要服务于低光照环境下的头戴式光学设备挂载，无论是户外战术行动、夜间野外作业还是应急搜救场景，支架都需要在保证连接强度的前提下，尽可能降低自身重量，同时实现快速的设备拆装与多档位姿态调整，避免使用过程中出现设备晃动、移位甚至脱落的问题。

设计过程中优先参考了成熟量产产品的实际尺寸边界，整体外形严格匹配对应型号夜视仪的安装接口，所有外部轮廓尺寸都按照实物等比例还原，确保安装后设备的重心位置与原装支架保持一致，不会因为支架尺寸偏差导致头盔佩戴时出现重心前倾、压头的问题。支架顶部设置的快拆挂扣结构，对应头盔前端的标准安装基座，挂扣的卡扣行程与锁紧力度都按照实际使用需求做了匹配，安装时只需对准基座按压即可完成锁定，拆卸时拨动侧边的解锁拨杆就能快速取下支架，整个操作过程无需额外工具，单手套装即可完成，适配戴手套操作的使用场景。

支架主体的俯仰调节结构是功能设计的核心，调节旋钮的阻尼感与档位定位做了对应还原，转动旋钮时可以带动支架前端的设备安装座在一定角度范围内俯仰调整，调整到目标角度后可以自动锁止，不会因为设备自重或者跑动过程中的震动出现角度下滑的问题。支架侧面的设备锁紧机构，对应夜视仪尾部的标准燕尾接口，推入设备后自动卡紧，按压侧边的释放按键即可快速取下设备，接口的配合间隙控制在合理范围内，既不会因为间隙过大导致设备晃动，也不会因为间隙过小造成装拆卡滞。

考虑到实际使用中支架可能会受到磕碰、剐蹭，外形设计上所有的棱角都做了圆弧过渡处理，没有尖锐的凸起结构，避免勾挂衣物或者其他装具。支架背部的减重槽结构在不降低整体结构强度的前提下，尽可能削减了非受力区域的材料厚度，有效降低了整体重量，减少长时间佩戴对颈部造成的负担。需要说明的是，本次设计仅完成了支架外部的功能结构建模，内部的弹性锁紧零件、阻尼调节的细小弹性件没有做单独的内部结构建模，所有外部的安装接口、调节结构、操作部件的外形与尺寸都严格匹配实物的实际参数，能够满足外观验证、安装适配性检查、3D打印样件验证的使用需求。

从安装边界来看，支架整体的安装基准面完全匹配主流战术头盔的前置安装位尺寸，安装后支架与头盔外壳之间预留了足够的间隙，不会和头盔表面的导轨、附件安装座产生干涉，支架前端的设备安装面到头盔基准面的距离也和原装支架保持一致，安装夜视仪后设备的观察位置与眼点距离符合人体工程学要求，不需要额外调整头盔佩戴位置就能获得合适的观察视野。支架底部的走线槽结构对应夜视仪的供电线路排布，可以将设备的电源线顺着支架侧面引导到头盔后侧的电池仓位置，避免线路外露勾挂到其他物体。整个支架的外部结构分件也按照实际产品的装配逻辑做了区分，各个活动部件的运动边界都做了限位设计，模拟实际装配状态下各个部件的运动行程不会出现干涉问题，能够直观展示支架在锁紧、调节、拆卸各个状态下的结构形态。
