住友通用型4K冷头低温冷却制冷装置

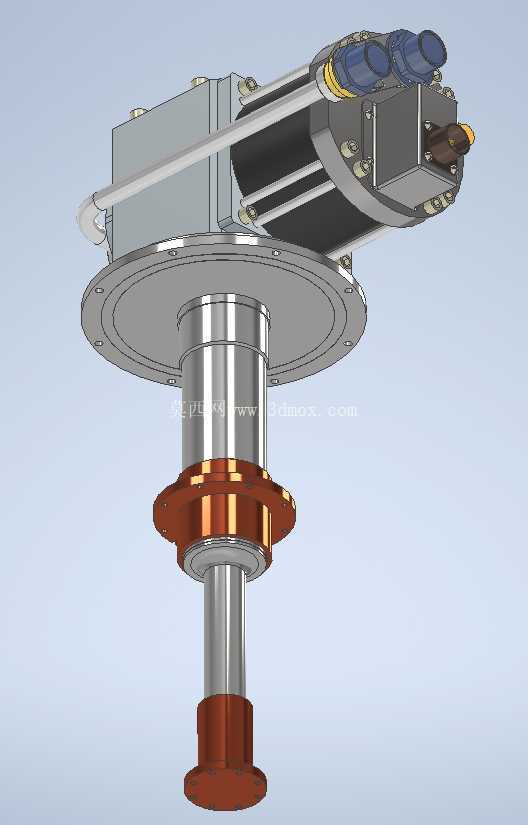

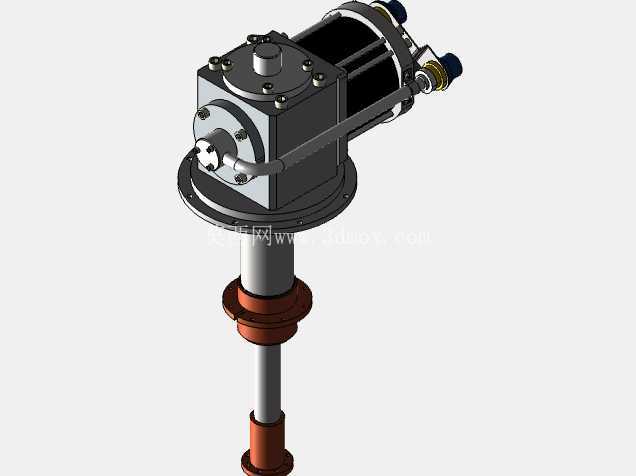

　　在低温制冷与精密温控应用场景中，这类冷头设备是实现小范围精准低温环境的核心执行部件，常配套于需要稳定低温工况的精密电子测试、超导器件配套、小型低温实验平台以及部分通讯类精密温控单元中，承担着将制冷工质冷量高效传递到目标负载端的作用。从结构设计来看，该冷头采用立式同轴布局，下部为冷量输出的轴段结构，设置有两组铜质法兰安装位，铜材质的高导热特性可以保障冷量传递过程中的损耗控制在较低水平，法兰上预留的安装孔位可直接与负载端的冷板或者真空腔体法兰对接，安装时需要注意密封面的平面度要求，避免冷量泄漏或者真空密封失效。

　　上部的主体腔体集成了冷头的核心换热与驱动组件，侧面布置的管路接口用于连接外部的压缩制冷机组，实现制冷工质的循环输送，腔体外部的安装法兰可将整个冷头固定在设备机架或者真空腔体的顶部安装位，安装边界需要预留足够的侧面操作空间，方便管路对接与后期维护。设计过程中优先考虑了冷量传递路径的最短化，从上部换热段到下部冷端输出轴采用同轴直连结构，减少了中间连接环节的接触热阻，不同材质的衔接处做了隔热处理，避免环境热量通过结构件传导到冷端造成冷量损失。外部的金属壳体采用硬质铝合金材质，在保证结构强度的同时降低整体自重，表面做了阳极氧化处理，提升抗腐蚀能力的同时减少表面的辐射换热。

　　在实际应用选型时，需要重点核对冷端的安装尺寸与负载端的接口匹配度，上部腔体的径向尺寸要满足安装位的开孔要求，同时要核算冷头的重量负载对安装机架的强度要求，配套的管路走线需要预留足够的弯曲半径，避免工质流动阻力过大影响制冷效率。这类冷头的整体模型仅做了外部结构的完整还原，没有对内部的活塞、换热填料、密封组件等内部零件做拆分建模，对于做设备整体布局设计、安装工位校核、系统管路排布的设计人员来说，外部结构的完整度完全可以满足布局设计阶段的使用需求，不需要额外测绘外部尺寸就能直接导入装配体中做干涉检查与安装模拟。

　　在通讯类精密设备的温控场景中，这类冷头常用来给高功率的射频器件、信号处理单元提供稳定的低温工作环境，降低器件的热噪声，提升信号处理的精度与稳定性，安装时通常会将冷端与被冷却器件直接贴合，中间填充导热界面材料降低接触热阻，上部的主体部分置于设备舱的外部或者通风良好的区域，方便散热。结构设计上还考虑了不同安装姿态的适应性，法兰的安装孔位采用均布设计，可以根据实际的管路走向需求调整冷头的安装角度，不需要额外加工转接件。冷端轴段的台阶设计可以适配不同厚度的安装隔板，轴上的铜质挡圈可以起到轴向定位的作用，安装时可以根据隔板的实际厚度调整固定位置，保证冷端与被冷却器件的贴合压力处于合理区间，既不会因为压力过大损坏器件，也不会因为压力过小导致接触热阻过高。
