П-800奥尼克斯反舰导弹结构三维建模

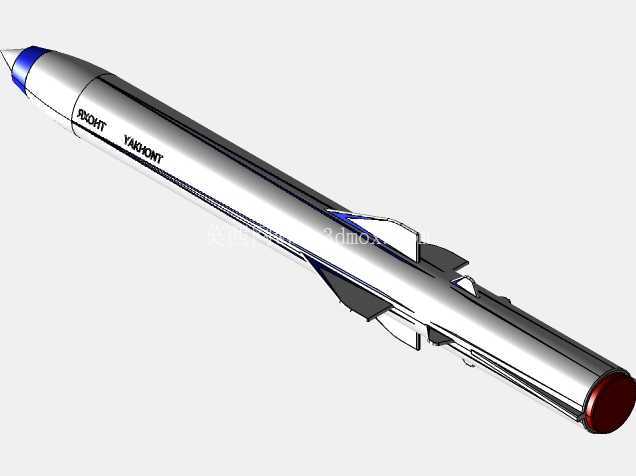

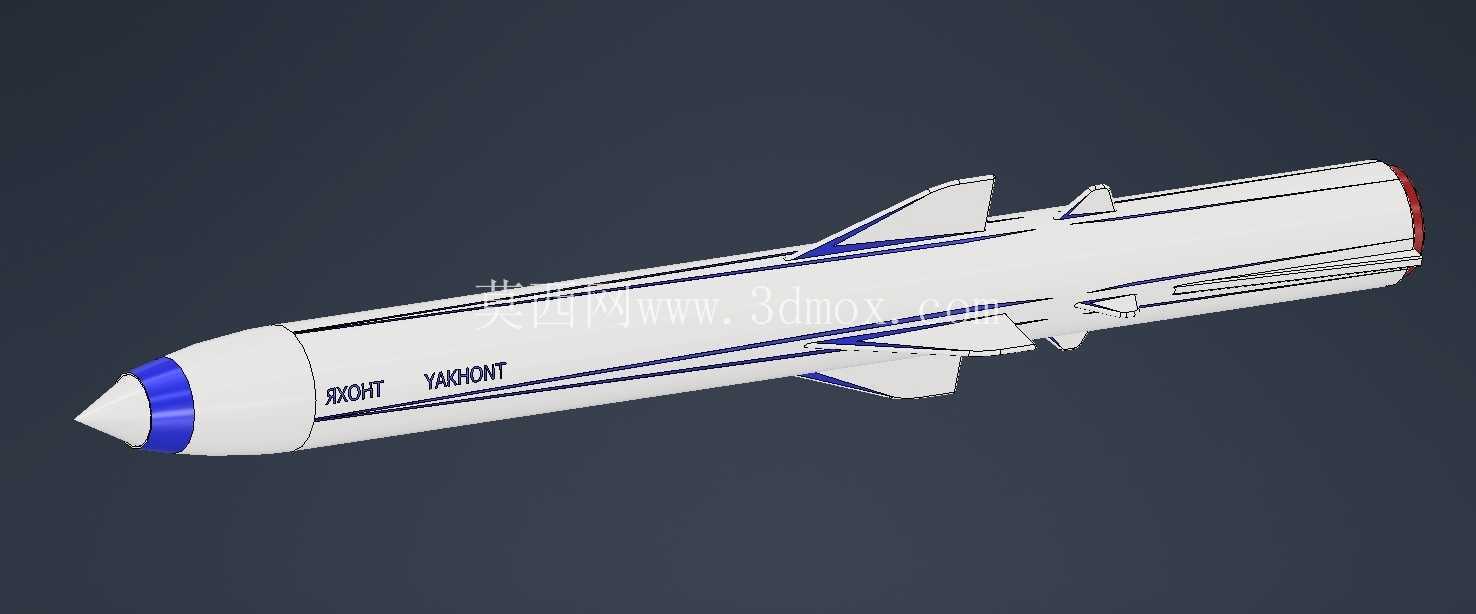

　　本次建模的П-800奥尼克斯飞航式反舰武器，核心面向海防体系装备仿真、作战效能推演、结构教学演示等场景搭建，建模过程全程参考实装公开结构参数，还原弹体各功能段的装配逻辑与气动外形特征。从实际作战用途来看，该型弹主要承担舰载、潜射、岸基多平台反舰打击任务，可在复杂电磁环境下完成对大中型水面舰艇的突防打击，建模时重点还原了弹体气动布局对超音速巡航阶段的适配性设计。弹体头部采用锥形整流罩设计，整流罩末端设置蓝色标识段，对应雷达导引头的安装舱段，该舱段在建模时预留了导引头组件的安装边界，内部腔体尺寸匹配弹载雷达的装配公差要求，弹体头部锥角经过气动优化，可在3马赫巡航速度下降低激波阻力，同时保证导引头雷达波束的透波窗口角度无遮挡。

　　弹身主体采用圆柱形等截面设计，整体长径比控制在合理区间，既保证了内部燃料舱、战斗部舱、制导舱的排布空间，也适配舰载垂直发射装置、潜射鱼雷发射管、岸基发射筒的安装尺寸边界，弹身外壁设置的四条蓝色边条翼沿弹体轴向延伸，边条翼后缘与弹体尾段的折叠弹翼衔接，建模时还原了弹翼的折叠转轴结构，折叠状态下弹体整体外廓尺寸可适配发射筒内径约束，展开后弹翼后掠角匹配超音速飞行的升阻比要求，弹体上部设置的小型稳定翼用于调整巡航阶段的航向稳定性，尾段的红色环带对应弹体发动机喷口的热防护段，建模时还原了喷口收敛段的型面特征，匹配冲压发动机的排气流场设计要求。

　　弹身表面标注的标识字符位置与实装一致，对应弹体生产序列号、型号标识的喷涂区域，建模时未做过度简化，保留了弹体表面的口盖轮廓线，对应弹体维护检测时的快拆口盖位置，口盖的连接缝位置与内部舱段的分隔位置对齐，方便后续做结构拆解动画时的舱段分离演示。从设计思路来看，建模全程遵循自顶向下的装配逻辑，先确定弹体整体轴线与各舱段的分段位置，再依次完成头部整流罩、导引头舱、战斗部舱、燃料舱、发动机舱、尾段的结构建模，各舱段之间的连接法兰位置预留了装配间隙，匹配实装的同轴度装配要求，弹翼与弹身的连接转轴位置设置了限位结构，还原弹翼展开到位后的锁定机构特征，避免弹翼在高速飞行时出现气动弹性发散问题。

　　在安装边界的还原上，弹体吊挂点位置、折叠弹翼的收放行程、尾翼的偏转角度范围都严格参考实装参数，确保该模型可直接导入作战仿真场景中，完成发射出筒、弹翼展开、巡航飞行、末端突防的全流程动作演示，也可用于装备教学场景下的结构认知培训，帮助学员理解超音速反舰导弹的气动布局逻辑与舱段排布思路。建模过程中对弹体的曲面连续性做了反复调整，头部锥面与圆柱弹身的衔接处做了相切过渡处理，避免曲面出现折角导致气动仿真计算时出现局部流场畸变，边条翼与弹身的连接位置做了圆角过渡，还原实装的工艺圆角特征，同时降低应力集中系数，弹体尾部的弹翼舵面转轴位置做了凸台结构，匹配舵机的安装空间要求，舵面偏转角度范围设置与实装一致，可满足飞行姿态控制的仿真需求。
