12号口径地插式捕兽装置结构设计

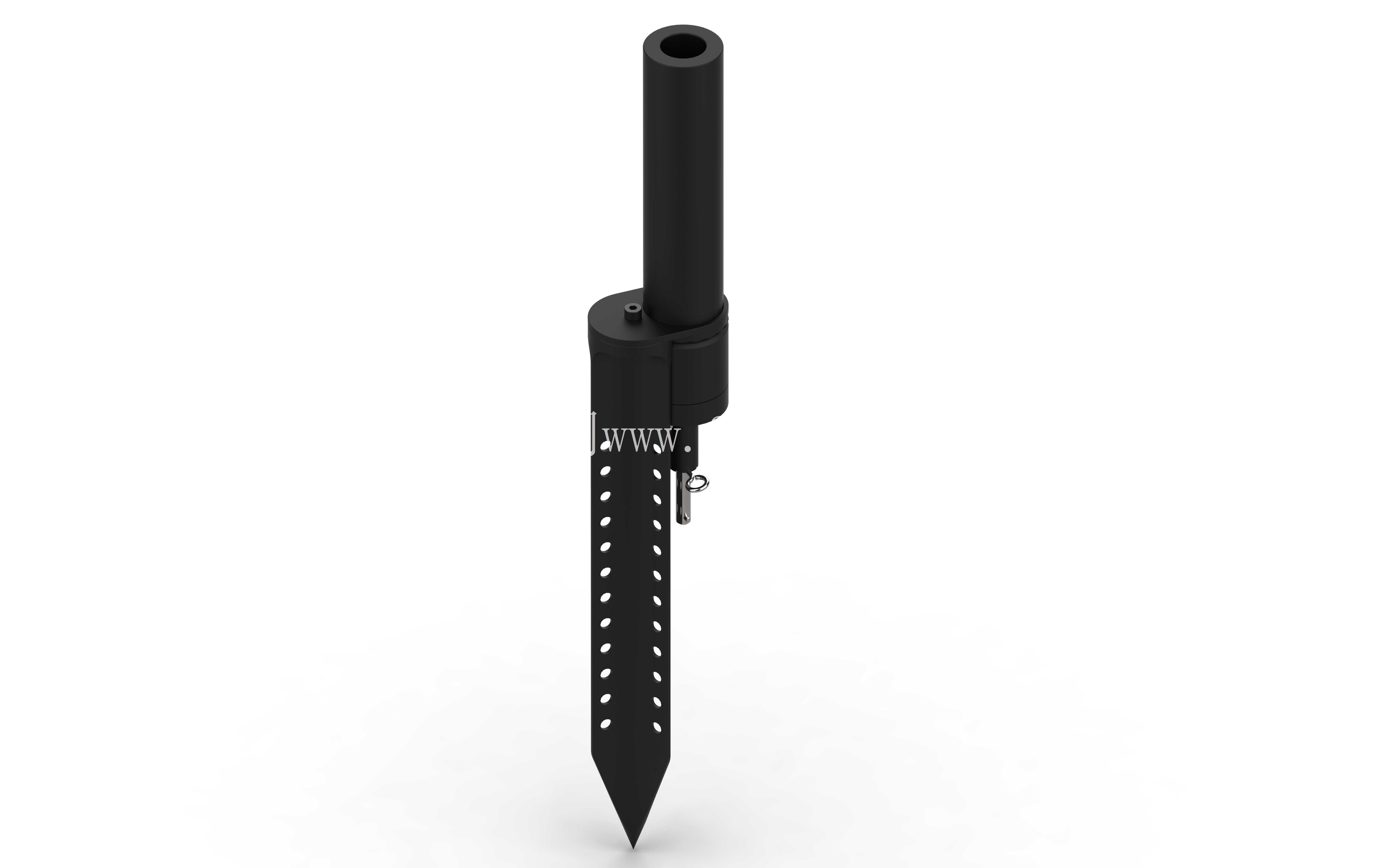

　　该装置为地插布设式触发类安防捕猎器械，核心适配12号口径标准弹药击发结构，整体采用长杆锥尖式地插主体设计，上部为圆柱形击发容纳仓，下部为带多排对称通孔的锥形插杆，可直接插入松软土层、落叶覆盖层完成固定，无需额外浇筑基座或打膨胀螺栓，野外布设效率远高于传统夹板式捕兽器械。从结构设计逻辑来看，下部插杆的密集通孔并非减重设计，而是用于调整触发机构的安装高度，适配不同厚度的植被覆盖层——在腐殖质层较厚的林区作业时，可将触发组件上移2至3个孔位，避免落叶、浮土掩埋触发撞针导致失效；在硬质裸土区域布设时，可将触发组件下移，降低装置整体外露高度，提升隐蔽性。

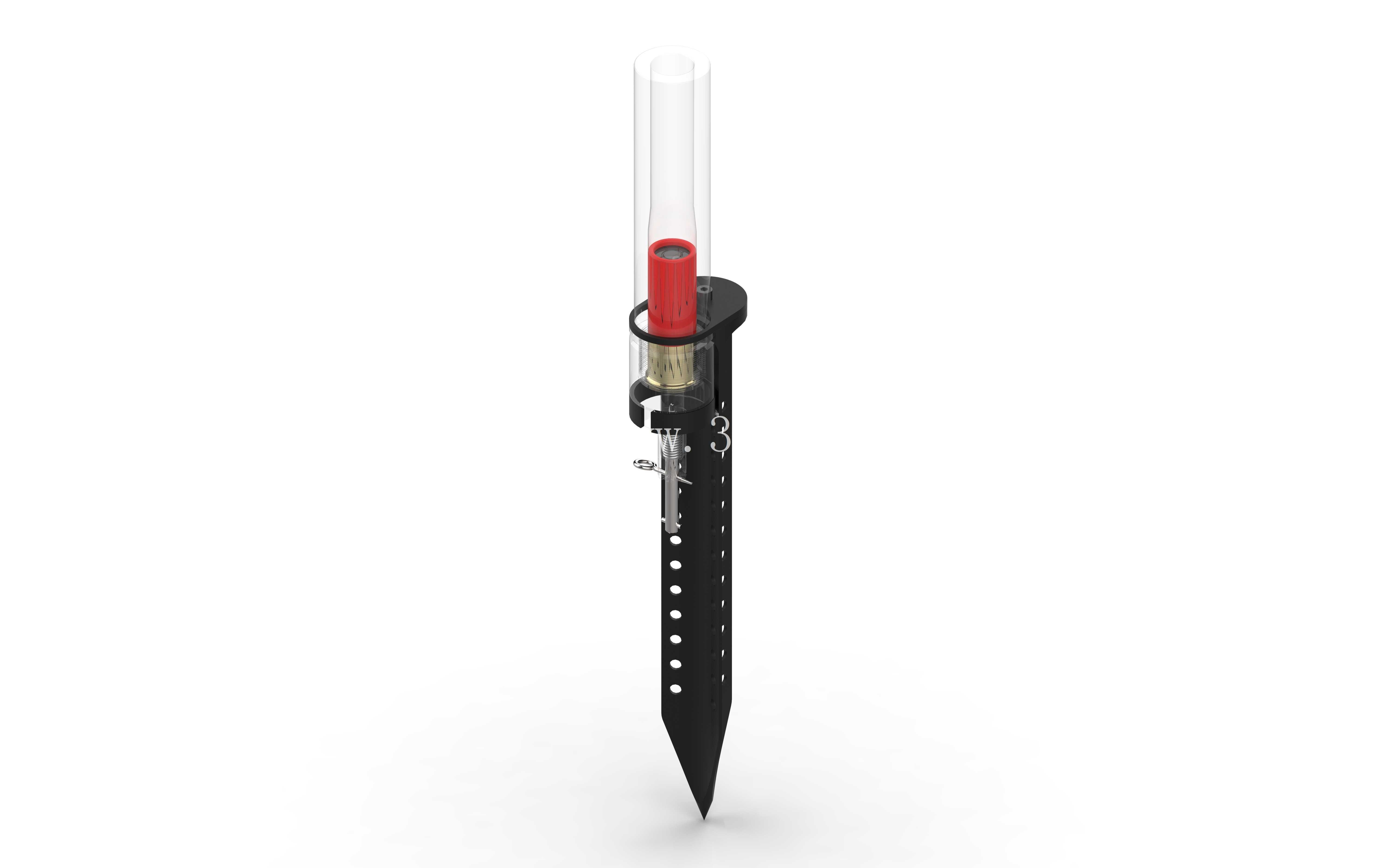

　　上部击发仓与插杆采用分体式轴套连接，击发仓可绕插杆轴线360度旋转，配合侧向伸出的触发拨杆，可覆盖360度全向触发角度，不存在传统单向触发捕兽夹的触发死角，当目标触碰拨杆时，击发仓内部的弹簧驱动撞针完成击发动作，响应行程控制在2mm以内，避免触发延迟导致目标逃脱。从安装边界尺寸来看，装置整体总长约320mm，其中插杆入土段长度为210mm，外露击发段长度为110mm，击发仓外径为22mm，插杆最大直径为18mm，锥尖角度为15度，可承受垂直下压力不小于800N，成年人用脚踩压即可完成插杆入土作业，无需借助锤击等额外工具，避免敲击震动导致击发机构提前误触发。

　　触发拨杆的伸出长度为12mm，触发拉力阈值设定为15N，该数值经过多轮场景验证：既可以避免风吹动草叶、小型啮齿类动物触碰导致的误击发，又能保证中型以上兽类触碰时可靠触发。击发仓侧面设置有手动保险销，布设完成前保险销始终锁定击发弹簧，只有当装置完全固定到位、覆盖好伪装层后，才可拔出保险销进入待击发状态；回收装置时，先插入保险销再拔出插杆，可完全避免作业过程中的安全风险。插杆表面的通孔采用等间距排布，孔间距为10mm，每个通孔都经过去毛刺处理，触发组件的固定卡销可快速卡入任意孔位，调整过程无需拆解整个装置，单人在野外30秒内即可完成高度调整。

　　击发仓内部的撞针行程为8mm，击发突出量为1.8mm，完全适配12号口径底火的击发深度要求，既不会因为击发深度不足导致哑火，也不会因为击发过深击穿底火造成燃气泄漏。装置整体采用高强度碳钢材质做发黑处理，外露部件无反光亮面，在林地、灌木丛等场景下隐蔽性极强，表面氧化层可适应野外潮湿、雨淋的使用环境，连续户外布设3个月不会出现锈蚀卡滞的问题。从应用场景来看，该装置可用于林区野生动物管控、农田兽害防护、野外作业区域安防布设等场景，相比传统的钢丝套、夹板夹，该装置触发响应快、布设效率高、固定可靠，不会因为兽类挣扎导致装置被拖拽移位。结构设计上充分考虑了野外作业的实际需求，所有部件均为模块化设计，击发仓、插杆、触发拨杆、保险销均可快速拆解更换，单个部件损坏后无需整体报废，可快速替换备件恢复使用，大幅降低长期使用成本。在三维建模过程中，所有配合面均按照IT7级公差设定，击发仓与插杆的配合间隙控制在0.05mm以内，既保证旋转调节的顺畅度，又不会因为间隙过大出现晃动导致触发精度下降；触发拨杆与击发仓的铰接处采用间隙配合，转动阻力小于0.5N，保证触碰时的触发灵敏度。
