野外布设式敌军逼近告警信号装置结构

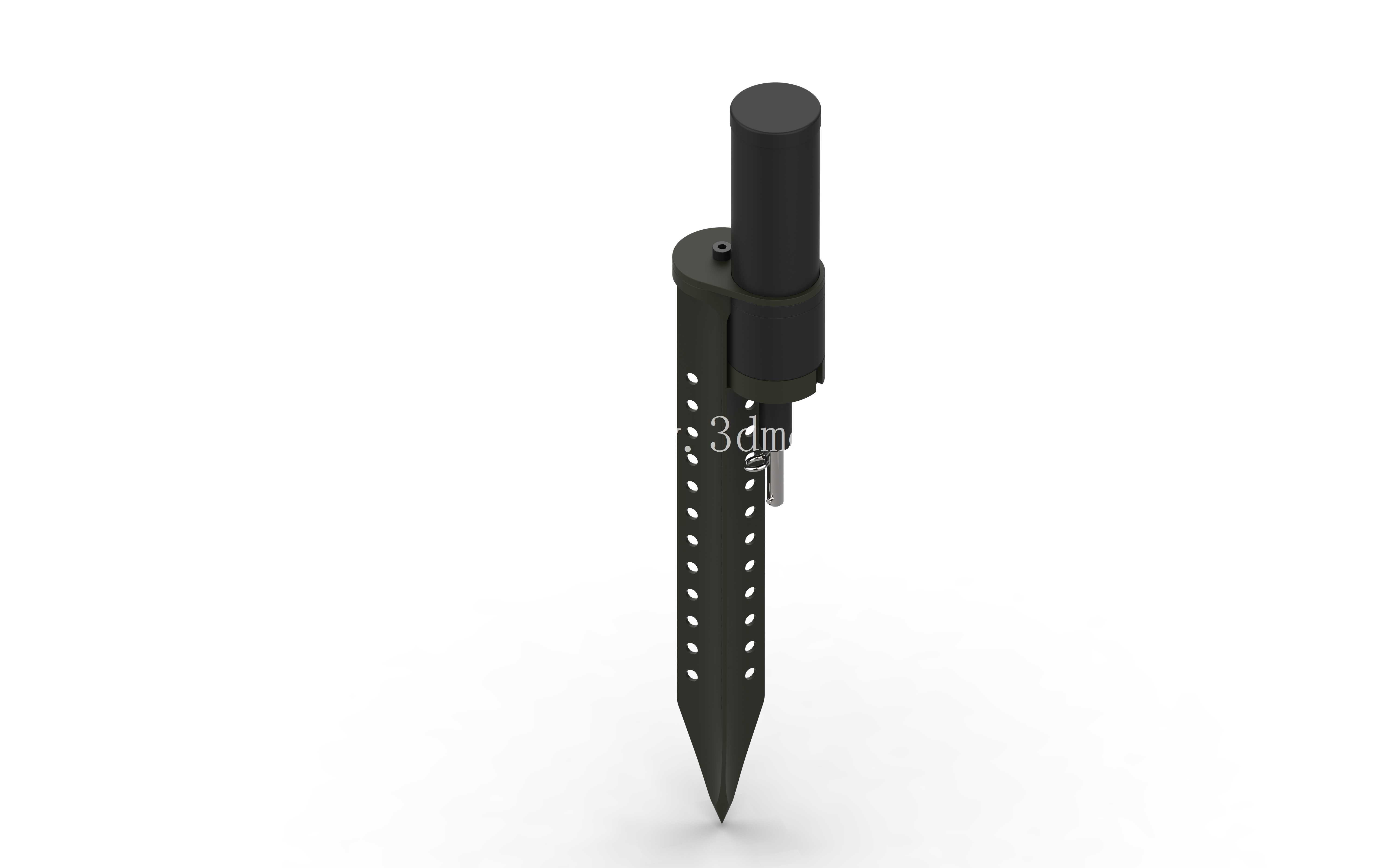

　　这款信号装置主要面向野外战术防御场景的前沿布设需求，核心作用是在无持续供电、无人员值守的前沿警戒区域，当有敌方人员或轻型装备逼近布设点位时，通过触发结构联动发出明确的警示信号，为后方防御阵地提供提前预警的响应时间，避免警戒盲区带来的突袭风险。从结构设计来看，整体采用锥状插地式主体结构，下部的尖锥段做了等距排布的镂空开孔设计，一方面可以减少插地作业时的土壤阻力，让布设人员无需借助重型工具，仅靠手部按压或者简单敲击就能将装置稳固插入硬质土层、碎石地表，另一方面镂空结构也能降低装置整体重量，方便单兵携行时多枚携带，不会占用过多装具负重空间。

　　上部的柱状触发段和下部插地主体采用铰接式连接结构，连接位置预留了触发联动的间隙，当有外力触碰上部伸出的触发探针时，铰接结构会快速解锁内部的信号触发机构，完成告警信号的释放动作，触发探针的伸出长度经过反复校核，既不会因为过长导致布设过程中误触发，也不会因为过短导致敌方人员经过时无法有效触碰触发，适配常规野外草地、灌木区域的通行高度。装置的整体外轮廓做了无突出棱角的顺滑处理，除了必要的触发探针外没有额外的外凸结构，避免携行过程中钩挂装具或者植被，外表面做了哑光黑色的表面处理，在野外植被环境中不会产生反光暴露布设位置，插地段的长度经过优化，插入土层后外露部分的高度刚好处于成年人脚踝到小腿的位置，人员徒步行进时很容易触碰到触发探针，同时外露部分的柱体直径控制在较小尺寸，远距离观察时很难和野外的枯枝、断木区分开，具备较好的隐蔽性。在安装边界上，这款装置不需要额外的固定基座，也不需要外接电源或者信号线路，单枚装置的布设时间不超过十秒，适合在前沿警戒区域快速多点位布设，形成带状的警戒预警线，布设时只需要将下部尖锥垂直插入土层，确保上部触发段保持竖直状态、触发探针朝向警戒方向即可，不需要做额外的校准调试。内部的触发机构采用纯机械结构设计，没有电子元器件，不会产生电磁信号，既避免了被电磁探测设备发现的风险，也能在高温、高湿、低温等极端野外环境下长期保持可靠的触发性能，不会因为电池亏电、电子元件失效导致装置哑火。

　　装置的信号释放模块集成在上部的柱状腔体内，触发后可以释放出视觉或者听觉类的警示信号，信号的覆盖范围经过匹配设计，既能够保证后方数百米范围内的警戒人员清晰接收到告警信号，也不会因为信号强度过大导致过早暴露后方阵地的位置。在结构细节处理上，铰接位置做了防尘防水的间隙配合设计，野外布设后即使遇到降雨、扬尘天气，泥沙和雨水也不会进入铰接缝隙导致触发机构卡滞，插地锥的最尖端做了强化处理，硬度高于常规土层和碎石的硬度，敲击布设时不会出现尖端卷边、变形的问题，柱体上的镂空开孔采用冲压成型工艺，孔位边缘做了倒角处理，没有锋利的毛刺，避免布设或者携行时划伤操作人员。

　　这款装置的结构设计完全围绕野外快速布设、长期值守、可靠触发的核心需求展开，没有多余的冗余结构，每一处结构细节都对应实际使用场景中的具体痛点，比如上部柱体的防滑纹理设计，方便操作人员戴着手套也能稳定握持装置完成插地作业，触发探针的可拆卸设计，让携行时可以将探针收纳到柱体的预留槽内，避免携行过程中探针弯折损坏，布设时只需要将探针取出插入对应的安装孔即可完成准备工作。从三维建模的角度来看，整个装置的所有零件都采用规则的回转体和拉伸体结构，没有复杂的自由曲面，加工工艺性较好，适合采用常规的机加工或者冲压工艺批量生产，零件之间的配合公差选用基孔制的间隙配合，既保证了触发机构的动作灵活性，也不会因为配合间隙过大导致结构松动，整体装配完成后没有多余的活动零件，携行和布设过程中不会出现零件脱落的问题。
