四旋翼航拍作业无人机结构设计

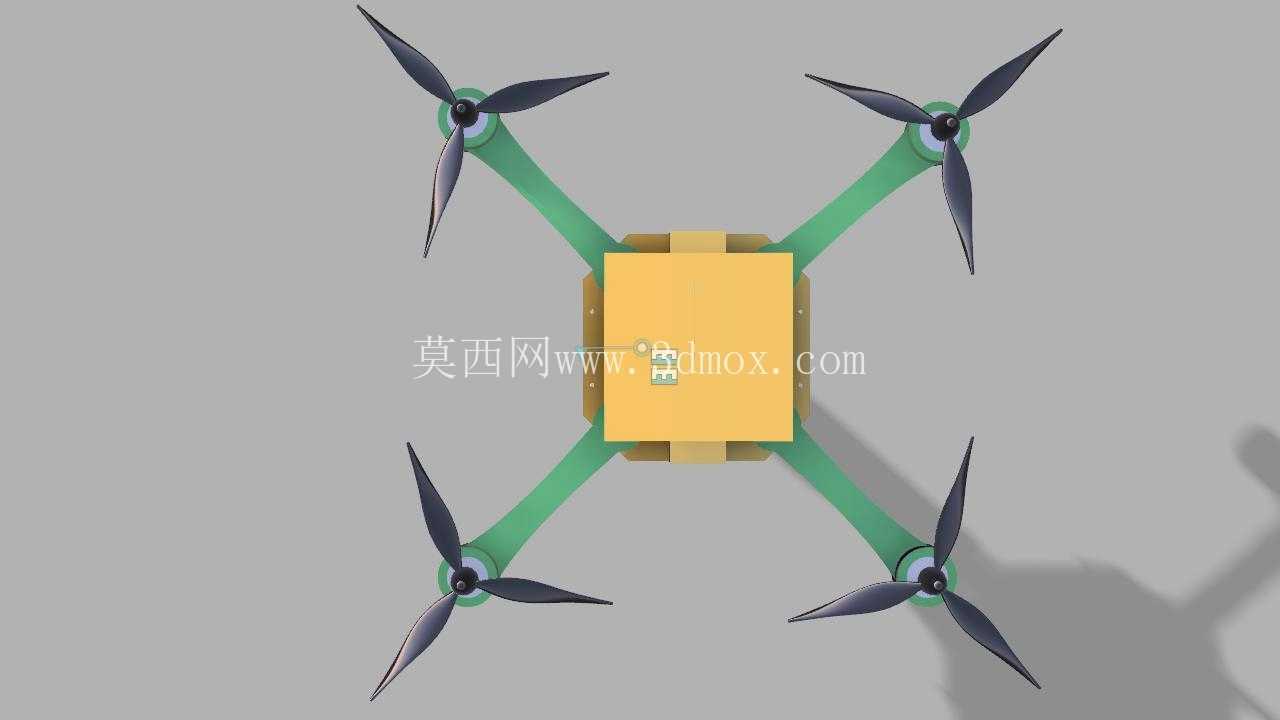

这款四旋翼飞行载体的结构设计，核心围绕低空航拍作业的实际需求展开，在机架布局上采用了对称式X型机臂分布，四个机臂从中心载荷舱向外等角度延伸，这种布局能让每个旋翼产生的升力均匀作用在中心机体上，飞行过程中姿态调整的力矩传递更直接，不会出现单侧升力偏差导致的姿态偏移问题。机臂采用轻量化的中空结构设计，在保证结构刚度的前提下尽可能降低自身重量，毕竟对于多旋翼飞行设备来说，每一克的自重增加都会直接压缩有效载荷空间与续航时长，机臂与中心舱的连接位置做了加厚的过渡圆角处理，避免飞行过程中机臂产生的振动在连接位置形成应力集中，长期起降振动下出现结构疲劳断裂的问题。

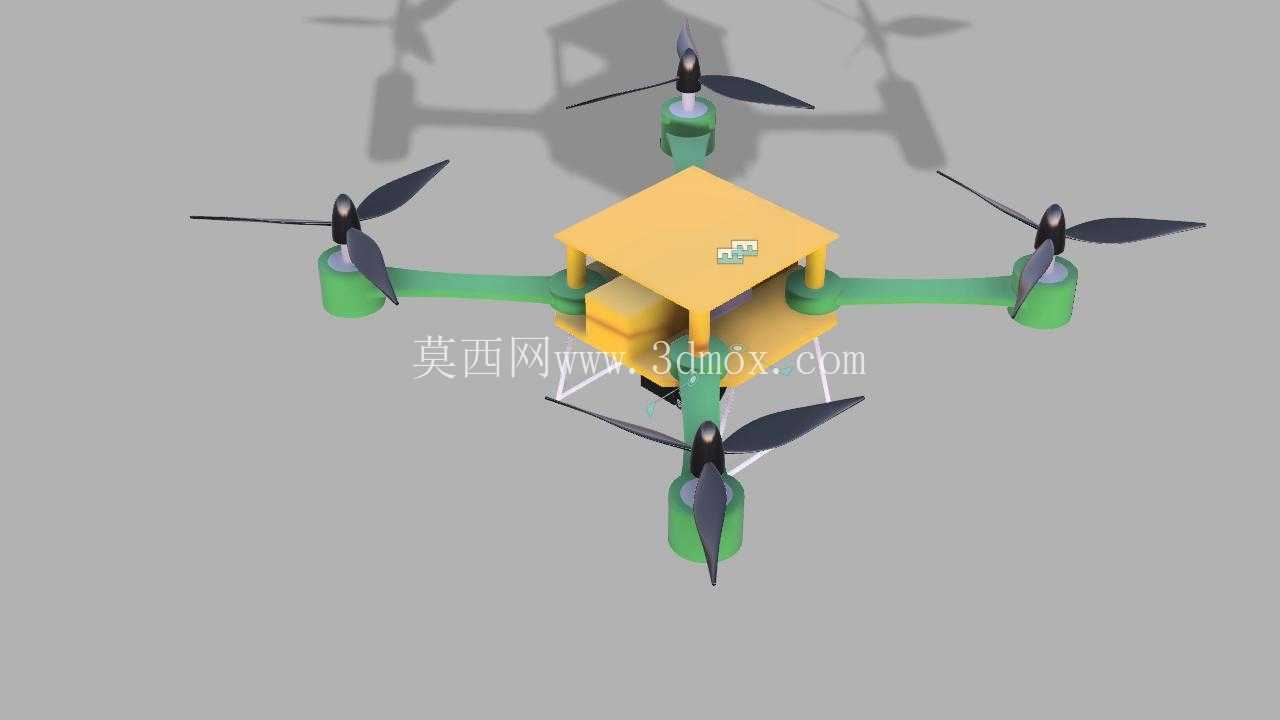

中心载荷舱采用方正的盒式结构，这种结构一方面能给内部的飞控板、电池、图传模块留出规整的安装空间，方便各个电子元器件的布局走线，另一方面方正的外壳在做气动优化时，能减少低空飞行时的乱流干扰，不会因为外形曲面过于复杂导致气流在机体下方形成紊流，影响飞行稳定性。载荷舱底部预留了摄像模块的安装接口，接口位置做了减震球安装位，能过滤旋翼高速转动时传递到机身的高频振动，避免拍摄画面出现果冻效应，保证航拍成像的清晰度，安装接口的尺寸边界做了通用化设计，可适配不同重量规格的可见光摄像模块，不需要额外修改机架结构就能完成载荷更换。

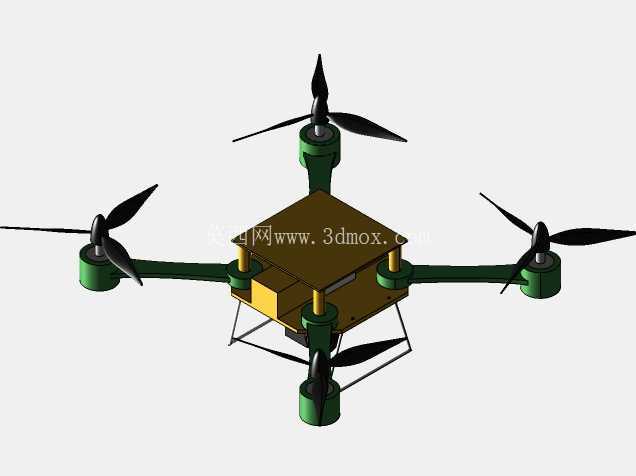

四个旋翼端都采用了三叶螺旋桨设计，相比两叶桨，三叶桨在相同电机转速下能提供更大的升力，同时单桨叶的长度可以做得更短，能缩小整机的对角轴距，减少飞行过程中桨叶碰到障碍物的概率，适合在楼宇间、林间等狭窄空间内作业。每个机臂末端的电机安装座都做了同轴度定位设计，保证电机输出轴与机臂平面保持垂直，不会因为安装倾斜导致桨叶旋转平面偏移，产生不必要的分力损耗升力，同时电机座预留了散热间隙，能让飞行时的迎面气流直接带走电机工作产生的热量，避免长时间大油门飞行时电机过热退磁。

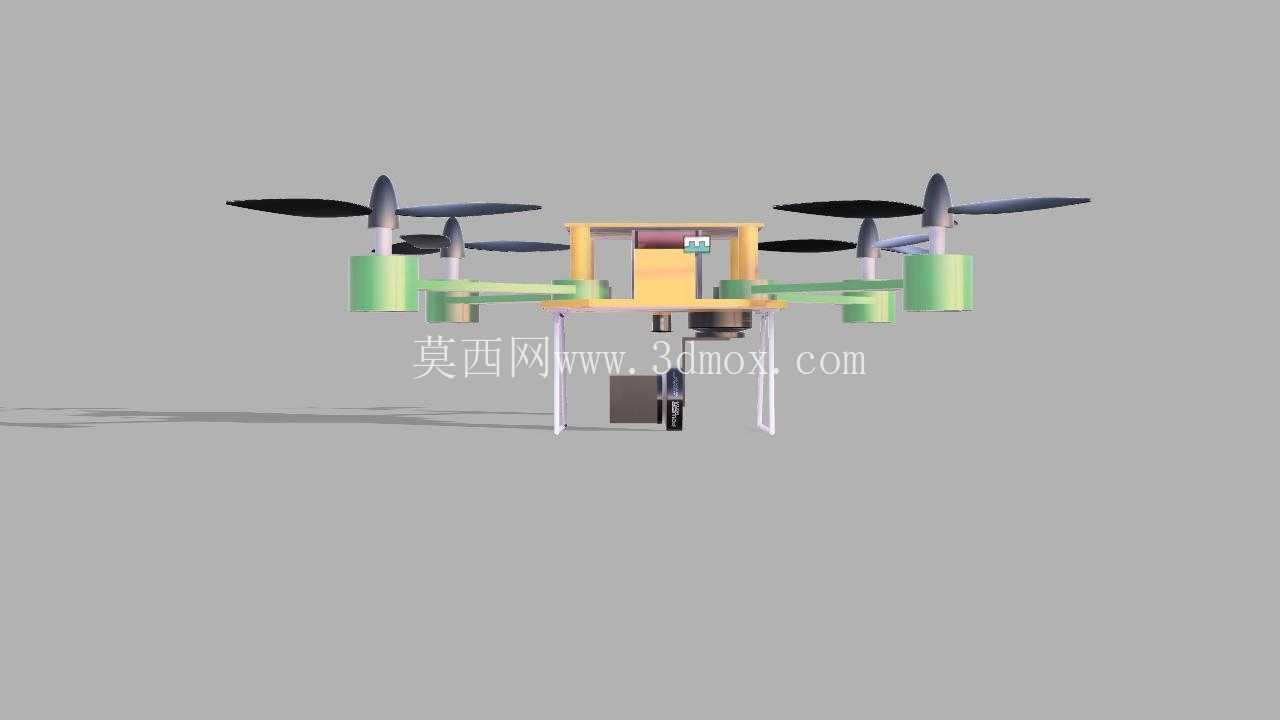

在实际作业场景中，这款结构的无人机可适配低空测绘、园区巡检、活动航拍等多种用途，整机的安装边界充分考虑了便携收纳需求，机臂与中心舱的连接位置设计为快拆结构，不需要额外工具就能完成机臂的拆卸，收纳后整体尺寸能放入常规的双肩背包中，方便外业作业时携带。起落部分虽然在当前视图中未做突出展示，但中心舱底部的安装平面预留了起落架的固定孔位，孔位间距按照通用起落架的安装尺寸设计，可根据作业场景更换高脚起落架或者矮脚起落架，在不平整的野外场地起降时，高脚起落架能给下方挂载的摄像模块留出足够的离地间隙，避免起降过程中镜头磕碰地面；在室内等狭小空间飞行时，更换矮脚起落架能降低整机重心，进一步提升飞行稳定性。

结构设计过程中，整机的重心位置经过反复调校，最终落在四个旋翼形成的升力平面的几何中心位置，电池安装位设计在中心舱的最下方，可通过调整电池的前后位置微调整机重心，保证挂载不同重量的摄像模块时，重心不会出现过大偏移，减少飞控系统的姿态修正负担，提升飞行时的响应速度。机臂的截面采用椭圆形设计，相比圆形截面能降低飞行时机臂产生的气动阻力，同时在相同截面积下拥有更好的抗弯强度，在遇到突发的侧风气流时，机臂不会产生过大的形变，保证桨叶平面始终保持水平，维持升力输出的稳定性。所有的走线都设计在机臂的中空内部，不会有导线外露在机体表面，一方面能减少导线带来的额外气动阻力，另一方面也能避免飞行过程中导线被桨叶打到引发飞行事故，中心舱内部的走线槽做了分区域设计，动力线与信号线分开排布，避免大电流的动力线对飞控、图传的信号产生电磁干扰，保证飞行控制信号与图传信号的稳定传输。
