三轴自由度修边机装配结构设计

　　这套三轴自由度修边机的装配结构，主要面向小型工件的飞边修整、边角倒棱、轮廓精修工序，常见于注塑件后处理、小型五金件去毛刺、复合材料裁切后修边这类加工场景，适配小批量多品种的柔性加工需求，相比单轴或两轴修边设备，能覆盖更复杂的空间曲面修边作业，减少工件多次装夹带来的定位误差。从整体机架设计来看，主体采用标准工业铝型材搭建框架，这种选型思路主要是兼顾装配调试阶段的可调性与后期改造成本，铝型材的T型槽结构可以灵活调整各轴模组的安装位置，不需要额外焊接加工机架，装配时通过角码、螺栓锁紧即可保证框架整体刚性，框架的安装边界预留了足够的操作空间，底部和侧部的安装座可以直接固定在常规工作台面上，不需要额外做地基处理，适配车间内灵活排布的工位需求。

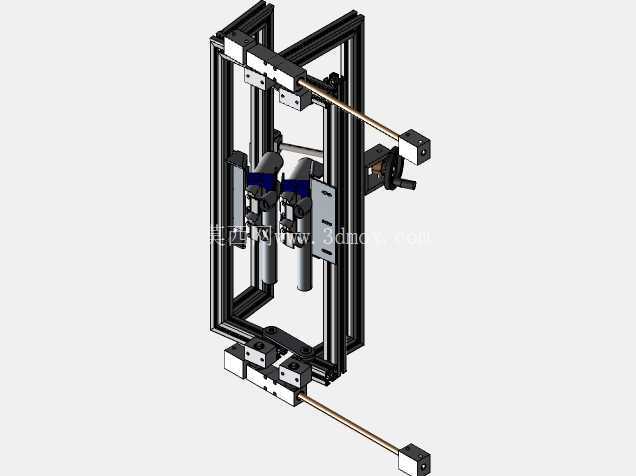

　　三个运动轴的布局采用正交分布结构，水平方向两个轴负责修边刀具的平面走位，垂直方向轴负责进给深度控制，传动部分搭配线性导轨做运动导向，保证运动过程的平顺性，避免修边过程中出现抖动导致的工件表面刀纹不均问题；驱动端的连杆延伸结构，是为了适配手动操作或者外接驱动单元的需求，操作端的手柄位置设置在机架侧方，符合人工操作的人机工程学角度，操作人员站在设备侧方就可以完成进给操作，不需要探身到机架内部，降低操作过程中的安全风险。

　　修边执行端的安装位预留了标准刀具装夹接口，可以适配旋转锉、修边刀、打磨头等不同类型的作业端头，不需要改动主体结构就能切换不同的加工功能，两个并行的执行头安装位，可以同时装夹不同类型的刀具，加工过程中通过轴的走位切换刀具，减少换刀的辅助时间。在装配精度控制上，各导轨的安装面都依托铝型材的基准面做定位，装配时通过百分表打表调整导轨平行度，保证各轴运动的直线度误差控制在合理范围内，避免运动卡滞；各运动轴的限位位置都设置了硬限位块，防止超程运动导致的机构碰撞损坏，限位块的安装位置也可以通过T型槽灵活调整，适配不同行程的加工需求。

　　这套结构的设计思路没有追求过高的自动化程度，而是侧重实用性与可调性，对于小型加工车间或者打样阶段的修边作业来说，不需要复杂的电控系统就能完成多自由度的修边动作，维护成本低，故障点少，操作人员经过简单培训就能上手操作；机架的开放式结构也方便清理加工过程中产生的碎屑，不会出现碎屑堆积在机构内部导致的运动卡顿问题，日常维护只需要定期给导轨加注润滑脂即可，不需要复杂的保养流程。从安装尺寸来看，整体机架的宽度和深度都控制在单人操作的覆盖范围内，不会占用过多的车间工位面积，适合排布在生产线的末端工序，完成工件加工后的最后一道修边处理，也可以作为独立工位单独使用，适配不同的生产排布需求。各运动轴的行程设计覆盖了常规小型工件的加工尺寸范围，对于尺寸在行程范围内的工件，只需要调整工件装夹平台的位置，就能完成全轮廓的修边作业，不需要额外扩展轴组结构。
