多工位旋转式弹药壳缩颈成型工装

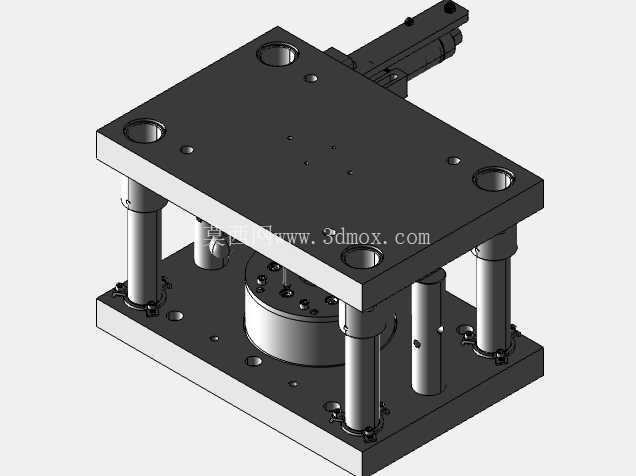

　　整套工装采用回转式工位布局，六个成型工位沿旋转主轴的圆周方向等角度分布，工位切换通过间歇式旋转分度完成，每个工位对应一道缩颈工序的成型进给，可兼容7.62毫米、6.8毫米、.338 NORMA MAG、.50口径四种主流规格的弹壳缩颈加工，无需整体更换模具主体，仅需更换对应工位的成型模芯与定位套即可完成产品换型，大幅压缩了多规格弹壳共线生产的换型准备时间。从结构设计逻辑来看，这套工装的旋转基座采用了高刚性的灰铸铁整体铸造结构，安装基准面经过平面磨削处理，平面度公差控制在0.02毫米以内，可直接固定在普通液压机的工作台上，无需额外制作过渡连接底板，安装边界尺寸适配市面多数通用液压机的工作台T型槽间距，不需要对现有压机设备进行改造即可直接投入使用。在民用射击运动器材、制式轻武器弹药的批量生产环节，弹壳缩颈是弹壳成型工序中决定装配精度与弹道一致性的核心步骤，传统单工位缩颈工装单次仅能完成单一口径弹壳的颈部挤压成型，换型调试周期长，工位间转运累积的定位误差易导致弹壳颈部壁厚差超差，直接影响后续弹头与弹壳的压装同轴度，而这套六工位旋转布局的缩颈工装，正是针对中小口径弹药批量生产的节拍痛点开发的专用成型装置。

　　每个独立工位的成型组件都包含弹壳定位套、缩颈成型凹模、顶料推杆三个核心部分，定位套的内孔与弹壳本体的外圆采用H7/g6的间隙配合，既保证弹壳放入时的顺畅度，又能控制成型过程中的径向窜动量，缩颈凹模的入口处设计了15度的导向锥面，避免弹壳颈部进入凹模时发生刮削、卷边问题，凹模的工作带长度根据不同口径弹壳的壁厚差做了差异化设计，较厚的.50口径弹壳对应更长的工作带，保证缩颈过程中金属流动均匀，不会出现颈部褶皱、壁厚不均的缺陷。工位旋转分度采用槽轮机构驱动，分度定位精度可达±0.05毫米，每次工位切换的停顿时间与液压机的下压行程做了联动匹配，当压机完成下压、回升到安全高度后，旋转基座才会启动分度动作，避免模具与工件发生碰撞。顶料机构采用统一的凸轮驱动结构，六个工位的顶料推杆在旋转到出料工位时同步触发，将成型完成的弹壳从定位套中顶出，可直接对接后续的输送料道，无需人工手动取件，既提升了生产节拍，也避免了操作人员直接接触成型工位带来的安全风险。在实际生产应用中，这套工装可适配铜质、覆铜钢两种主流材质的弹壳缩颈加工，针对不同材质的成型特性，每个工位的成型压下量可通过模芯后方的调节垫片做微调，铜质弹壳的单次缩颈变形量可控制在12%以内，覆铜钢材质的单次变形量控制在8%以内，六个工位的压下量按梯度分配，从第一工位到第六工位逐步完成弹壳颈部的直径收缩，避免单次变形量过大导致的弹壳颈部开裂问题。

　　工装的成型模芯采用硬质合金材料制作，工作表面经过镜面抛光处理，粗糙度可达Ra0.8以下，可大幅降低弹壳成型过程中的摩擦阻力，减少弹壳表面的拉伤缺陷，同时硬质合金的高耐磨性也保证了大批量生产过程中的尺寸稳定性，单组模芯的加工寿命可达十万件以上，不需要频繁更换模芯来调整尺寸。整套工装的旋转主轴采用圆锥滚子轴承支撑，可承受成型过程中较大的轴向压力，轴承端设置了防尘密封结构，避免生产过程中的金属碎屑、润滑油脂进入轴承内部影响旋转精度，日常维护仅需定期加注润滑脂即可，不需要复杂的拆解保养。在工装的安装调试环节，首先需要将旋转基座固定在压机工作台中心，通过百分表打表调整旋转主轴与压机压头的同轴度，同轴度误差需控制在0.03毫米以内，避免压下过程中出现偏载导致模芯崩损；随后逐个调整每个工位的模芯高度，保证六个工位的成型终点高度一致，高度差不超过0.02毫米，避免不同工位加工出的弹壳缩颈长度出现差异。调试完成后可先采用铝质试棒进行试成型，检查每个工位的成型尺寸是否符合要求，确认无缩颈褶皱、壁厚不均、表面拉伤等缺陷后，再投入正式的弹壳坯料进行批量生产。

　　相较于传统的单工位缩颈模具，这套旋转式六工位结构将单批次的生产效率提升了五倍以上，同时工位间的定位精度由工装本身的分度精度保证，避免了人工转运、多次装夹带来的累积误差，加工出的弹壳缩颈部位的同轴度可稳定控制在0.03毫米以内，壁厚差不超过0.015毫米，完全满足高精度弹药装配的尺寸要求。此外，这套工装的模芯安装结构采用了快换式设计，更换不同口径的模芯时仅需松开模芯的锁紧螺母即可完成拆卸，不需要拆解整个工位组件，单规格换型时间可控制在三十分钟以内，非常适合多规格、中小批量的弹壳生产场景，既可以用于专业弹药生产厂家的批量生产线，也可用于射击运动器材定制工坊的小批量加工场景，适配性较强。
