中心钻孔工序专用工件固定夹具结构

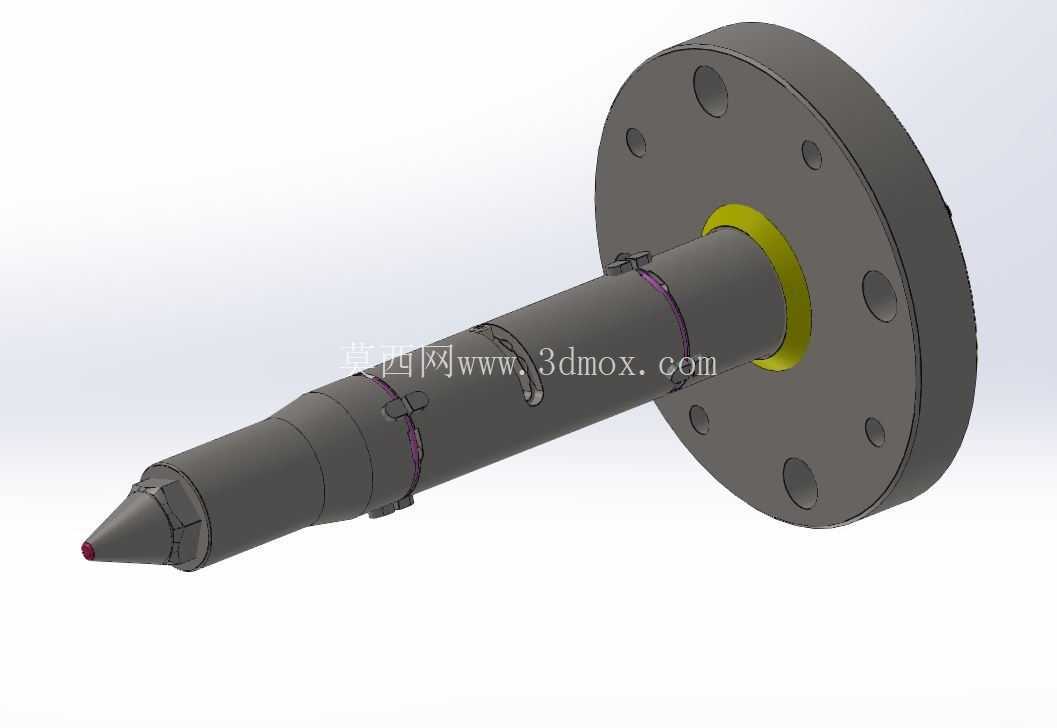

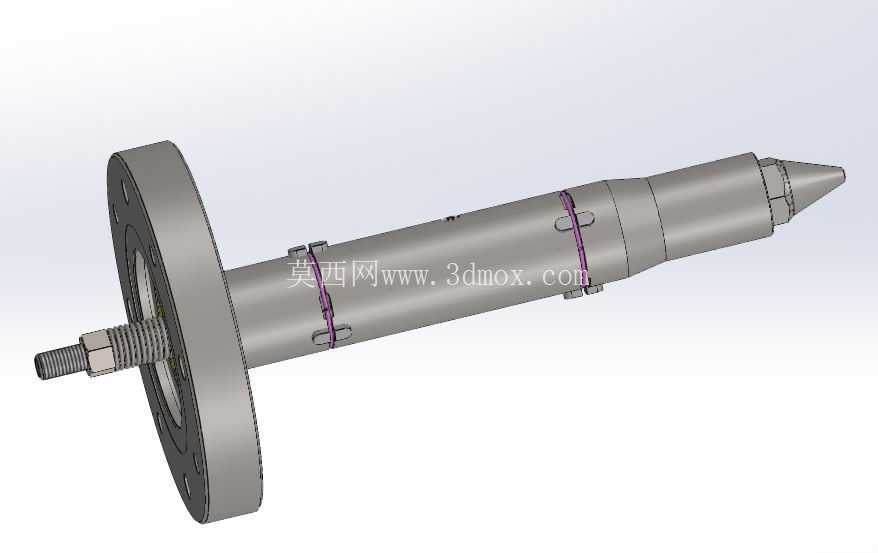

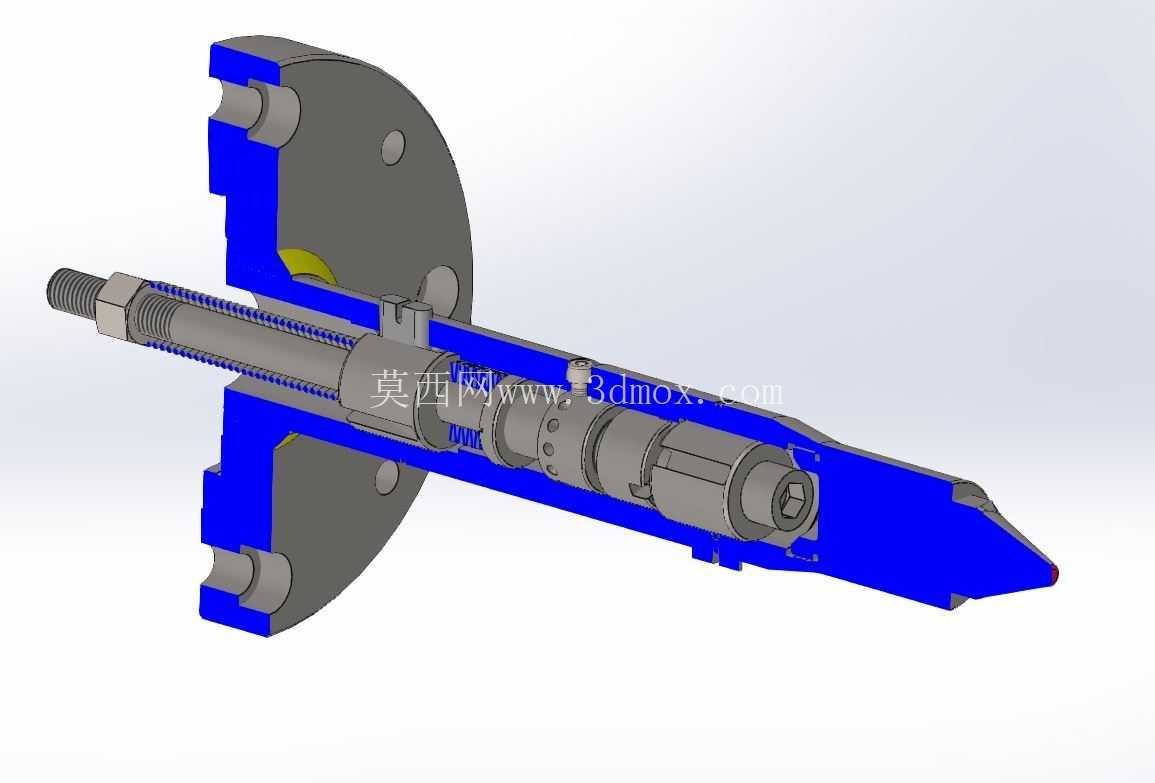

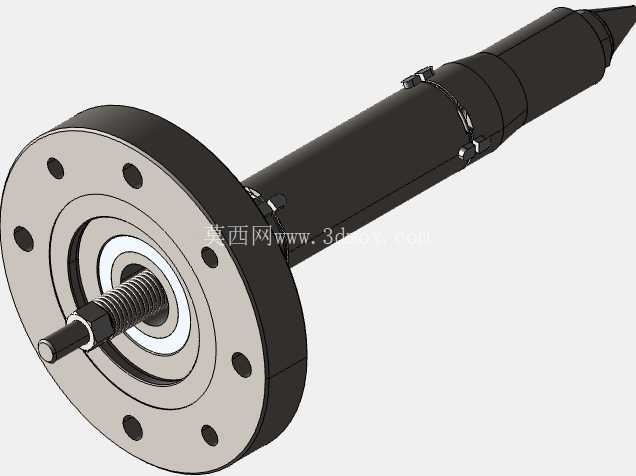

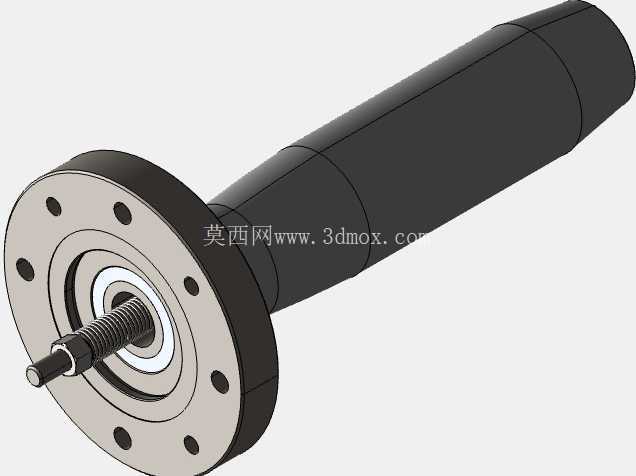

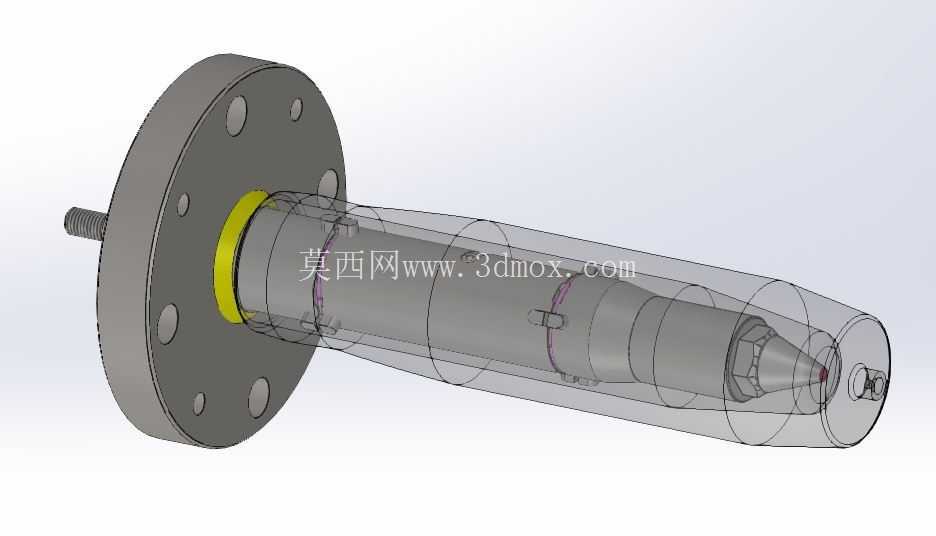

　　在常规轴类、盘类零件的机加工序里，中心孔作为后续工序的定位基准，其加工精度直接决定了后续外圆磨削、端面车削、齿形加工等多道工序的同轴度误差，这款夹具正是为中心钻孔工序的工件装夹需求设计的专用工装。从结构剖面能看到，整套夹具采用法兰式安装基准，后端的圆形法兰盘上预留了均匀分布的安装沉孔，可直接固定在钻床主轴端面或者专用钻孔工装的安装基座上，安装面的平面度设计公差控制在0.02mm以内，能保证夹具整体回转轴线与设备主轴轴线的同轴度，避免装夹带来的基准偏移。夹具的核心夹紧机构采用轴向推进式结构，内部的传动螺杆配合导向衬套，可带动前端的夹紧顶针做轴向直线运动，螺杆的导程经过匹配计算，操作时转动后端的调节螺母即可实现夹紧行程的精准控制，既不会因为夹紧力过大造成薄壁工件的变形，也能避免夹紧力不足导致钻孔过程中工件窜动。前端的定位结构做了锥形导向设计，在工件装夹时可自动导正工件的中心位置，不需要额外的找正操作，能大幅缩短单件装夹的辅助时间，适配批量零件的中心孔加工场景。

　　夹具体的主体部分采用分段式装配结构，各段之间通过圆柱销定位、螺栓紧固，内部的导向孔与传动螺杆之间设置了耐磨衬套，衬套采用铜基合金材质，可降低长期往复运动带来的磨损，当衬套磨损间隙超差时可单独更换，不需要更换整套夹具体，能有效降低工装的维护成本。夹具体的蓝色部分为结构主体，采用调质处理的45钢材质，兼顾结构强度与韧性，在承受钻孔轴向进给力时不会出现结构变形；内部的传动部件做了表面淬火处理，表面硬度可达HRC45-50，能承受反复夹紧操作带来的摩擦损耗。

　　在实际应用场景中，这款夹具可适配直径范围在10-50mm的轴类零件装夹，夹紧行程可达30mm，针对不同直径的工件，只需要更换前端适配的顶针套即可，不需要调整夹具的主体安装位置，具备一定的通用性。夹具的整体轴向尺寸经过紧凑化设计，安装后不会与钻床的进给机构、排屑空间产生干涉，前端的锥形结构留出了足够的钻头避让空间，中心钻可顺利抵达工件端面完成中心孔钻削，不会出现夹具与刀具碰撞的问题。从结构设计逻辑来看，这套夹具没有采用复杂的液压、气动夹紧结构，完全依靠手动螺旋机构实现夹紧动作，不需要额外配置动力源，既可以用在常规台式钻床、立式钻床上，也适合小型加工坊的简易设备使用，维护难度低，对操作工人的技能要求不高，只需要简单培训即可掌握装夹操作。

　　在钻孔作业过程中，夹具的轴向受力会直接传递到后端的法兰安装面，夹紧力的反作用力由法兰连接螺栓承担，结构受力路径短，没有多余的传力环节，长期使用下的结构稳定性更好，不会出现夹紧力松弛的问题。夹具体上预留的润滑注油孔可定期向内部传动副加注润滑脂，减少螺杆与衬套之间的摩擦阻力，让夹紧操作更顺畅，同时也能避免铁屑、切削液进入内部传动腔，延长工装的使用寿命。针对不同加工场景的需求，这套夹具的安装法兰可根据设备的主轴接口尺寸做适配调整，既可以适配标准的法兰接口，也可以通过过渡盘连接到不同规格的钻床设备上，不需要对设备本身做改造，适配性较强。在批量加工场景下，使用这款夹具装夹工件，单件装夹时间可控制在10秒以内，相比通用三爪卡盘的装夹找正效率提升60%以上，同时中心孔的位置精度可稳定控制在0.015mm以内，能有效保证后续工序的加工基准精度，减少因中心孔偏移造成的零件报废问题。
