高速大迎角性能三角翼飞行器结构设计

在高速飞行器气动布局选型阶段，三角翼构型始终是跨音速、超音速飞行任务场景下的核心备选方案之一，这类布局最早被应用于高空高速截击机、超音速巡航飞行器的设计中，核心解决的是传统平直翼、后掠翼在大迎角飞行状态下易失速、超音速飞行波阻过大的工程痛点。从实际工程应用来看，这类三角翼构型不仅适用于军用超音速作战飞行器，在小型高速靶机、超音速巡航无人机、甚至部分民用高超音速试验飞行器的原理验证阶段，也会采用同类翼型布局作为基础气动方案，其核心优势在于结构刚度与气动效率的平衡——三角翼的翼根弦长更长，机翼与机身连接的受力边界更宽，在相同翼展、相同结构重量的前提下，能够实现更高的结构强度，承受超音速飞行时更大的气动载荷。

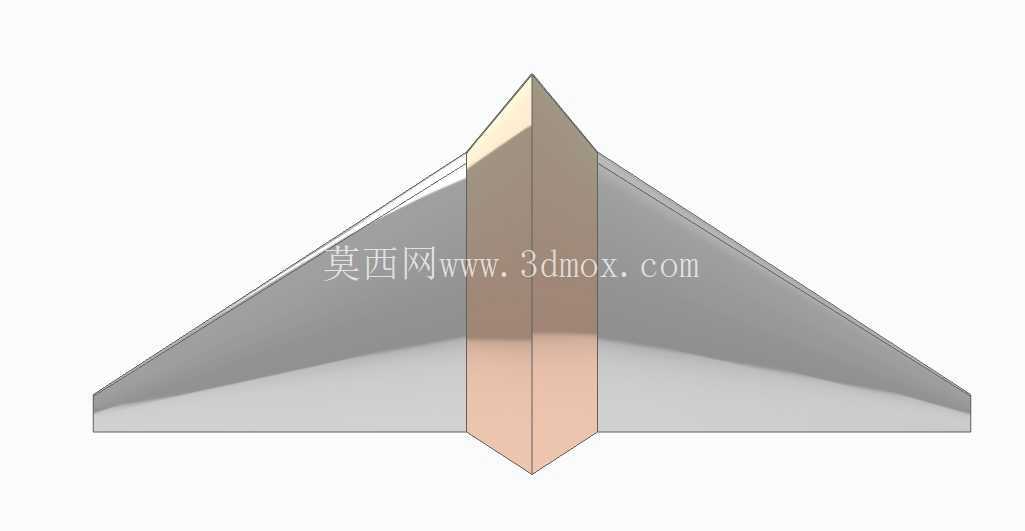

本次设计的三角翼飞行器，整体气动布局采用无尾三角翼构型，机翼后掠角选取了适配跨音速、超音速飞行的大角度设计，从俯视方向观察机翼整体呈现标准三角轮廓，这种设计首先能够有效降低超音速飞行时的激波阻力，当飞行马赫数超过1之后，大后掠三角翼的亚音速前缘特性能够让机翼前缘处于亚音速气流环境中，大幅降低波阻增量，同时在大迎角飞行状态下，三角翼前缘会生成稳定的脱体涡，脱体涡扫过机翼上表面时能够为机翼提供额外的涡升力，这也是该类布局在大迎角下不会出现普通后掠翼那种突然失速问题的核心原因，能够让飞行器在大迎角机动、低速起降阶段都拥有更稳定的升力特性。

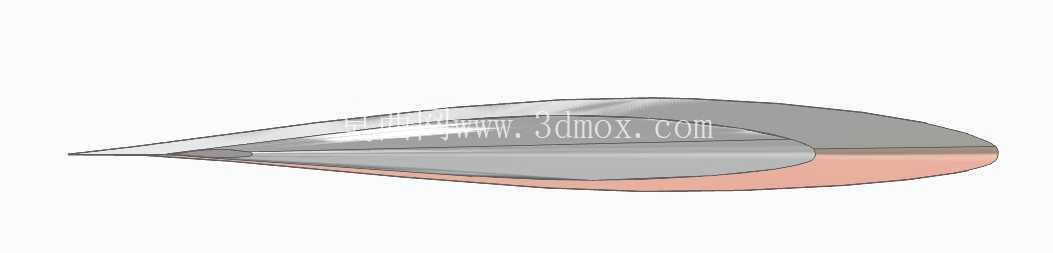

翼型设计层面，整个机翼展向统一采用NACA64210翼型，这种翼型属于层流翼型范畴，最大厚度位置位于弦长40%处，相对厚度10%，本身具备较低的巡航阻力特性，同时翼型的失速特性较为平缓，不会出现升力突然断崖式下跌的问题。在工程实现层面，全展长统一翼型的设计能够大幅降低机翼的加工制造难度，不需要针对机翼不同展向位置做翼型的渐变修型，无论是采用复合材料铺热成型、还是金属蒙皮铆接加工，都能够减少工装数量、降低加工过程中的形位公差控制难度，同时统一翼型能够保证整个机翼展向的压力中心分布更均匀，避免因翼型变化带来的额外俯仰力矩配平阻力，让机翼的气动效率在整个设计飞行包线内都保持一致。

从结构安装边界来看，该三角翼的翼根与机身融合段采用了宽边条连接设计，连接区域覆盖了机身中部近三分之一的长度范围，这种设计一方面能够让机翼的气动载荷更均匀地传递到机身主承力框上，避免出现应力集中点，降低结构疲劳风险；另一方面翼身融合的过渡段也能够进一步降低机身与机翼连接处的干扰阻力，提升整体升阻比。机翼的前缘设计为尖锐直线型，没有采用前缘增升装置，主要是为了适配超音速飞行需求，尖锐前缘能够更好地切割气流，减少超音速飞行时的前缘阻力，同时也能让前缘脱体涡的生成更稳定，避免因前缘襟翼等活动机构带来的结构重量增加与可靠性问题。机翼后缘预留了操纵面的安装位置，可根据实际飞行控制需求配置升降副翼，兼顾俯仰与滚转方向的操纵力矩输出，操纵面的铰链线沿机翼后掠角平行布置，能够保证操纵面偏转时的气流流动均匀性，避免操纵效率非线性变化的问题。

在实际使用场景中，这类三角翼飞行器可作为高速气动试验平台，搭载小型测试设备完成跨音速、超音速段的气动数据采集，也可作为小型高速靶机的基础气动平台，模拟高速空中目标的飞行特性；在民用领域，同类布局也可应用于超音速巡航的无人探测平台，执行快速抵近侦察、高速气象探测等任务。设计过程中需要重点关注的是机翼的重心与气动焦点的匹配位置，三角翼布局的气动焦点随马赫数变化的偏移量相对较小，只要将整机重心配置在平均气动弦长20%-25%的位置区间，就能够保证飞行器在亚音速到超音速的全速度范围内都拥有合适的纵向静稳定度，不需要过大的操纵面偏转角度来完成配平，能够有效降低配平阻力，提升航程表现。另外，机翼的结构设计需要考虑超音速飞行时的气动加热影响，尤其是机翼前缘区域，在马赫数2左右的飞行状态下，前缘温度会超过100摄氏度，在材料选择上需要匹配对应的耐热性能，同时结构热胀冷缩带来的形位变化也需要在公差设计阶段预留足够的补偿空间，避免因热变形导致机翼外形偏离设计数模，影响气动性能。
