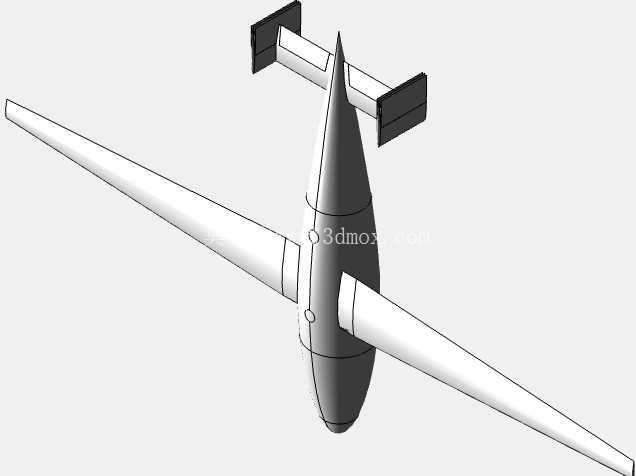

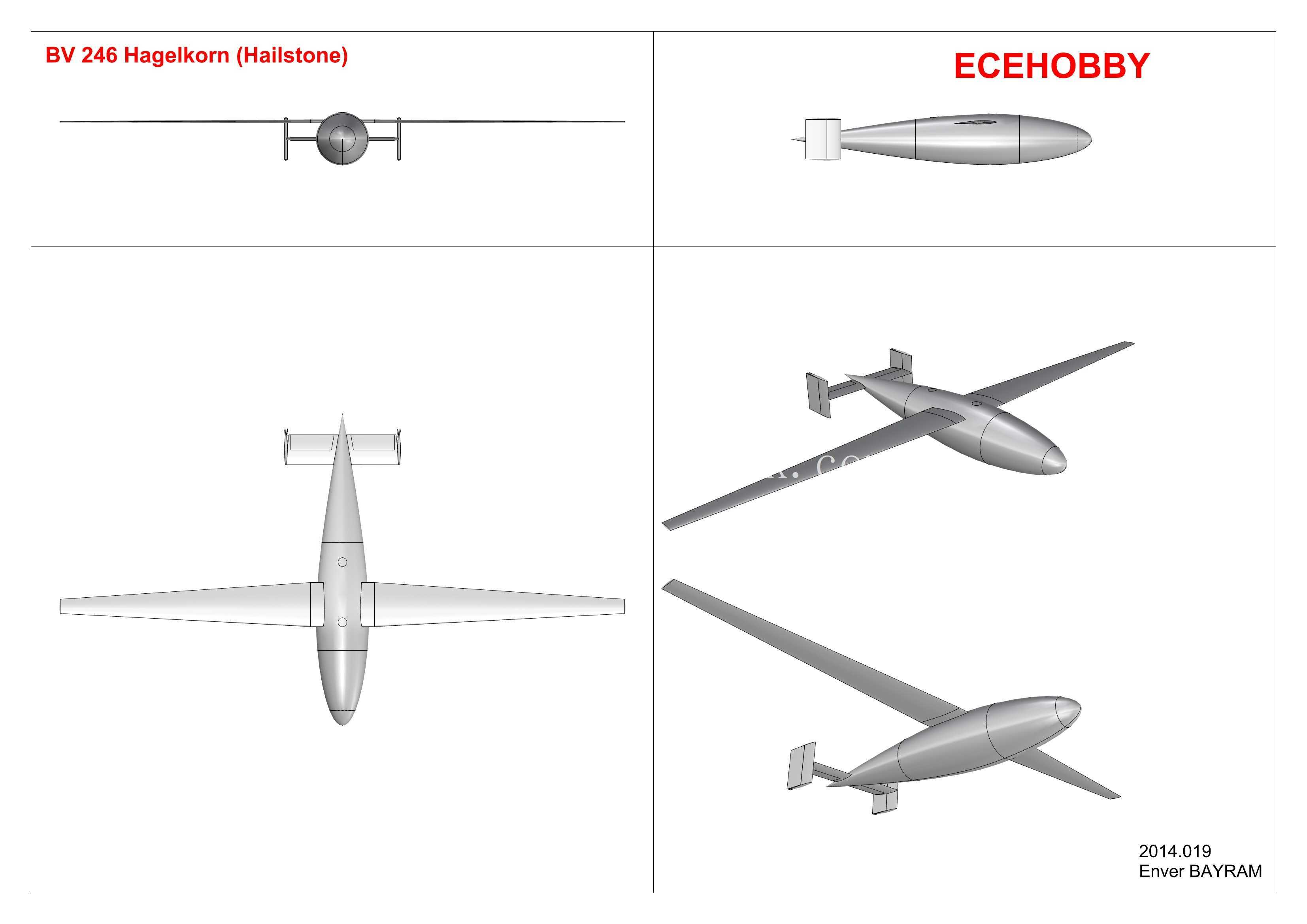

BV246冰雹滑翔飞行器结构三维建模

该款无动力滑翔飞行器的三维结构建模，全程围绕实际气动布局需求与挂载适配边界展开，首先从整体气动构型来看，采用了高单翼平直翼布局，翼身融合段做了平滑过渡处理，没有突兀的结构折角，能够在无动力滑翔阶段最大限度降低诱导阻力，维持稳定的滑翔比，适配远距离无动力滑翔的飞行需求。机身主体采用流线型纺锤体设计，头部为钝圆构型，既可以在高速滑翔阶段减少头部激波阻力，也能为内部载荷预留充足的安装空间，机身中段的直径保持一致，能够适配不同规格的任务载荷挂载，不会因为局部截面突变影响整体气动稳定性。尾翼部分采用了常规的水平尾翼加单垂尾布局，水平尾翼安装在机身尾部两侧，与主翼保持足够的纵向距离，能够提供充足的俯仰操纵力矩，垂尾布置在机身尾部上方，保证航向稳定性的同时，不会对挂载接口产生干涉。

从实际应用场景来看，这类无动力滑翔装置可作为航空靶标用于防空武器系统的性能校验，也可作为气动试验载体用于低速滑翔气动特性的验证测试，还可经过改装用于小型航空测绘任务的搭载平台，凭借无动力滑翔的低噪音特性，能够完成很多动力飞行器无法适配的特殊任务场景。在结构设计思路上，建模过程中优先保证了各气动面的形面精度，主翼的翼型采用了低速高升力翼型，翼根到翼尖的翼型厚度做了渐变处理，翼根处厚度更大，能够承受更大的弯曲载荷，翼尖处厚度收窄，减少翼尖涡流带来的阻力损失，主翼与机身的连接段做了加强筋结构的预留，能够在实际加工时保证连接强度，避免滑翔过程中出现翼面颤振的问题。

外形尺寸与安装边界方面，整体机身长度与翼展的比例控制在1:3.2左右，这个比例能够在保证滑翔稳定性的同时，不会因为翼展过大导致挂载时的尺寸超限，机身底部预留了标准的挂载接口位置，接口距离机身头部的位置为整体机身长度的三分之一处，正好处于整机的重心范围内，挂载后不会出现重心偏移影响飞行姿态的问题，挂载接口的周边做了局部加厚处理，能够承受挂载和释放瞬间的冲击载荷。机身尾部的连接结构预留了牵引释放机构的安装空间，牵引点的位置与整机重心处于同一水平线上，牵引过程中不会产生额外的俯仰力矩，保证牵引阶段的飞行姿态稳定。

结构细节上，机身整体采用半硬壳式结构设计，建模时预留了内部隔框的安装位置，隔框间距根据机身不同段的载荷情况做了差异化设置，载荷舱段的隔框间距更小，能够承受更大的载荷重量，尾段的隔框间距适当放大，在保证结构强度的前提下控制整体重量。主翼的内部结构预留了翼梁的安装槽位，主翼梁贯穿机身中段，与机身隔框做刚性连接，副翼的操纵机构走线槽沿着翼梁后侧布置，不会影响翼面的气动外形。尾翼的操纵面做了铰接结构的预留，能够在实际装配时实现舵面的灵活偏转，舵面的偏转角度范围做了限位结构的设计，避免舵面偏转超限导致飞行失稳。

在气动特性的适配设计上，整机的重心设计在主翼气动焦点前方约8%平均气动弦长的位置，这个位置能够保证滑翔过程中的纵向静稳定性，即使遇到气流扰动也能自动恢复稳定飞行姿态，不需要额外的频繁操纵。机身表面的所有结构接缝都做了齐平处理的设计要求，没有突出的结构件，能够最大限度降低寄生阻力，提升滑翔距离。从安装适配的角度来看，整机可以拆解为机身、左右主翼、尾翼四个主要模块，各模块之间采用快拆接口连接，拆解后的单个模块尺寸都能满足常规运输和挂载的尺寸要求，不需要特殊的储运设备，能够快速完成现场组装和挂载准备。
