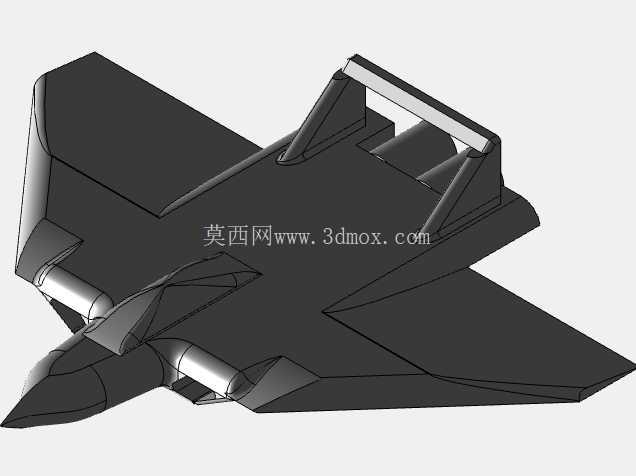

隐身构型飞翼布局飞行器结构设计

　　本次完成的飞翼布局飞行器结构设计，核心面向低空侦察、前沿态势感知类任务场景，这类任务对飞行器的雷达反射截面控制、低速飞行稳定性有极高要求，常规布局飞行器因垂尾、平尾等外露结构形成的角反射效应，很难满足低可探测性需求，因此采用无垂尾飞翼的整体构型。从实际用途出发，该构型可搭载小型光电侦察载荷，在复杂电磁环境下执行抵近侦察任务，也可作为隐身技术验证平台，开展无尾布局飞控逻辑、气动特性的相关试验。设计过程中没有采用常规的曲面拼接建模思路，而是通过多段直纹面拟合的方式构建翼身融合曲面，在保证外形隐身折线连续性的同时，降低了后续曲面加工的工艺难度，避免了高阶曲面在数控加工时出现的刀路断点、表面粗糙度不达标的问题。

　　外形尺寸方面，整体翼展控制在1.2米量级，机身长度0.8米，机体最大厚度0.12米，安装边界上可适配常规弹射架的挂载接口，机翼下方预留的载荷挂点距机身中轴线0.3米，单挂点最大承重0.5千克，可满足小型侦察设备、信号模拟装置的挂载需求。功能特性上，整体外形遵循平行边设计原则，机翼前后缘、机身侧缘的棱边全部对齐两个固定反射角度，将雷达反射波集中到两个极窄的波束方向，避免全向反射；进气道采用背负式S弯布局，布置在机身上表面，通过机身结构遮挡发动机压气机叶片的直射雷达波，同时降低下视雷达的反射信号强度；尾喷口采用扁平化设计，与后机身棱边完全融合，在降低红外辐射特征的同时，保证尾部外形的隐身连续性。

　　结构设计上，机身主体采用模块化分块思路，分为前设备舱、中段动力舱、后段尾喷整流段三个部分，各段之间通过止口定位、螺栓连接，便于内部设备的安装调试与后期维护；机翼采用整体壁板设计，内部设置横向加强筋与纵向翼梁，筋板厚度2毫米，在保证机翼结构刚度的同时，将整机结构重量控制在1.2千克以内，满足低速长航时飞行的重量要求。设计时特意规避了外露的操作面铰链、起落架舱门等强散射源结构，所有活动面的接缝处均采用锯齿形设计，锯齿边角度与主翼棱边角度保持一致，避免接缝处形成新的雷达反射尖点；机身表面所有口盖均采用沉头安装设计，安装后与机身表面齐平，消除凸起结构带来的散射增量。

　　从气动特性角度考虑，无垂尾布局的航向稳定性通过机翼后缘的阻力方向舵差动实现，设计时在翼尖位置预留了方向舵的安装空间，舵面弦长占当地机翼弦长的15%，偏转角度范围±30度，可满足低速飞行时的航向控制需求；机翼采用小展弦比飞翼的典型翼型，相对厚度12%，翼型弯度2%，在低速飞行时可提供足够的升力系数，同时保证大迎角飞行时的气流附着特性，避免翼尖失速。安装边界方面，机身中段的设备舱预留了标准的航电设备安装孔位，孔位间距符合小型飞控系统、电池、导航模块的通用安装尺寸，无需额外改装即可适配市面上多数成熟的微型航电系统；动力舱的安装接口可适配直径30毫米的微型涡喷发动机或同等功率的电动动力组，更换动力时无需修改机身主体结构，仅需调整对应的配重块位置即可保证整机重心落在设计范围内。整个建模过程中，所有的曲面过渡均采用G1连续标准，既保证了外形的光顺性满足气动要求，又避免了G2连续曲面带来的建模复杂度提升与加工难度增加，兼顾了设计性能与工艺可行性；机身内部的走线槽全部集成在结构壁板上，无需额外加装走线支架，进一步降低了整机的结构重量与装配复杂度。
