18世纪链式连接对开式舰载炮弹结构

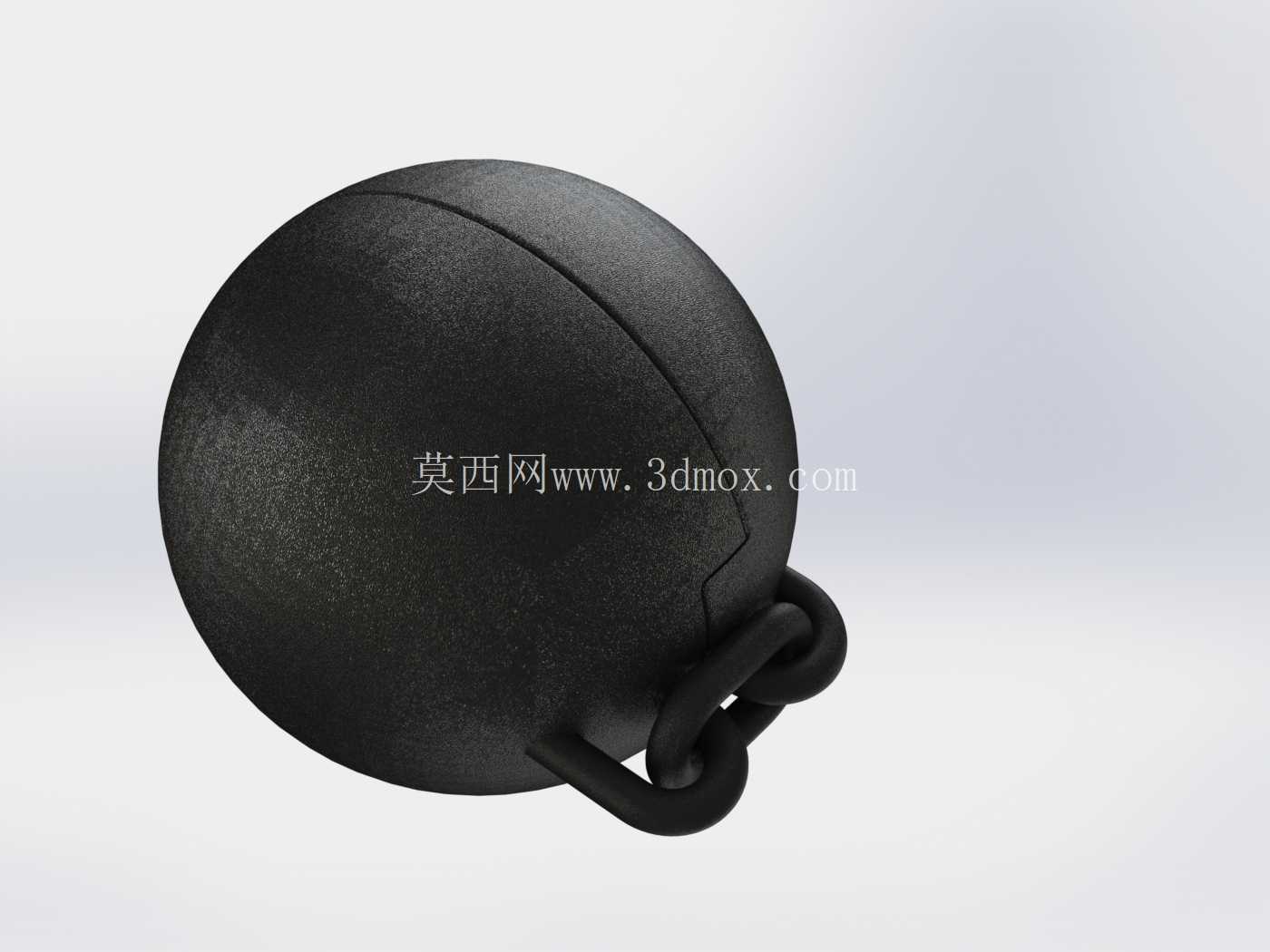

　　从结构设计逻辑来看，两个半弹体的合模面设置有对位卡合结构，在炮膛内装填状态下两个半弹体完全拼合为完整的球形，匹配老式前装滑膛炮的炮管内径公差，保证装填时的顺畅性，同时避免发射时火药燃气从弹体合缝处泄漏导致的初速损失；铰接部位采用短链节连接，链节的铰接间隙经过控制，既保证出膛后弹体可以顺利展开，又避免间隙过大导致装填时弹体错位卡滞。弹体的外形在合状态下为标准球形，外轮廓尺寸完全匹配对应口径滑膛炮的弹丸适配尺寸，不需要对炮管、装药结构做任何修改即可直接装填使用，和常规实心弹的装填流程完全兼容，这也是这类特种弹药在当时能够被广泛应用的重要前提——不需要额外改装现有火炮系统，可根据作战需求灵活切换弹种。这款对开式弹体结构的设计，核心针对风帆时代海战的近战毁伤需求，区别于常规实心穿甲弹的单点破坏逻辑，采用两个半球形半弹体通过铰接链节连接的结构形式，在火炮发射出膛后，两个半弹体在离心力与空气阻力作用下沿铰接点展开，形成由链节串联的两个质量块，在飞行过程中可对舰船的帆缆、索具、木质桅杆、外露人员形成面状切割与拉扯毁伤，相比常规实心弹的点状穿透，这类弹药在近距离接舷战阶段对舰船动力系统的瘫痪效率提升十分明显，是风帆海战时代专门针对软目标设计的特种弹药结构。

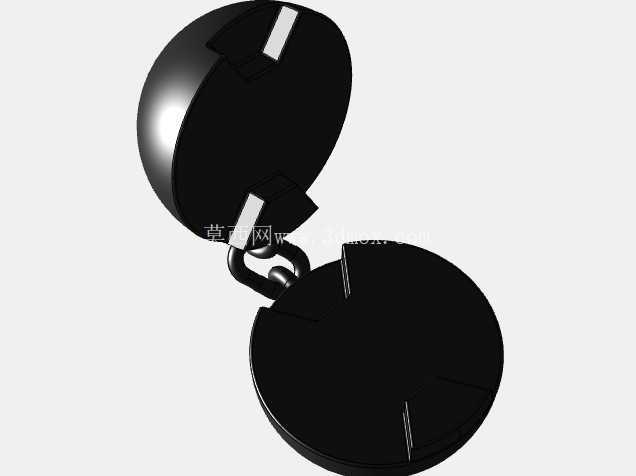

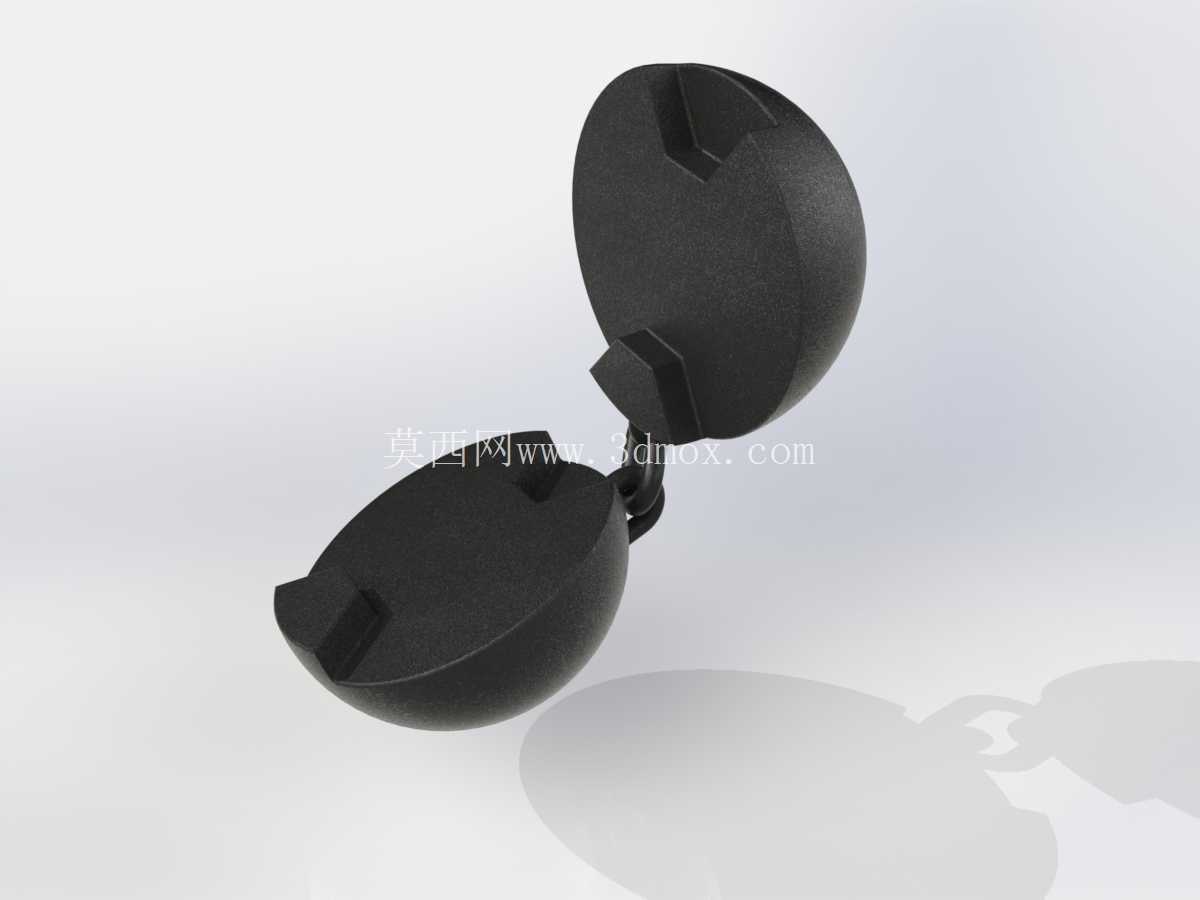

　　从结构细节来看，每个半弹体的合缝面上都设置有凸起的定位卡块，拼合时卡块嵌入对应半体的卡槽内，可承受发射时的高过载冲击，避免弹体在炮膛内受火药推力作用发生错位，导致出膛姿态失稳；连接两个半弹体的链节采用与弹体同材质的金属锻造成型，链节的连接销轴做了加粗处理，能够承受弹体展开瞬间的拉扯冲击力，避免飞行过程中链节断裂导致两个半弹体分离失准。在实际应用场景中，这类弹药通常在两舰距离拉近至百米以内时使用，此时舰船的帆缆索具完全暴露在弹道范围内，展开后的链式弹体在飞行中会形成横向的切割范围，只要命中索具就可以通过拉扯力切断粗麻绳材质的帆缆，甚至可以直接打断直径较小的桅杆支索，让敌舰快速丧失机动能力，为后续的接舷跳帮作战创造条件；同时这类弹体在命中人员集群时，两个串联的质量块会形成比单颗实心弹更大的打击范围，对甲板暴露人员的压制效果远优于常规弹丸。

　　从建模的结构还原角度来看，这类弹体的曲面需要保证半球形的轮廓度公差，合缝面的平面度需要控制在合理范围内，保证拼合后外球面无明显台阶，避免在炮膛内运动时卡滞；铰接链节的活动自由度需要严格还原，既要保证两个半弹体可以沿铰接轴转动展开，又要限制多余的晃动量，还原真实结构的装配间隙。弹体的壁厚采用均匀壁厚设计，保证两个半弹体的质量基本一致，避免出膛后因为质量偏心导致弹道偏移，这一点在滑膛炮发射的弹药设计中尤为重要——滑膛弹丸没有膛线带来的旋转稳定效果，质量偏心会直接导致弹丸飞行轨迹偏离瞄准线，大幅降低命中精度。

　　连接链节的长度经过匹配设计，展开后两个半弹体的中心距控制在合理范围，既保证足够的切割毁伤宽度，又避免链节过长导致飞行阻力过大，有效射程缩短过多。这类结构的设计思路完全围绕当时的作战需求展开，没有多余的复杂结构，所有结构细节都服务于装填可靠性、发射强度、毁伤效果三个核心目标，是早期特种弹药设计中实用性优先的典型案例，其分体铰接、兼容现有装填系统的设计思路，在后续的很多特种弹药结构设计中都有延续，比如后来的链弹、切割弹等特种弹药，都能看到这类早期对开链式弹体的结构逻辑影子。在三维建模过程中，需要重点关注合缝面定位结构的配合公差、铰接链节的装配干涉检查、球面轮廓的连续性，保证模型在装配状态下可以完整拼合为标准球体，活动部位的运动行程符合真实结构的活动范围，还原出弹体从装填状态的闭合球形到出膛后展开状态的结构变化逻辑，同时要注意弹体表面的铸造质感细节还原，匹配18世纪金属铸造弹丸的表面工艺特征，避免过度光滑的现代加工质感，保证结构还原的真实性。
