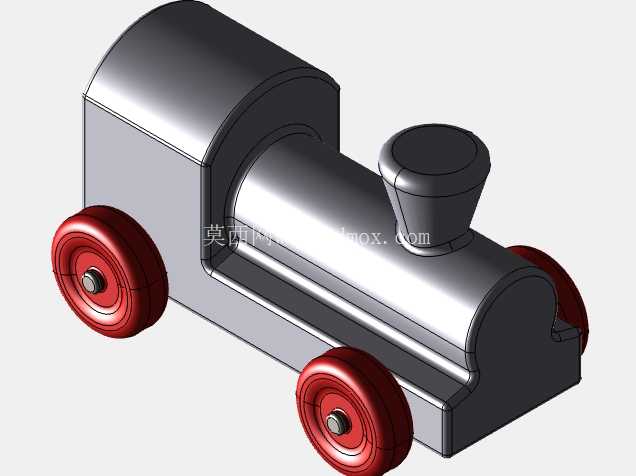

复古风格木质玩具小火车头结构设计

这款木质玩具火车头的三维结构设计，核心面向儿童益智玩具开发、桌面工艺摆件生产两大应用场景，在结构落地层面充分兼顾了木质加工工艺特性与玩具类产品的安全使用要求。从实际使用维度来看，该产品既可以作为低龄儿童的启蒙把玩玩具，帮助孩童建立对轨道车辆的基础形态认知，也可作为工艺陈设品放置于桌面、展柜，适配文创周边、木质手作类产品的开发需求。

设计过程中首先明确了整体的安装边界约束，整体外轮廓控制在适配单手握持的尺寸区间，所有外露棱边均做R2以上的圆角倒钝处理，完全规避尖锐棱角带来的使用安全隐患，符合玩具类产品的安全设计规范。主体结构分为车头烟筒、车身主体、行走轮组三个核心模块，各模块之间采用圆柱销过盈配合的连接方式，无需额外金属紧固件，既适配实木、密度板等常见木质加工材料的切削、打磨加工特性，也避免了小零件脱落造成的误食风险，适配低龄儿童的使用场景。

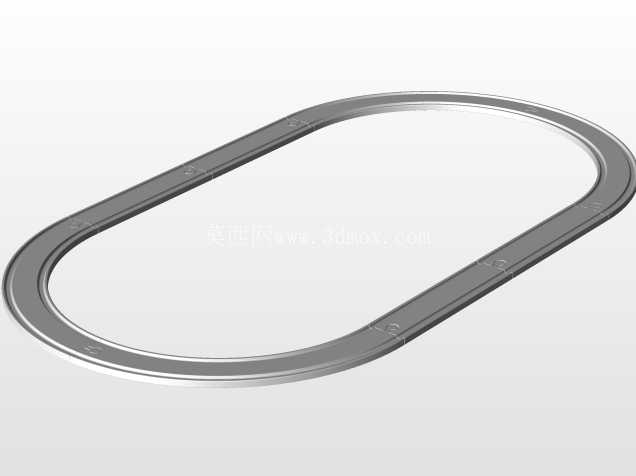

行走轮组的设计充分考虑了把玩过程中的滚动顺畅度，轮体与轮轴之间预留0.1mm的转动间隙，轮轴与车身安装孔采用H7/p6的配合公差，既保证轮轴固定不发生轴向窜动，又能让轮体绕轴灵活转动，配合配套的轨道结构即可实现顺畅的滑行效果。车头烟筒部分采用独立分体结构设计，与车身主体通过定位凸台实现装配定位，加工时可单独对烟筒、轮组做分色涂装处理，降低整体喷涂的工艺难度，提升成品的外观层次感。

从铸造模具开发的适配角度来看，该结构的拔模斜度统一设置为1.5°，所有内凹结构均做了圆弧过渡处理，不存在倒扣、薄壁厚差过大的结构问题，若采用锌合金、树脂等材料做压铸翻模生产，可直接基于该三维模型分模，无需额外做结构补正，模具加工时的流道、排气槽布置也可顺着产品的外轮廓走向设置，能有效降低压铸过程中的缺料、气泡等不良率。

外形细节处理上，车身主体采用流线型的圆弧过渡设计，没有突兀的结构凸起，既还原了老式蒸汽火车头的经典造型特征，也让木质加工过程中的打磨工序更易操作，不会出现局部打磨不到位的毛刺残留。轮体采用对称式结构设计，左右轮的安装孔位同轴度公差控制在0.05mm以内，避免滑行过程中出现走偏、卡顿的问题。整体结构没有复杂的内部空腔，加工时无论是采用CNC铣削成型还是压铸开模生产，都能实现较高的材料利用率，减少加工过程中的废料产生。

在实际落地生产的适配性上，该结构可根据不同的生产工艺做灵活调整，若采用实木加工，可将销连接替换为木榫结构，进一步提升产品的环保属性；若采用压铸工艺做金属材质的摆件生产，可在车身底部预留配重块安装位，提升产品的握持质感。轮缘的高度设置为3mm，既可以适配标准的木质玩具轨道，也能在平面上滑行时保持足够的稳定性，不会轻易发生侧翻。烟筒的高度与车身长度比例经过反复调整，视觉上协调自然，还原经典蒸汽机车的辨识度的同时，不会因为烟筒过高导致整体重心上移，提升放置与把玩过程中的稳定性。
