转子运输用带衬垫木制防护包装结构

在精密轴类转子的跨厂区转运、成品交付物流环节，包装结构的防护性能直接决定核心部件到厂后的装配合格率，这套带衬垫的木制包装就是针对长轴类转子的运输防护需求设计的专用承载结构。很多车间在做长轴转子转运时，常出现轴面磕碰、转子端面镀层刮伤、轴端螺纹变形的问题，根源就在于通用木箱没有针对转子的结构特点做限位缓冲，运输过程中部件在箱体内窜动，和硬木板直接接触产生硬碰撞，这套包装结构从根源上规避了这类问题。

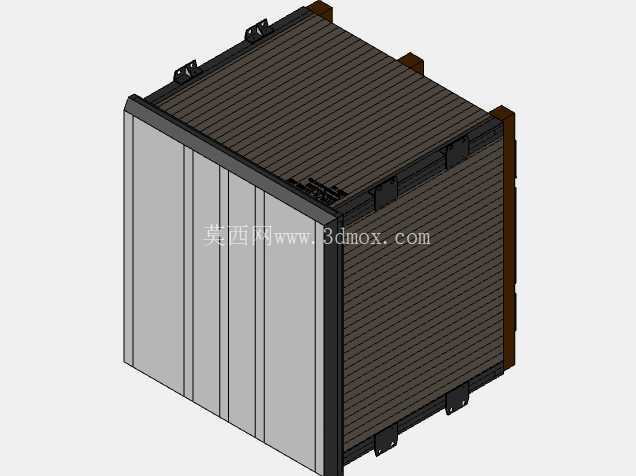

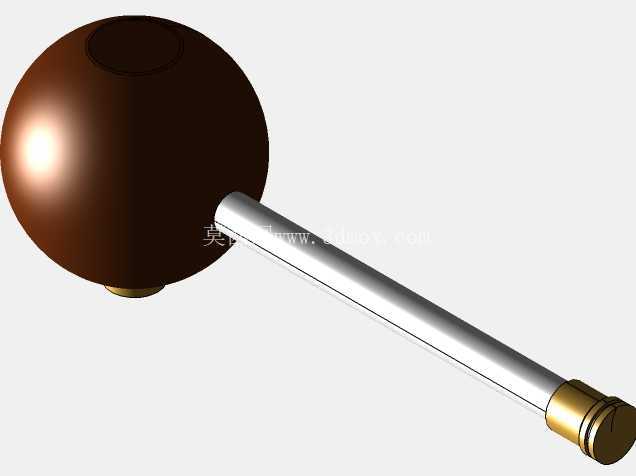

整个包装的核心承载基体采用实木拼接结构，箱体的承重板厚度根据转子总重做了匹配选型，拼接处采用企口咬合加横向穿钉的固定方式，避免吊装、堆叠过程中箱体散架。和普通木箱不同的是，这套结构在转子的两个关键接触位置做了专属衬垫设计：球形转子主体的承载位置，采用和转子外圆弧完全贴合的凹形木质衬垫，衬垫表面贴附低硬度缓冲层，既保证转子放置后不会出现周向转动，又能避免球面和硬木直接接触产生压痕；长轴的穿出位置，设计了带金属导向套的衬垫组件，金属套内径和轴径保持0.5mm的间隙配合，衬垫外圈和箱体木板采用沉头螺栓固定，既限制长轴在运输过程中的径向跳动，又避免轴面和木板开孔边缘的硬摩擦，轴端的金属防护套直接卡在衬垫外侧，完全包裹住轴端的螺纹、定位台阶等精密配合面，哪怕运输过程中出现箱体侧面受撞击的情况，冲击力也会先被衬垫吸收，不会直接传递到轴端。

从安装边界来看，这套包装的内部净尺寸完全匹配对应规格转子的总长、最大回转直径，箱体外部的堆叠角做了加厚处理，满足仓储环节三层堆叠的承重要求，箱体两侧预留的叉车槽高度适配标准手动液压叉车、电动叉车的叉齿高度，不需要额外加装托盘就能完成装卸作业。设计过程中特意做了重心校核，转子放置完成后整体重心和箱体几何中心的偏移量控制在50mm以内，避免吊装、叉车转运过程中出现箱体倾斜的情况。衬垫和箱体主体采用可拆分的螺栓连接结构，转子取出后，箱体和衬垫都可以重复使用，相比一次性发泡包装，长期周转使用的成本更低，也不会产生发泡塑料的固废处理问题。

实际应用中，这类带衬垫的木制包装主要用在高速电机转子、涡轮增压器转子、精密泵轴类部件的干线运输场景，不管是公路运输的颠簸震动，还是装卸环节的小幅冲击，衬垫结构都能把传递到转子上的加速度控制在部件允许的冲击阈值内。很多结构工程师在设计这类长轴精密部件的包装时，容易忽略轴端的防护，只在转子主体位置做缓冲，结果运输过程中轴端的精密配合面被碰伤，导致后续装配时出现配合间隙超差、密封失效的问题，这套结构特意在轴端增加了独立的金属防护衬套，衬套和轴端之间预留了足够的缓冲间隙，哪怕箱体端部受到直接撞击，冲击力也会先被衬套和端部衬垫吸收，不会损伤轴端的加工面。另外，箱体的木板拼接缝隙做了密封处理，能够阻挡运输过程中的雨水、灰尘进入箱体内部，避免转子的金属加工面在长途运输过程中出现锈蚀，不需要额外在转子表面包裹防锈塑料膜，开箱后可以直接进行装配作业，减少了现场拆包清理的工序。
