复古轮式仿古铜质礼炮摆件结构设计

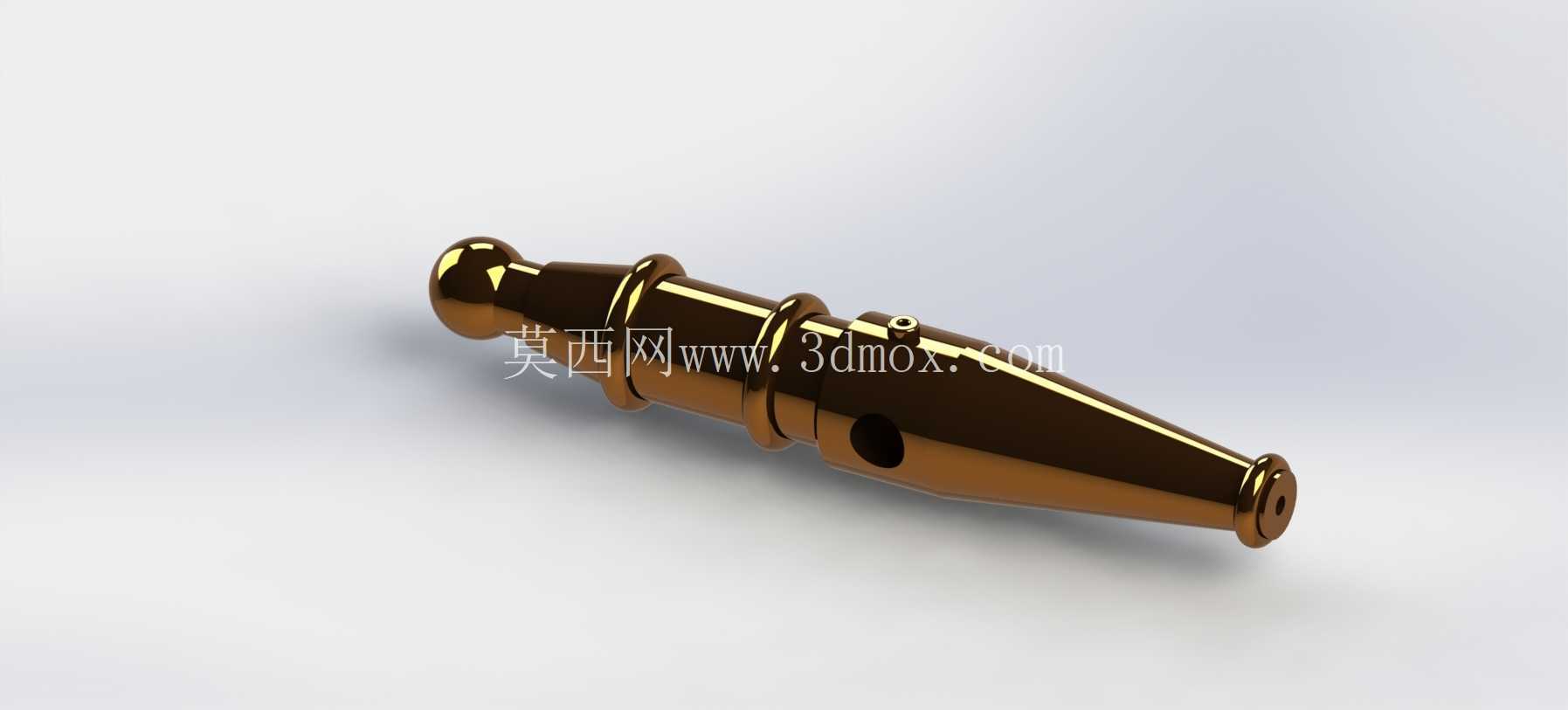

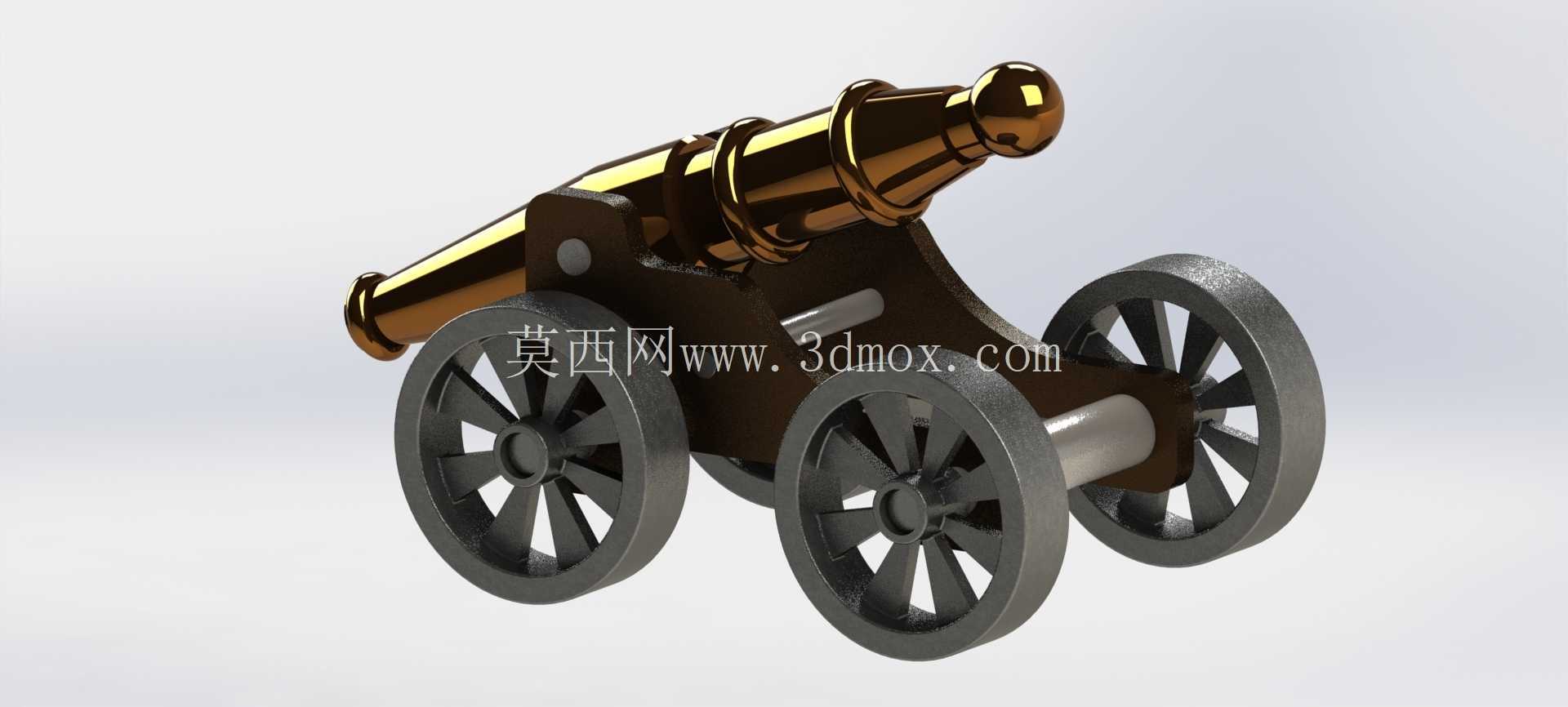

　　这款仿古轮式礼炮的三维结构设计，最初是面向文创装饰、场景陈列领域做的落地化结构方案，区别于真实军用古炮的厚重结构，整体做了轻量化适配，兼顾桌面摆件、主题展陈、影视道具三类核心使用场景的需求。从结构拆分来看，整体分为炮身、炮架、轮组三个核心装配模块，炮身部分采用仿铜金属质感的曲面造型，炮管做了多段环形加强筋的凸起结构，既还原了古炮的铸接结构视觉特征，也在薄壁摆件的结构基础上提升了炮管部分的结构刚性，避免注塑或者金属浇铸过程中出现薄壁变形的问题；炮口位置做了圆弧收边的加厚处理，避免尖锐边角带来的使用安全隐患，同时也还原了古炮炮口的加厚结构特征。

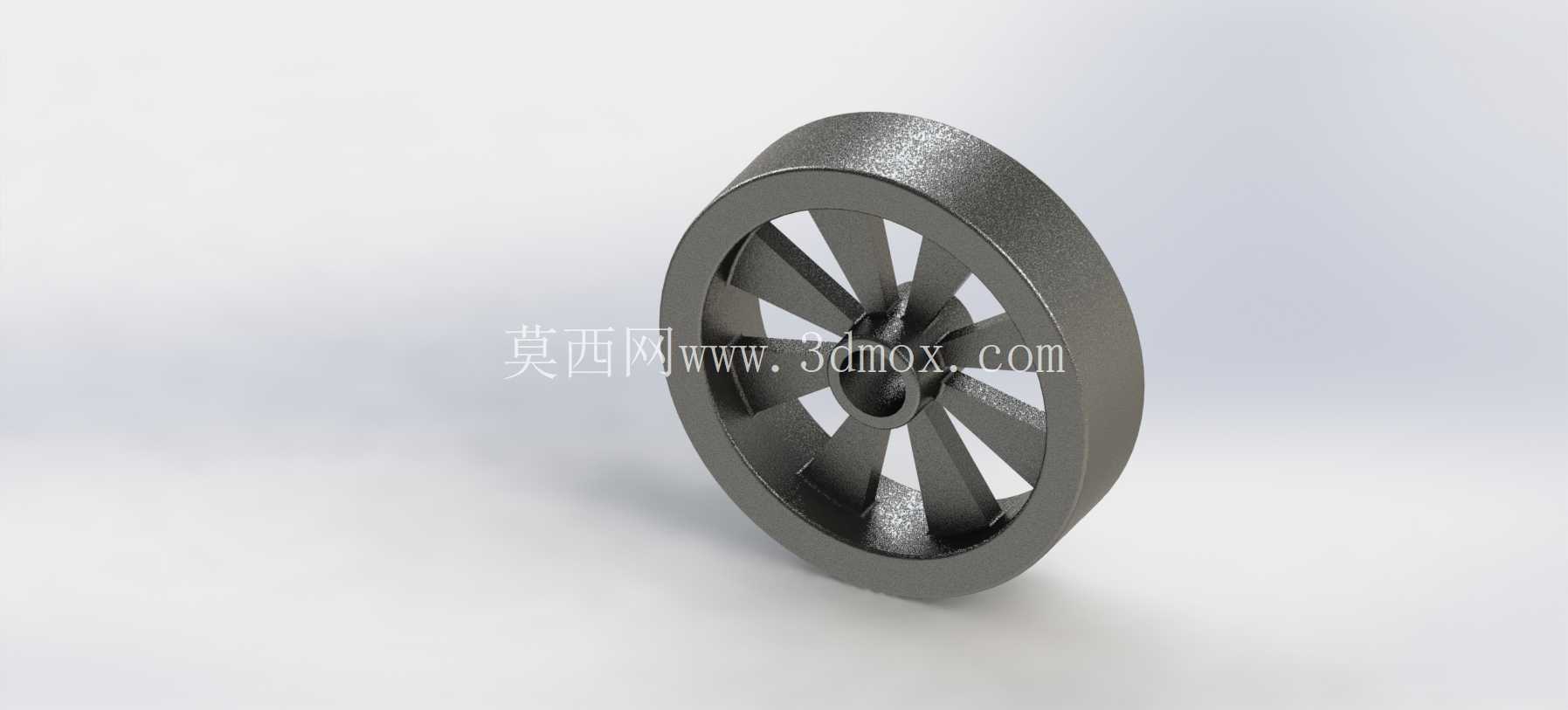

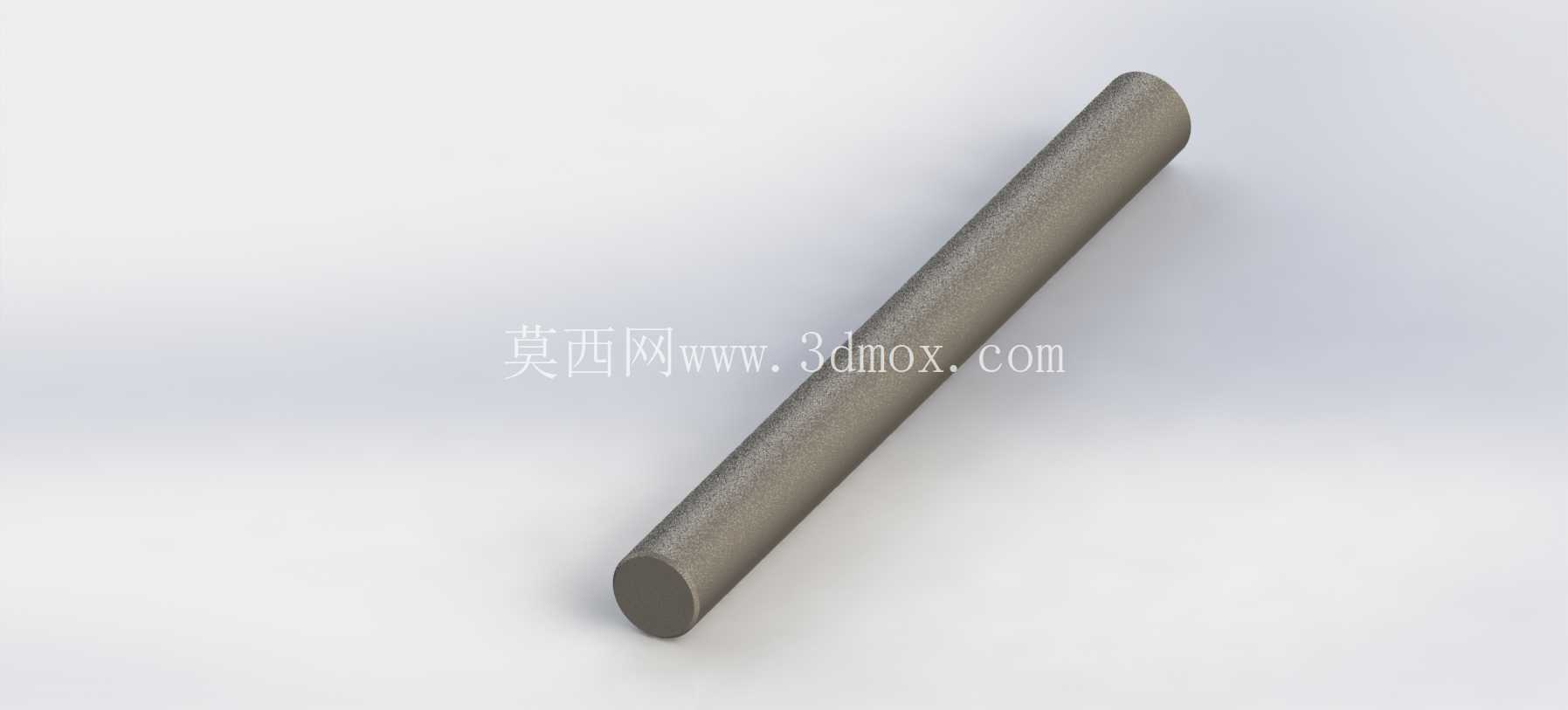

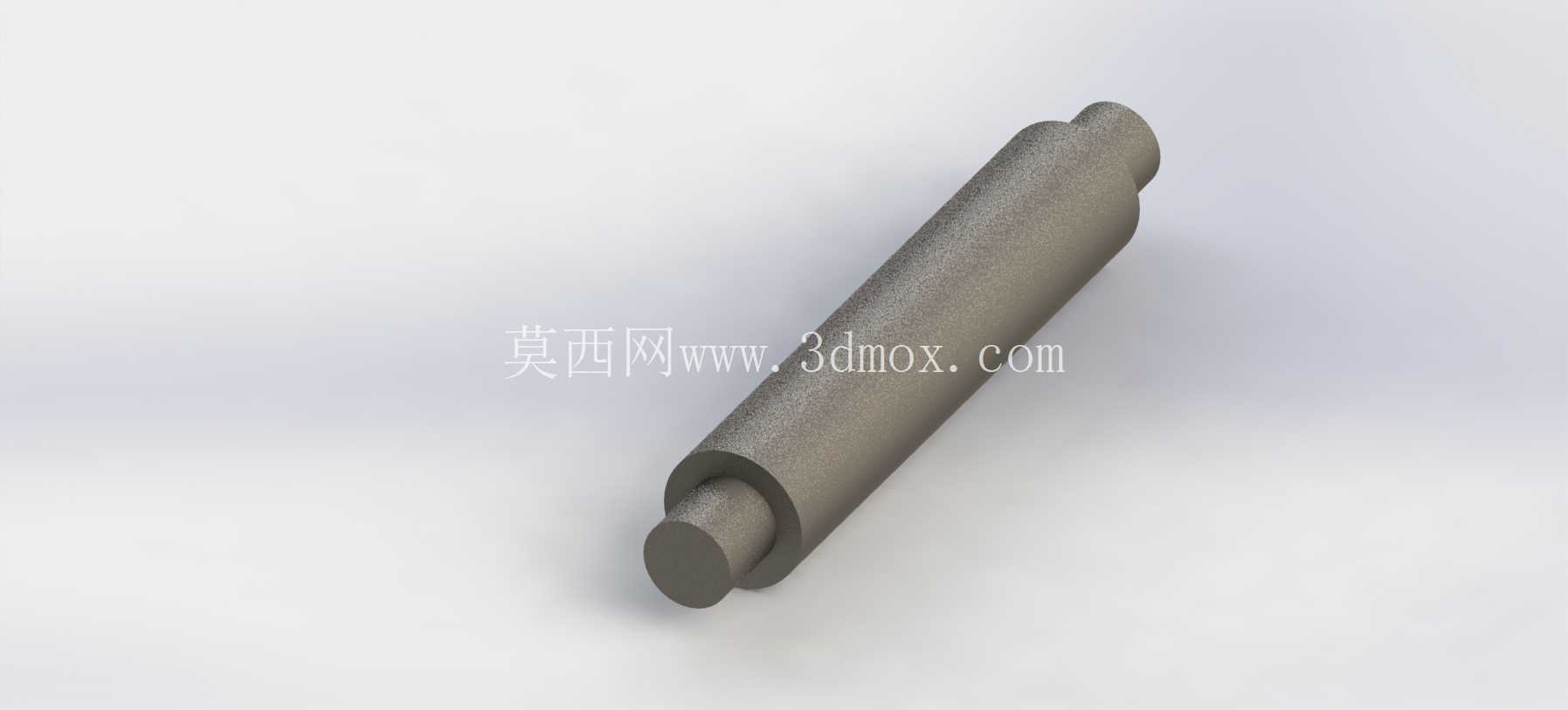

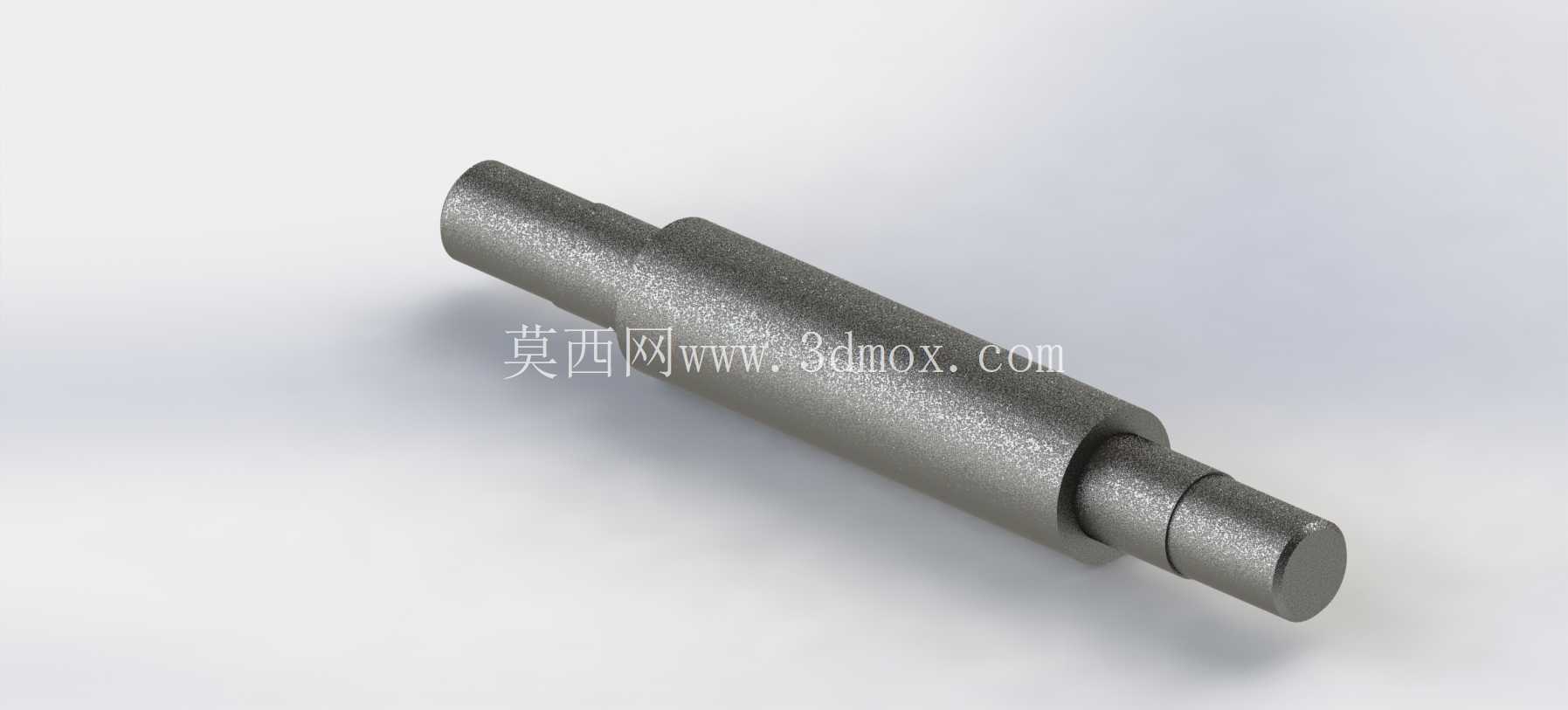

　　炮架部分采用深色硬质材质的模拟设计，两侧支撑板做了对称的弧形轮廓，既匹配炮管的安装倾角，也预留了炮尾的操作空间，炮架与炮管的连接位置设置了圆柱形转轴结构，可实现小角度的俯仰调节，满足不同陈列场景的角度展示需求；炮架中部设置了横向的连接轴，既提升了两侧炮架板的连接强度，也作为轮组的安装定位基准，保证两侧轮组的同轴度，避免摆件放置时出现倾斜不稳的问题。轮组部分采用四个辐条式车轮结构，每个车轮设置八根径向辐条，轮缘做了加厚处理，模拟古炮的木质轮缘包铁的结构特征，车轮与轮轴之间采用间隙配合的装配设计，既可以实现车轮的灵活转动，也控制了装配间隙，避免轮组晃动带来的整体结构不稳；轮组的安装位置经过重心校核，当炮身处于水平状态时，整体重心落在四个车轮的支撑面中心区域，即使放置在光滑的展示台面上也不会出现倾翻的问题。

　　从安装边界来看，整体结构的最大外轮廓尺寸控制在可适配常规展示柜、桌面陈列的范围内，宽度方向以两侧轮缘的最外端为边界，长度方向以炮口最前端到炮架尾部的最远端为边界，高度方向以炮管最高点到车轮最低点为边界，所有突出结构均做了圆弧过渡处理，没有外凸的尖锐结构，满足工艺礼品的安全设计要求。设计过程中针对不同的加工工艺做了结构适配，如果采用金属浇铸工艺，炮身的环形加强筋位置做了拔模斜度处理，避免脱模时出现结构拉伤；如果采用3D打印工艺，所有悬空结构的角度均大于45度，无需额外添加支撑即可完成打印，降低后期处理的工作量；如果采用注塑工艺，炮架与轮组的壁厚控制在均匀的2mm范围内，避免注塑过程中出现缩痕、翘曲的问题。

　　在场景适配层面，这款结构既可以作为单独的桌面装饰摆件，也可以等比例放大后作为主题乐园、历史展馆的户外陈列模型，放大后的结构可在炮架内部增加配重腔体，提升户外放置时的抗风稳定性，轮组部分可增加锁止结构，避免陈列时出现非预期的滑动。结构细节上，炮管尾部的圆球状结构既还原了古炮的尾纽设计特征，也作为整个摆件的尾部配重，平衡炮管前端的重量，进一步提升整体放置的稳定性；炮架与轮轴的连接位置做了沉孔设计，轮轴的端部不会突出于炮架外表面，既提升了外观的整体性，也避免轴端刮蹭放置台面或者划伤使用者。
