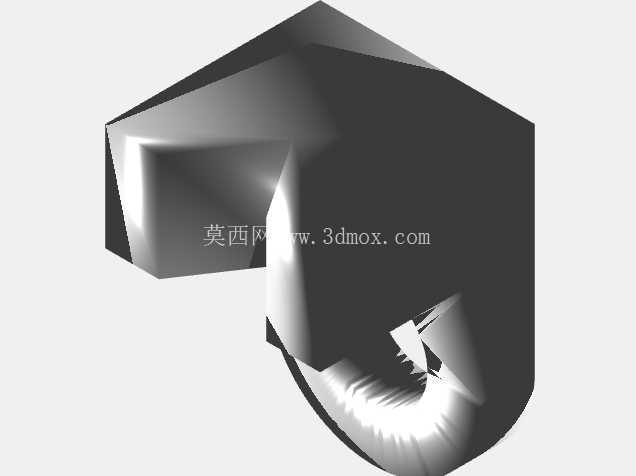

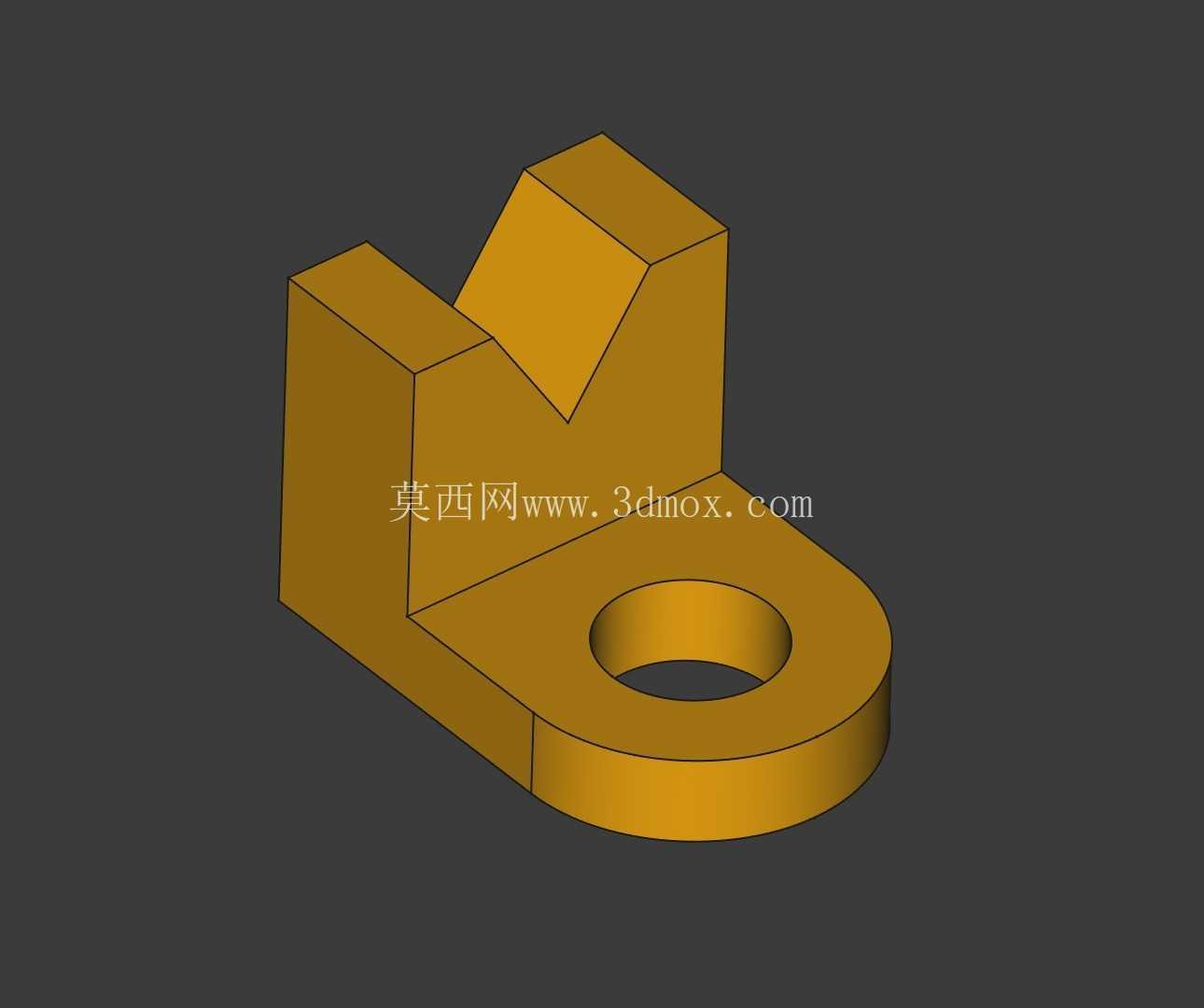

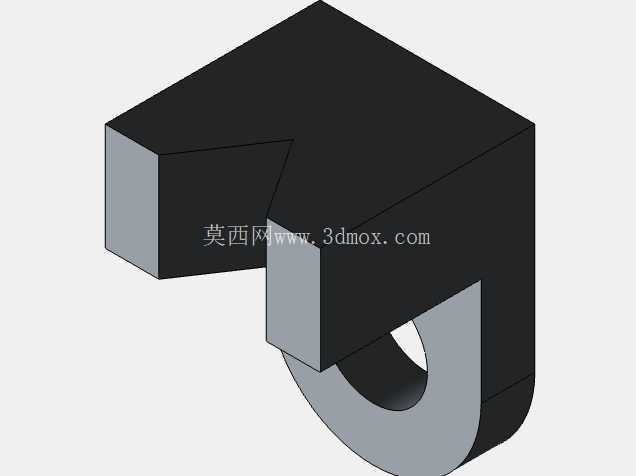

带圆底安装孔V型支撑定位支架

　　在小型自动化装配线、实验室流体管路排布、桌面级机械实训台这类对安装空间有严格限制的场景里，支撑类零件往往需要同时兼顾定位精度、安装便捷性与结构紧凑度，这款带圆底安装孔的V型支撑支架，就是针对这类窄空间支撑定位需求设计的结构件。从实际安装边界来看，底座采用整圆形结构，中心开设的贯通安装孔可适配M4到M6规格的内六角螺栓，安装时无需在安装面开设复杂的定位槽，仅需预制对应规格的螺纹孔即可完成固定，圆形底座的外轮廓没有突出的棱角，在排布密集的安装面板上，不会和相邻的阀件、传感器接头产生干涉，哪怕是在间距仅15mm的安装孔阵列里，也能顺利完成装调，不会出现边角卡滞的问题。

　　上部的V型切口采用90度夹角设计，这个角度是经过实际工况验证的通用支撑角度，既可以适配直径3mm到12mm的圆柱类杆件、管道、光轴，也能对截面为方形的型材、角件提供稳定的两点支撑，不会出现单点接触导致的工件偏转问题；V型切口的两个支撑面做了0.2mm的倒角处理，一方面可以去除机加工产生的毛刺，避免安装时刮伤工件表面镀层，另一方面在放置工件时能起到导向作用，哪怕是手动上料也能快速将工件滑入定位位置，不需要反复调整对位。从结构受力的角度设计时，特意将V型支撑的立板和圆形底座做了一体化的过渡衔接，没有采用拼接式结构，避免了连接缝隙带来的应力集中问题，当支撑的工件受到垂直方向的载荷时，力可以顺着立板直接传递到底座的整个安装面，不会在立板根部出现应力断裂的风险；整体壁厚做了均匀化处理，最薄位置不小于3mm，不管是采用PLA材料3D打印做原型验证，还是采用铝合金、不锈钢做机加工量产，都不会出现壁厚不均导致的加工变形问题。

　　在实际应用场景中，这款支架可以直接用作小型气动管路的固定支撑，替代传统的管夹结构，更换管路时不需要完全拆卸支架，仅需将管路从V型槽中取出即可，维护效率比传统管夹提升近40%；在桌面级机器人实训平台上，它可以作为光轴的临时支撑座，搭配顶丝结构就能快速搭建简易的直线滑动导向结构，不需要采购专用的导向轴支座，大幅降低实训台的搭建成本；在小型工件的检测工位上，两个配对使用的该款V型支架可以作为轴类零件的检测支撑，将待检测的销轴、小轴架在V型槽上，就能用百分表检测工件的圆跳动、同轴度参数，支撑稳定不会出现晃动，检测重复精度可以控制在0.02mm以内。设计时还考虑了不同安装场景的适配性，圆形底座的下表面做了0.1mm的浅沉台，当安装面存在轻微平面度误差时，沉台结构可以抵消安装面的不平整，避免支架安装后出现倾斜，导致V型槽的支撑角度出现偏差；立板的后侧没有多余的突出结构，在靠墙或者靠设备侧板安装时，支架可以完全贴紧安装立面，不会因为结构突出浪费安装空间。和常见的直角L型支撑座相比，这款V型支架不需要额外加工适配工件的圆弧定位面，一个支架就能覆盖一定直径范围内的圆柱类工件支撑需求，减少了备件的种类，在设备维护时不需要储备多种规格的支撑座，降低了备件管理的成本。

　　在3D打印快速制作原型时，该结构不需要添加额外的支撑材料，V型切口的斜面角度刚好满足FDM打印的自支撑角度要求，打印完成后仅需去除底座的少量 raft 支撑即可使用，打印成功率高，非常适合设计阶段快速验证支撑方案；如果采用金属材料量产，结构的外形规则，没有复杂的曲面特征，采用普通的三轴铣床就能完成全部加工工序，不需要定制特殊刀具，加工成本可控，单批次加工的良率可以达到98%以上。在管路排布场景中使用时，V型槽的开口方向可以根据管路走向调整，松开底座的固定螺栓就能旋转支架调整V型槽的朝向，不需要重新打孔定位，在现场管路改线时可以快速调整支撑位置，适配管路的走向变化，这一点是传统的固定式管夹无法实现的。针对有洁净要求的应用场景，该结构没有狭小的积尘缝隙，所有转角都做了圆角过渡，清洁时可以直接用无尘布擦拭整个表面，不会在结构缝隙里积存灰尘或者切削液残留，满足小型洁净装配工位的使用要求。
