曲面流线型离心式叶轮结构设计

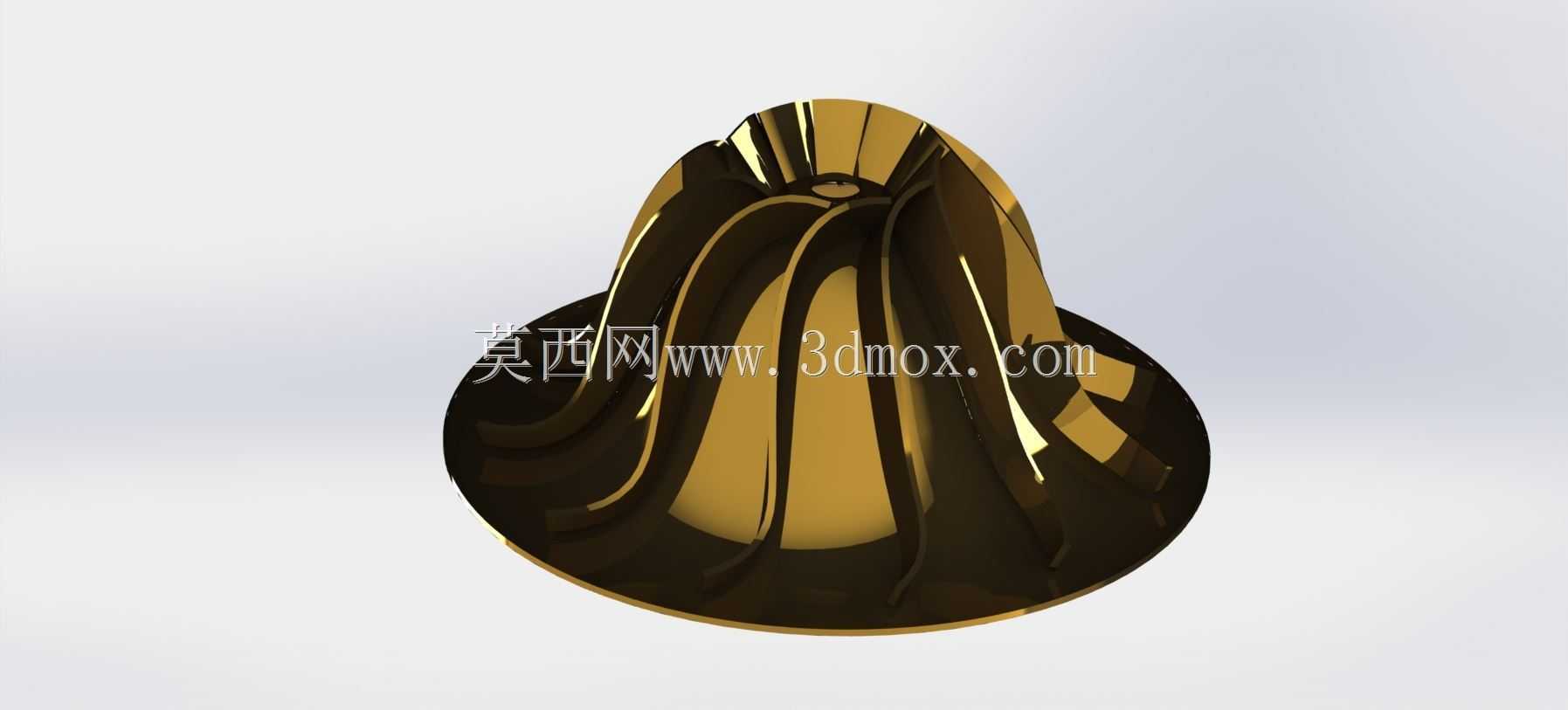

　　在流体输送类设备的核心过流部件设计中，叶轮的曲面构型直接决定了整机的运行效率与运行稳定性，本次完成的这款叶轮采用一体化曲面成型结构，整体呈现钟罩式外轮廓，从底部圆形安装基座向上逐步收窄形成弧形导流帽结构，叶片沿周向均匀分布在基座与导流帽之间的流道区域，每一片叶片都采用大曲率顺滑曲面过渡，没有突兀的折角或直角结构，能够最大程度降低流体在流道内的局部阻力损失。

　　从实际应用场景来看，这类构型的叶轮可适配中低压离心式流体输送设备，既可以用于常规清水输送的离心泵过流端，也可通过调整材质适配轻度含杂流体的输送工况，在暖通循环、工业供水、小型流体增压系统中都能作为核心做功部件使用。设计过程中首先确定了底部安装法兰的边界尺寸，安装面为平整环形结构，预留的中心定位孔可与设备主轴直接配合，周向的安装孔位可根据不同的主轴连接方式做适配调整，安装基座的厚度经过受力校核，能够承受额定转速下的离心载荷与流体轴向推力，不会出现运行过程中的基座形变问题。

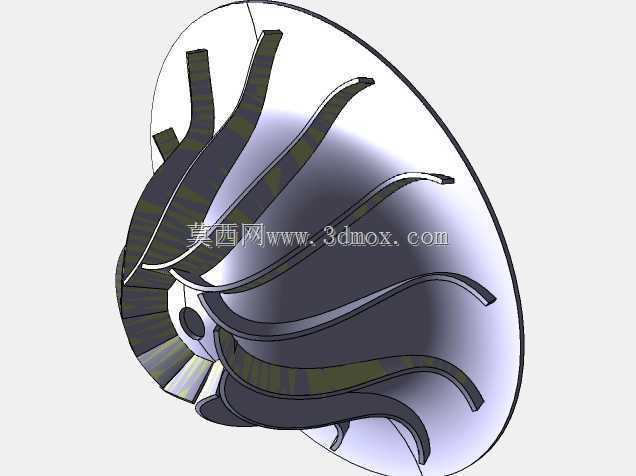

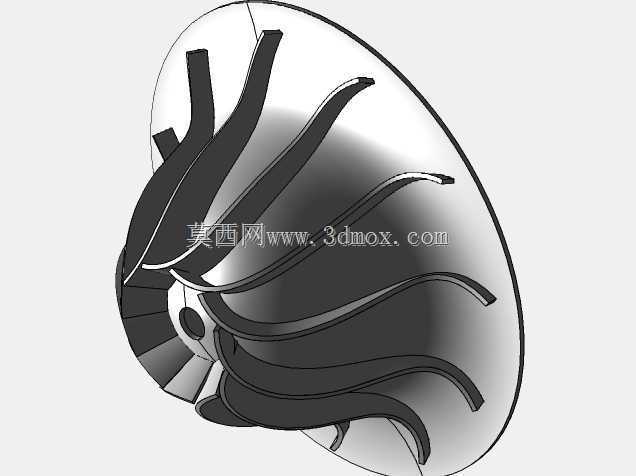

　　叶片的曲面设计是整个结构的核心，每一片叶片的进口端做了圆弧导角处理，能够让进入流道的流体平滑贴合叶片型线，避免进口端的流体冲击造成的能量损失与运行噪音；叶片从进口到出口的型线采用等变曲率过渡，出口端的安装角度经过流道截面变化校核，保证流体在流出叶轮时的速度方向与后续蜗壳的导流方向匹配，减少流出端的水力冲击。相邻叶片之间形成的流道截面从进口到出口呈现均匀扩大的趋势，能够让流体在流道内逐步完成动能到压力能的转换，避免流道截面突变造成的局部涡流，这一设计也能有效降低叶轮运行过程中的轴向力不平衡问题，减少设备主轴端的轴承载荷，延长整机的维护周期。

　　顶部的导流帽结构采用光滑圆弧曲面，与叶片的上端顺滑衔接，没有装配缝隙，能够避免流体在叶轮顶部区域形成滞留涡区，同时导流帽的弧形轮廓可以引导入口处的流体均匀分配到每一个叶片流道内，不会出现偏流造成的个别流道负载过大的问题。整个叶轮的壁厚采用均匀化设计，所有曲面过渡位置都做了等壁厚处理，既能够满足结构强度要求，也能控制叶轮整体的转动惯量，降低设备启动阶段的电流冲击，同时均匀的壁厚也适配多种加工成型工艺，不管是采用五轴铣削加工做金属原型，还是采用模具注塑、铸造做批量生产，都能保证成型后的尺寸精度与结构一致性，不会出现壁厚不均造成的成型缺陷。

　　在安装边界的考量上，叶轮的整体轴向高度控制在适配常规悬臂式泵腔的尺寸范围内，最大外圆直径与泵腔内壁的间隙预留了合理的运行间隙，既不会因为间隙过大造成流体回流降低效率，也不会因为间隙过小在运行过程中出现刮蹭泵腔的问题。叶片的边缘位置都做了小圆角钝化处理，避免长期运行过程中叶片边缘被流体中的杂质冲蚀磨损，延长叶轮的实际使用寿命。从受力角度分析，周向均匀分布的叶片结构让整个叶轮的质心落在旋转中心轴线上，做动平衡校正时不需要额外添加过多的平衡配重，就能达到高精度动平衡要求，保证高转速运行下的振动值控制在标准范围内，不会因为叶轮不平衡造成设备整机振动超标、密封件过早损坏的问题。

　　实际选型适配过程中，这款叶轮的结构可以根据不同的流量扬程参数需求，调整叶片的出口角度、流道宽度以及整体外圆尺寸，不需要重新做整体架构的改动，基础曲面模型可以直接通过参数调整衍生出不同参数的系列化型号，大幅缩短同类型产品的开发周期，减少重复建模的工作量。曲面建模过程中全程采用G2连续的曲面过渡要求，所有相邻曲面之间的曲率连续，不存在曲面折痕，导入流体仿真软件时可以直接生成高质量的流体域网格，不需要额外做几何修复工作，能够提升后续仿真分析的效率与计算精度。
