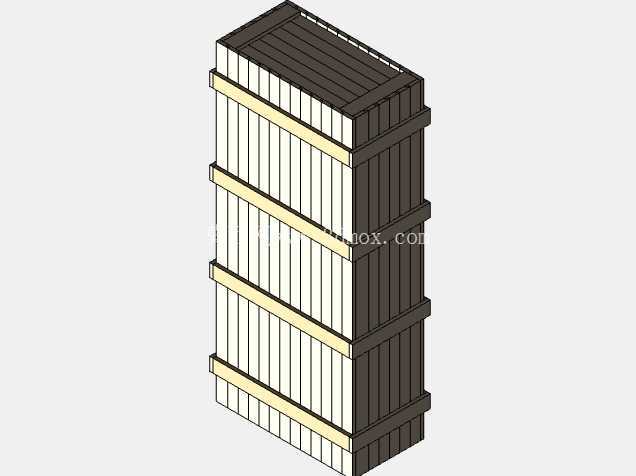

转子运输用带衬垫木制防护包装箱

在重型旋转类零部件的跨厂区转运、外协加工交付以及成品出厂物流环节，转子类零件的防护一直是包装设计的核心难点——这类零件普遍带有精密加工的配合轴颈、平衡校验后的整体动平衡精度要求，部分带绕组的转子还存在绝缘结构易受磕碰损伤的风险，常规的裸装、简易捆扎或者普通瓦楞纸箱包装根本无法满足长途陆运、吊装周转过程中的防护需求，带衬垫的木制包装就是针对这类场景开发的专用周转防护结构。从实际使用场景来看，这类包装箱主要适配中小型电机转子、泵类叶轮转子、小型汽轮机转子等重量在数百公斤以内的回转类零件，既可以满足生产车间内部工序间的周转吊运，也能适配干线物流的堆码、装卸作业要求，相比全金属焊接包装箱，木制结构自重更轻，原材料采购和加工成本更低，且在到达目的地后可以快速拆解回收，不会产生过多的工业包装废弃物。

从功能特性上看，这套包装结构的核心防护逻辑是“硬壳承载+软衬定位”，外部的实木拼接箱体承担堆码压力、吊装拉力以及外部冲击的第一道防护，箱体板材采用经过干燥处理的硬杂木拼接，相邻板材之间做企口咬合拼接，避免运输过程中箱体受震散架，箱体的边角位置加装L型实木护角，抵消装卸过程中磕碰、侧摔带来的边角冲击力，箱体两侧预设的吊装缺口位置做了加厚木方补强，避免钢丝绳吊装时勒裂箱体板材。内部的衬垫结构是整个包装的核心设计点，衬垫根据转子两端轴颈的外形做仿形铣削凹槽，凹槽的弧度与轴颈外圆完全贴合，衬垫材质选用弹性适中的高密度硬质木材或者胶合层压木，部分对表面防护要求更高的场景会在凹槽表面粘贴一层薄毛毡，避免轴颈的机加工表面在运输过程中被硬木划伤；衬垫与箱体底板之间通过沉头螺栓固定，不会在运输过程中出现移位，转子放置到位后，上部会加装一块同形的压衬，通过箱体两侧的压紧螺栓将转子牢牢夹持在上下衬垫之间，完全限制转子在箱体内的轴向、径向窜动，哪怕运输过程中出现急刹车、路面颠簸带来的纵向、横向加速度，转子也不会与箱体内壁发生碰撞。

在设计思路上，这套包装没有采用过度冗余的结构设计，所有尺寸都围绕适配转子的外形边界做最小化设定：首先根据被包装转子的最大回转直径确定箱体的内部净宽度，预留出衬垫的安装厚度后，两侧仅保留不超过20mm的安全间隙，避免箱体内部多余空间带来的零件晃动空间；箱体的内部净长度则根据转子的总长度确定，两端衬垫的安装位置刚好对应转子两端的轴颈位置，确保转子的重心落在箱体的中心线上，吊装过程中箱体不会出现倾斜。衬垫的凹槽深度设计也经过反复校核，凹槽深度为轴颈直径的三分之一，既保证足够的接触面积分散转子的重量压力，避免运输过程中衬垫被压溃，也不会因为凹槽过深导致转子放置、取出时出现卡滞。箱体的箱盖采用可拆卸式结构，通过四周的弹簧搭扣与箱体连接，开箱时不需要额外工具就能快速打开，方便收货方快速查验内部零件，同时箱盖内侧也会加装一层缓冲垫，避免堆码时外部压力直接传递到转子上。

从安装边界和适配性来看，这套包装箱的外部尺寸严格适配国内常规的货运托盘尺寸，箱体底部预留有标准的叉车进叉槽，既可以直接用叉车周转，也可以固定在标准托盘上进行整托发运，不需要额外制作适配底座。箱体的额定承载重量根据木方的截面尺寸做了明确的冗余设计，静态堆码时可以承受三层同等重量包装箱的压力，满足物流仓库的堆码存储要求；吊装时可以通过两侧的吊装缺口直接穿钢丝绳起吊，不需要额外加装吊装吊具，适配车间内的桥式起重机、户外的汽车吊等常规吊装设备。在实际工程应用中，这类带衬垫的木制包装相比传统的稻草填充、泡沫填充包装，防护可靠性提升非常明显，不会出现填充材料受潮变形、碎屑进入转子配合间隙的问题，同时衬垫结构可以根据不同型号的转子快速更换，同一个箱体只需要更换内部衬垫就能适配不同尺寸的转子，大幅降低了多品种小批量转子产品的包装成本，也减少了包装物料的库存种类。需要注意的是，这类木制包装在投入使用前需要经过熏蒸热处理，满足出入境检验检疫的要求，适配出口产品的跨境运输需求，箱体外部不需要额外做防水涂层处理，仅需要在衬垫与转子接触的位置做防锈纸包覆，就能满足为期3个月以内的运输存储防锈要求。
