绿色垂直安装通孔接线端子结构设计

　　在低压电源回路的PCB板装接场景里，这类垂直安装的通孔接线端子是板端进线连接的核心部件之一，常配套小功率电源变压器的次级输出接线使用，解决PCB板与外部导线的可靠连接问题，避免直接焊线带来的易脱落、维护不便的缺陷。从实际使用场景来看，这类端子广泛应用在小型开关电源、工控IO板、低压配电控制板的板端接线位，适配2.5平方及以下的单股或多股铜导线，导线插入后通过顶部的锁紧螺丝压接固定，无需额外焊接导线，现场接线、后期维护的效率远高于直接焊线的连接方式。

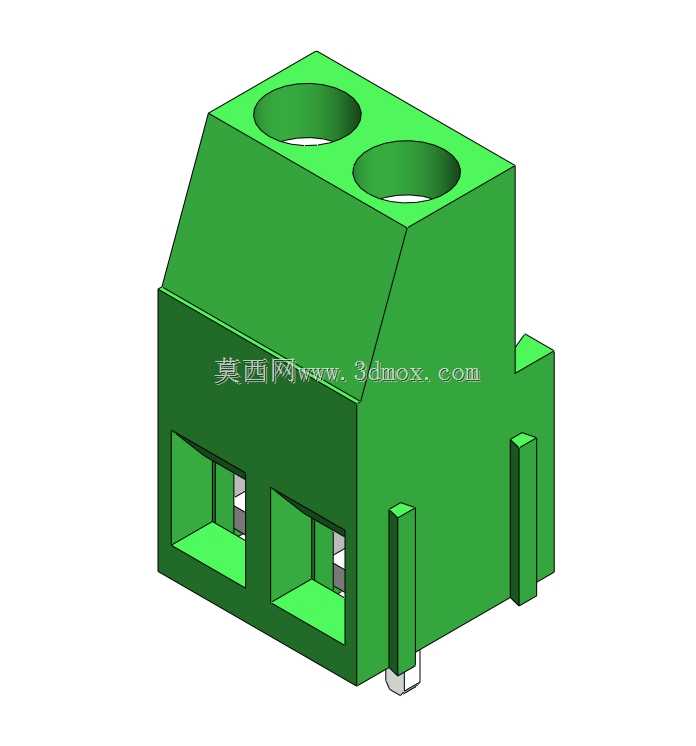

　　设计上采用90度垂直安装座取向，插装后端子主体垂直于PCB板面，不会额外占用PCB板面的横向布局空间，对于板上元件排布密集的电源板来说，这种垂直结构能最大化利用板上垂直空间，减少对周边元件的布局干涉。触点螺距设置为5mm，这个间距是低压小电流接线端子的通用安全间距，能够满足AC380V及以下电压等级的电气间隙要求，避免相邻接线位之间出现爬电、击穿的风险。端子整体高度控制在19mm，宽度10.1mm，深度10.1mm，安装边界清晰，插装时引脚对应PCB上预设的通孔，过波峰焊后即可完成固定，引脚的长度适配常规1.6mm板厚的PCB，焊盘伸出板面的长度控制在1.2-1.5mm，既能保证焊锡浸润充分，又不会因为引脚过长导致焊后剪脚工序额外增加工作量。

　　外壳采用绿色阻燃工程塑料材质，是行业内接线端子的常用配色，便于生产装配时快速识别元件类型，同时塑料材质的绝缘性能满足低压电器的绝缘要求，阻燃等级达到UL94-V0级别，能够在回路出现过载发热时延缓外壳燃烧速度，提升设备使用安全性。端子内部的导电部件采用镀锡铜材质，兼顾导电性能与抗氧化能力，压接导线时的接触电阻小，长期通电运行时的温升控制在标准允许范围内，不会因为接触不良导致局部过热引发故障。

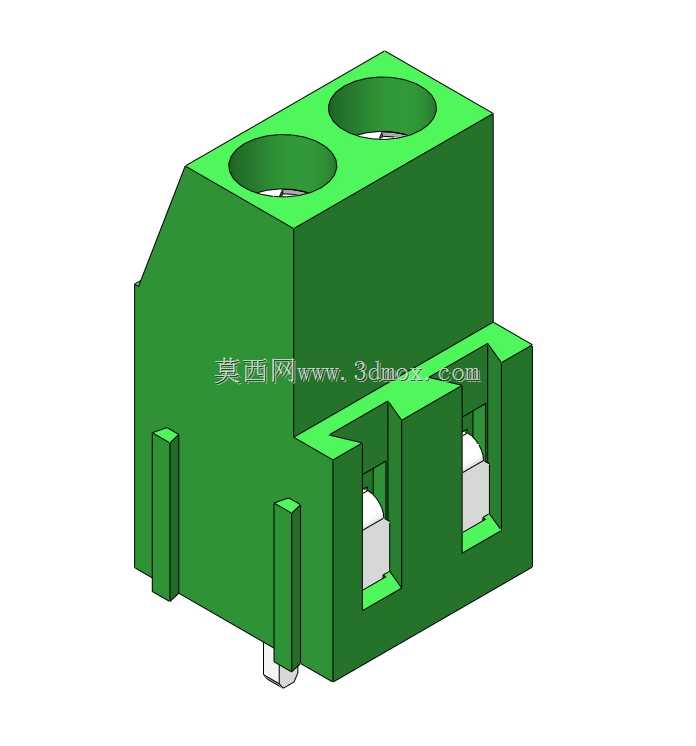

　　从结构设计的细节来看，端子的进线口做了倒角导向设计，导线插入时无需精准对准即可顺利进入压接腔，降低现场接线的操作难度；顶部的螺丝锁紧位做了沉台设计，螺丝刀操作时不会打滑，锁紧力矩控制在0.5-0.8N·m即可保证导线压接牢固，同时不会因为力矩过大损坏塑料外壳。两侧的定位柱在插装时可以先卡入PCB的定位孔，完成波峰焊前的预固定，避免过焊时端子出现偏移、浮高的问题，保证焊接后端子的垂直度符合装配要求。两个接线位的独立腔体设计，能够避免压接时导线丝散出搭接到相邻接线位造成短路，每个压接腔的内部空间适配对应线径的导线，压接后导线被牢牢固定在腔体内，承受50N以上的轴向拉力不会松脱，满足设备运输、使用过程中的抗振动要求。

　　在选型适配时，需要注意端子的安装孔位尺寸与PCB Layout的匹配性，引脚孔径设置为1.2mm，焊盘直径2.5mm，相邻焊盘中心距严格对应5mm的螺距，避免出现插装困难的问题。同时这类端子的额定电流为10A，适配小功率电源变压器的输出回路，不能用在大电流的主回路接线位置，选型时需要匹配回路的实际载流需求，避免长期过载运行导致端子过热损坏。整体结构的组装可行性经过实际生产验证，所有零部件均可以通过自动化设备完成组装，生产效率高，成本可控，适合批量应用在各类低压电子设备的板端接线场景中。
