军用拉动手柄式开关结构设计

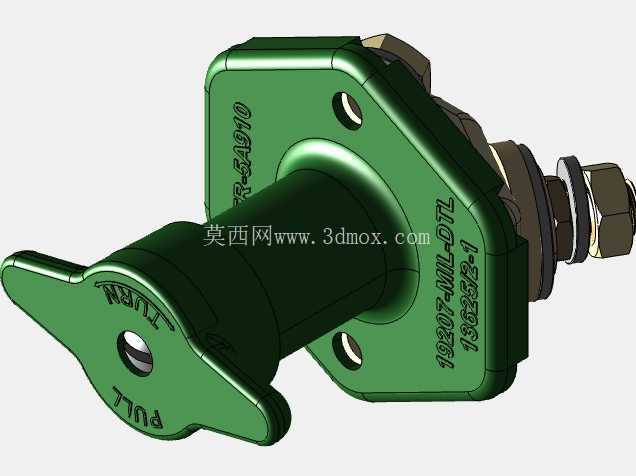

　　这款拉动式开关主要面向军工装备、特种作业载具的电气回路通断控制场景设计，常见于装甲车辆、机载设备、野外通讯基站等需要高可靠性手动控制的工况中，作为应急断电、功能回路切换的手动操作部件，其操作逻辑区别于常规按压、旋钮开关，采用拉拔触发的动作形式，可避免装备运行过程中因振动、磕碰产生的误触发问题，适配强振动、大温差、高湿度的复杂作业环境。从功能特性来看，该开关采用金属主体外壳结构，表面做军绿色钝化处理，具备基础的防腐蚀、耐盐雾能力，外壳上刻印的标识清晰标注了产品型号与拉拔操作方向，操作端设计为带翼型的手柄结构，操作人员佩戴防寒手套、战术手套时也可顺利完成拉拔动作，无需额外工具辅助。

　　开关的导通触点内置在壳体内部，与外部操作手柄通过绝缘传动结构连接，拉拔行程控制在合理区间，既保证操作时的清晰到位手感，也避免行程过大造成内部结构损伤，触点部分采用耐大电流冲击的合金材质，可适配装备上的直流控制回路通断需求，减少长期使用后的触点烧蚀问题。从设计思路层面，建模过程中优先考虑了安装适配性与结构可靠性，安装法兰采用菱形带两个固定孔的结构，可直接通过螺栓固定在装备的面板、舱壁预留安装位上，法兰与安装面之间可加装密封垫圈，满足舱室隔舱的密封防护要求；接线端位于壳体后侧，采用螺纹柱加锁紧螺母的接线形式，接线完成后可通过螺母锁紧线缆端子，避免装备振动导致接线松脱，同时后侧的绝缘衬套将接线端子与金属外壳完全隔离，防止出现短路、漏电问题。

　　外形尺寸与安装边界方面，主体壳体为圆柱形结构，直径控制在适配常规面板开孔的尺寸范围内，操作手柄向外延伸的长度不会超出装备面板的外凸安全边界，避免人员通行、装备维保过程中发生刮碰；两个安装孔的孔距符合军用电气元件的通用安装尺寸规范，可直接替换同类型号的老旧开关，无需对原有安装面板进行二次加工。建模时对开关的各个配合面做了公差预留，手柄与壳体之间的配合间隙控制在合理范围，既保证操作时的动作顺畅无卡滞，也避免间隙过大导致外部粉尘、水汽进入壳体内部；法兰安装面的平面度做了严格约束，保证安装后密封垫圈能够均匀受压，实现可靠的密封效果；所有棱边位置都做了小圆角过渡处理，避免加工、装配、使用过程中出现锐边割手的问题，同时也减少应力集中，提升壳体的结构强度，应对装备运行过程中的冲击载荷。

　　这类拉动开关在实际装备应用中，通常作为主控回路的应急断电装置布置在操作人员可快速触及的位置，相比常规的按钮开关，拉拔动作的操作反馈更明确，操作人员在视线受阻、紧急处置的工况下，仅凭手部触感就能完成操作，不会出现按压力度不足、旋钮不到位导致的操作失效问题；金属外壳的结构也具备一定的抗外力冲击能力，即使受到外部磕碰、挤压也不会出现壳体破裂、内部结构损坏的情况，适配军工装备全生命周期的使用需求。
