贴片式侧发光LED元件三维结构设计

　　在消费电子、工业控制板卡、小型照明模组的PCB布局设计环节，侧发光贴片LED的选型与装配精度，直接影响整机的光效表现、结构紧凑度与长期运行可靠性，这类元件常被用于设备状态指示灯、键盘背光、超薄导光板侧入光光源、小型设备边框氛围灯等场景，区别于顶发光LED的垂直出光方向，侧发光结构的光线平行于PCB板面射出，能够在不增加板卡垂直方向厚度的前提下，实现光线沿板面侧向传导，适配超薄型电子设备的内部空间约束。

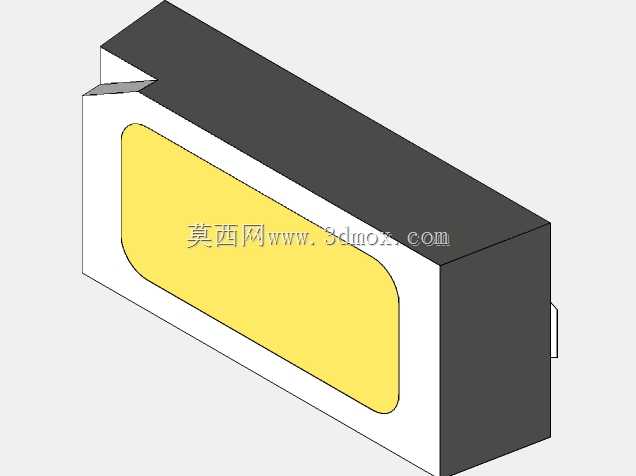

　　从实际装配需求出发，该款LED的三维结构完全遵循量产贴片元件的尺寸规范，主体封装采用黑色阻光塑壳与白色反光腔体组合设计，黑色外壳部分能够隔绝光线向非出光面的溢散，避免相邻元件之间出现光串扰问题，白色内侧腔体则通过高反射率的内壁设计，将芯片发出的光线尽可能向出光面汇聚，减少封装内部的光损，提升出光效率。出光面采用圆角矩形的柔光扩散面设计，既能够覆盖常规侧发光场景的出光角度要求，又能通过圆角过渡避免装配过程中尖锐边角划伤导光膜、遮光胶带等周边辅材，同时也能在一定程度上匀化出光效果，减少芯片本身的亮斑问题。

　　建模过程中优先考虑PCB封装匹配性，元件底部的焊盘位置、引脚伸出长度与塑壳本体的相对位置完全对应量产元件的焊接公差要求，焊盘边缘预留了符合SMT回流焊工艺的爬锡空间，避免建模尺寸偏差导致后续生成钢网开孔时出现焊接虚焊、连锡等工艺问题。元件的整体厚度控制在常规侧发光LED的标准尺寸区间内，安装时不会超出PCB板上预留的元件高度边界，适配0.8mm及以上厚度的PCB板装配需求，出光面的高度位置与常规0.5mm厚度导光板的入光面高度完全对齐，无需额外增加垫高结构即可实现光线高效耦合进入导光板。

　　结构细节上，元件端部的定位缺口设计对应PCB丝印层的极性标识位置，建模时保留了该缺口的准确尺寸与位置，能够在PCB装配时辅助作业人员快速识别元件极性，减少反向贴装的不良率。塑壳本体的分模线位置按照实际量产模具的开模方向设置，没有出现违背注塑工艺的倒扣结构，所有边角的脱模斜度都符合微型注塑件的工艺要求，若后续需要针对该元件进行封装外壳的开模验证，该三维模型可直接作为结构参考导入模流分析软件进行验证。

　　在KiCad等PCB设计软件中调用该模型时，能够直接关联对应封装的3D实体，在PCB三维预览环节准确呈现元件的实际装配高度、出光方向与周边结构件的干涉情况，比如在设计超薄键盘的背光结构时，可以通过该模型模拟LED与导光板、键盘铁板、键帽之间的位置关系，提前排查出光面被结构件遮挡、元件高度超标导致键帽卡滞等设计问题，无需等到打样阶段才发现结构冲突，大幅缩短板卡与结构件的协同设计周期。针对不同的应用场景，该模型的出光面尺寸、塑壳长度都可以根据实际选型的元件参数进行快速调整，保留了参数化修改的结构基准，设计人员只需要调整对应尺寸参数即可生成不同规格的侧发光LED模型，适配不同功率、不同出光角度的产品选型需求。
