乖巧虎Kar98k拉栓抛壳玩具内固定结构件

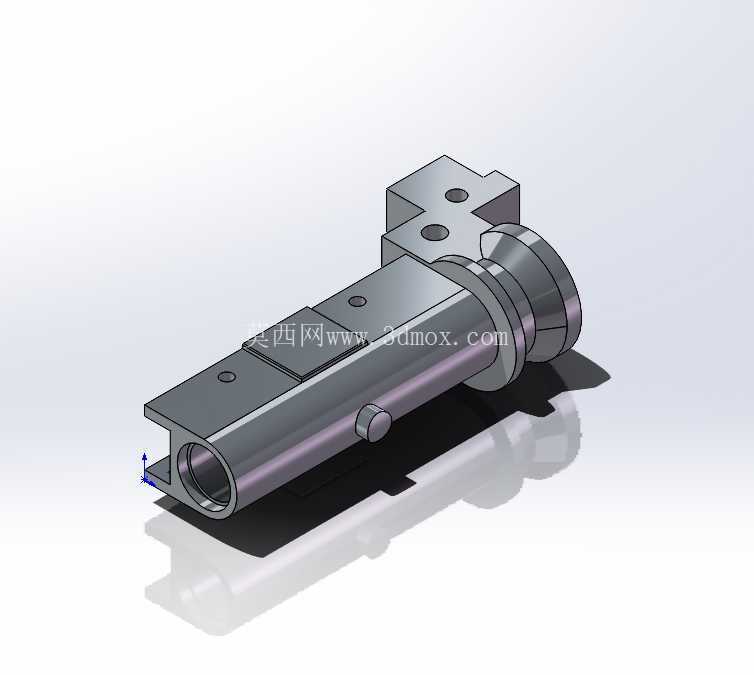

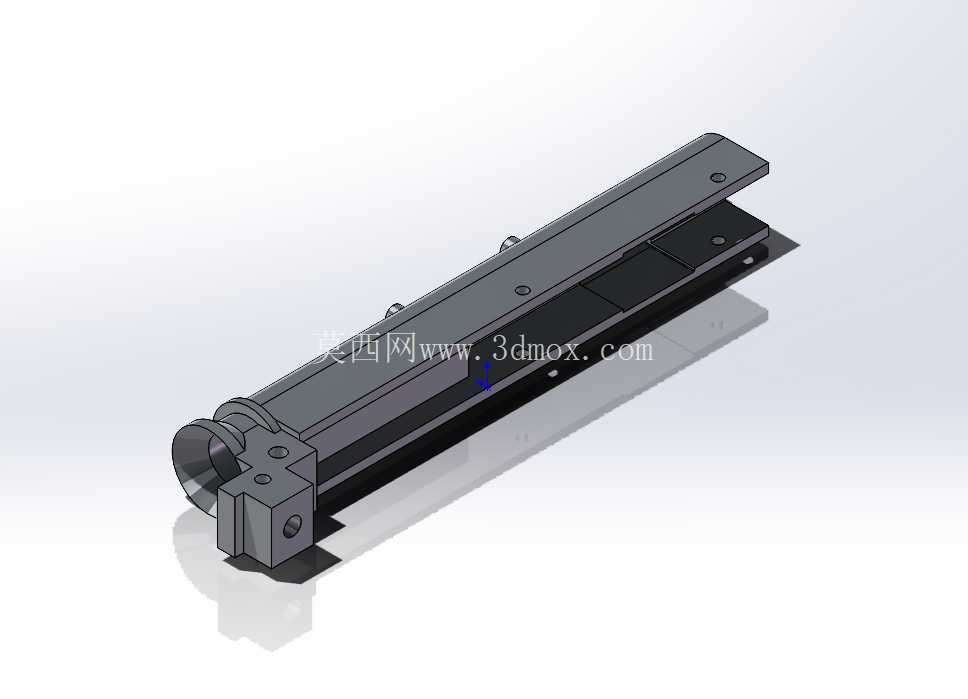

　　该结构件为乖巧虎Kar98k拉栓抛壳玩具的核心内构组件，承担主体承载、部件定位与动作传导的核心作用，适配拉栓抛壳类玩具的功能实现需求，面向玩具改装、结构复刻与个性化定制的应用场景，为相关爱好者提供结构匹配度高、加工适配性强的内构支撑方案。从实际使用场景来看，该内构直接嵌入玩具主体壳体内，是连接拉栓动作组件、抛壳执行组件、弹仓定位结构与外部壳体的核心承载基体，所有活动部件的运动轨迹均依托该内构的预设孔位与限位面实现，直接决定拉栓行程、抛壳角度、部件装配同轴度等核心使用体验。

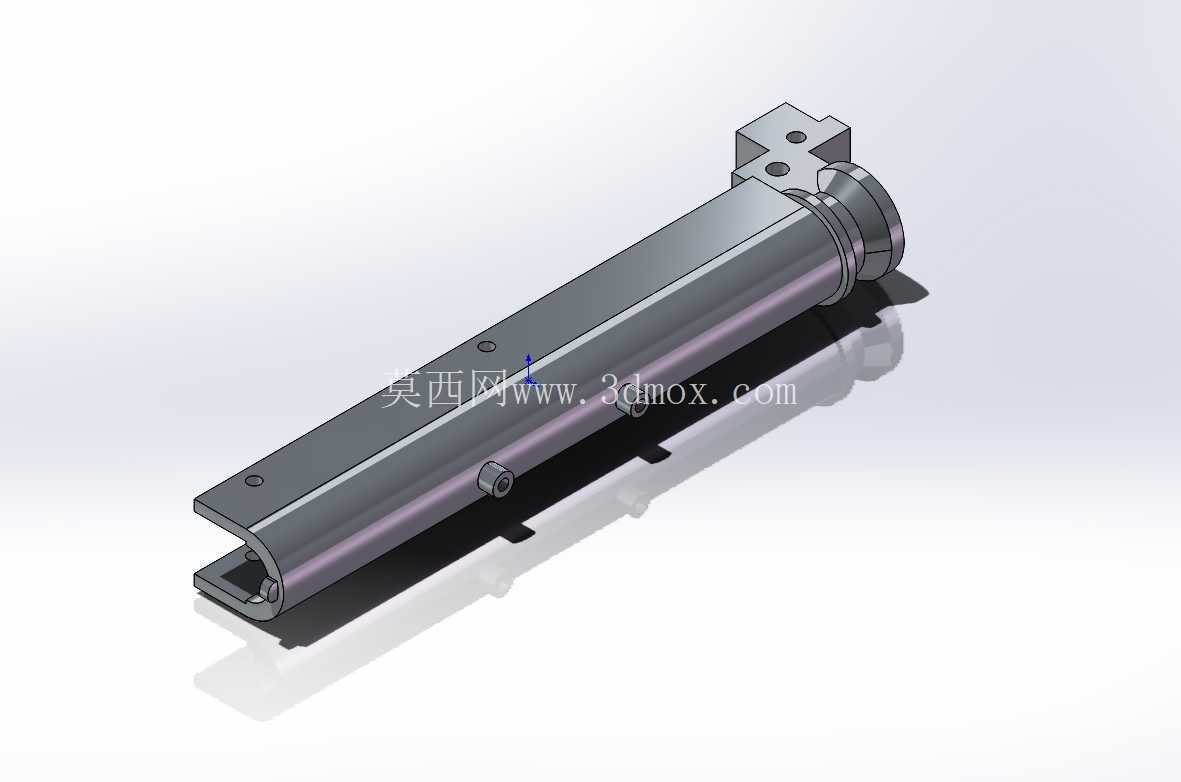

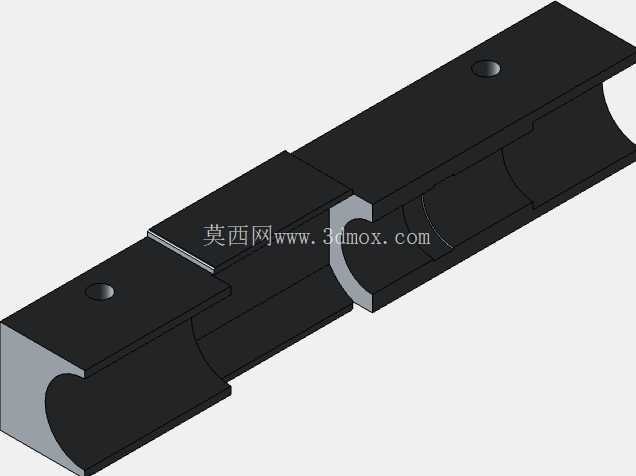

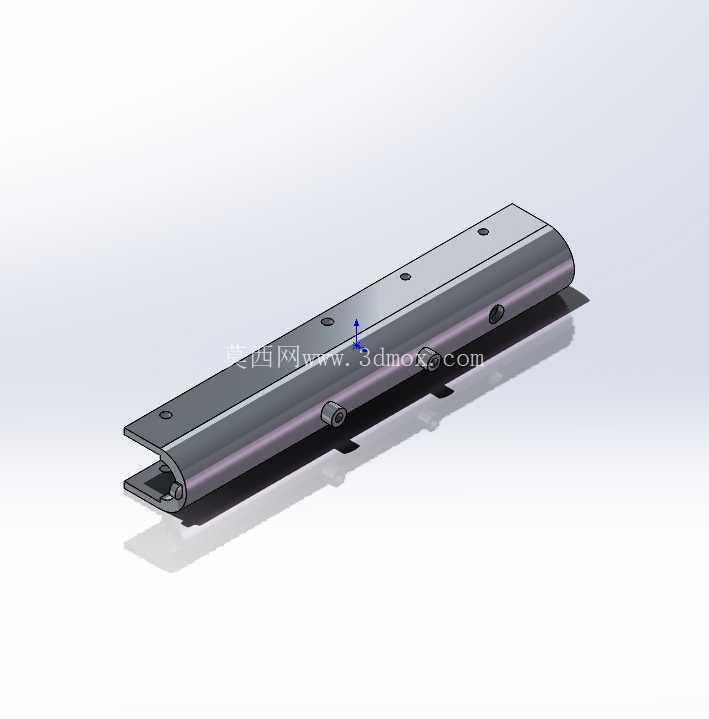

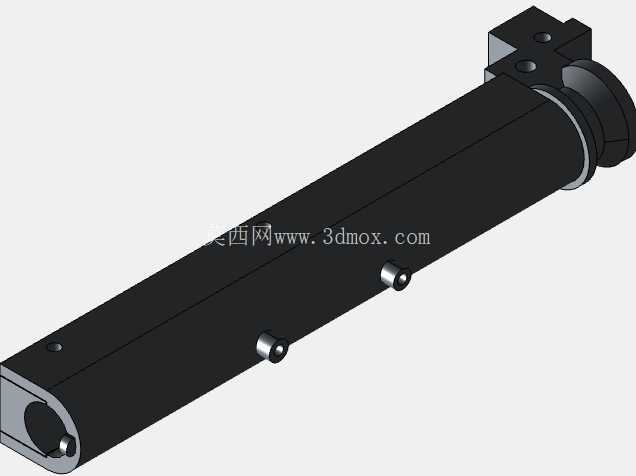

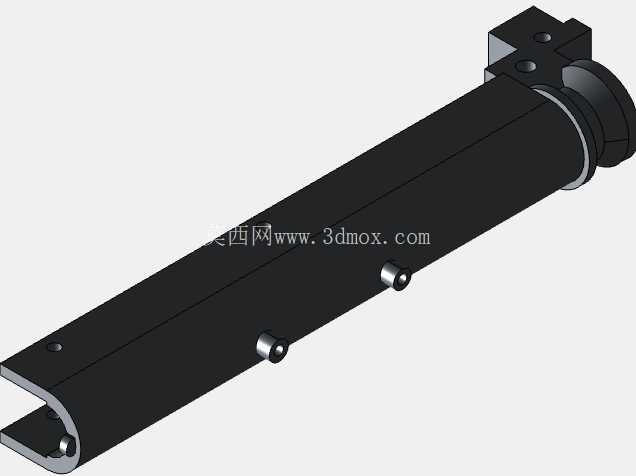

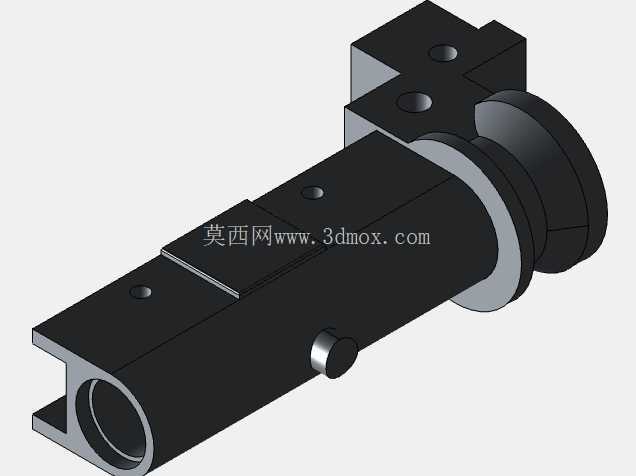

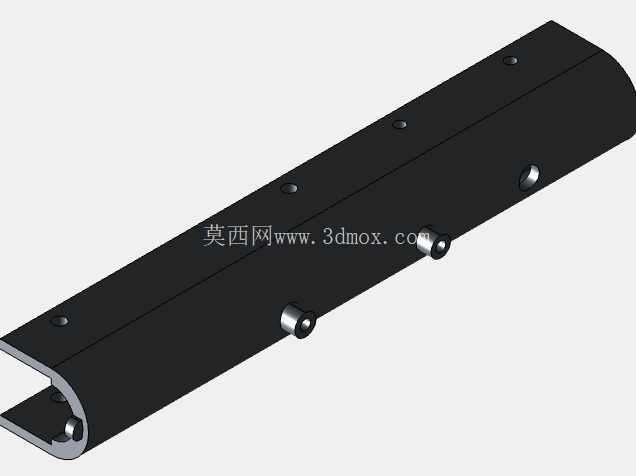

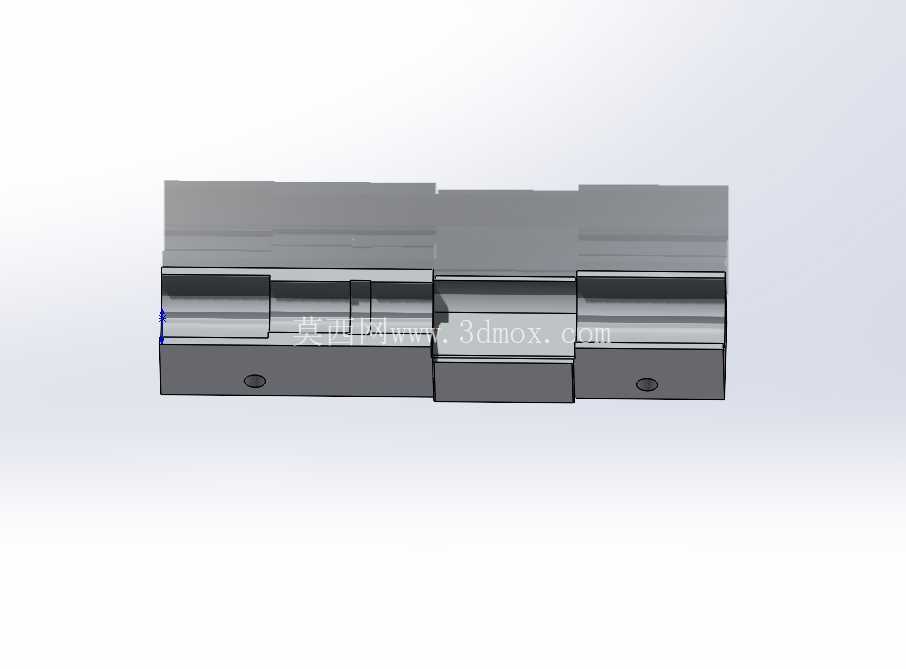

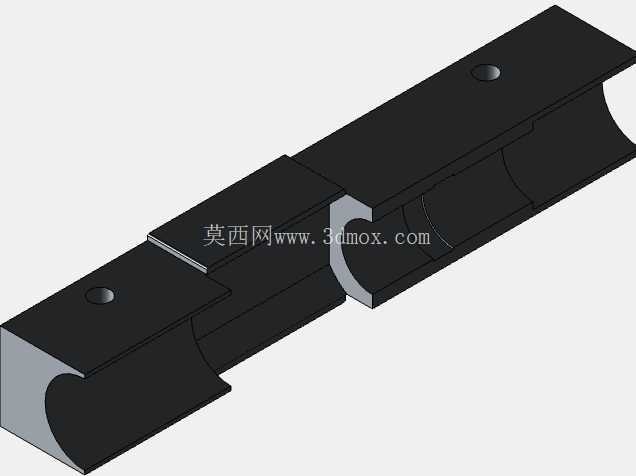

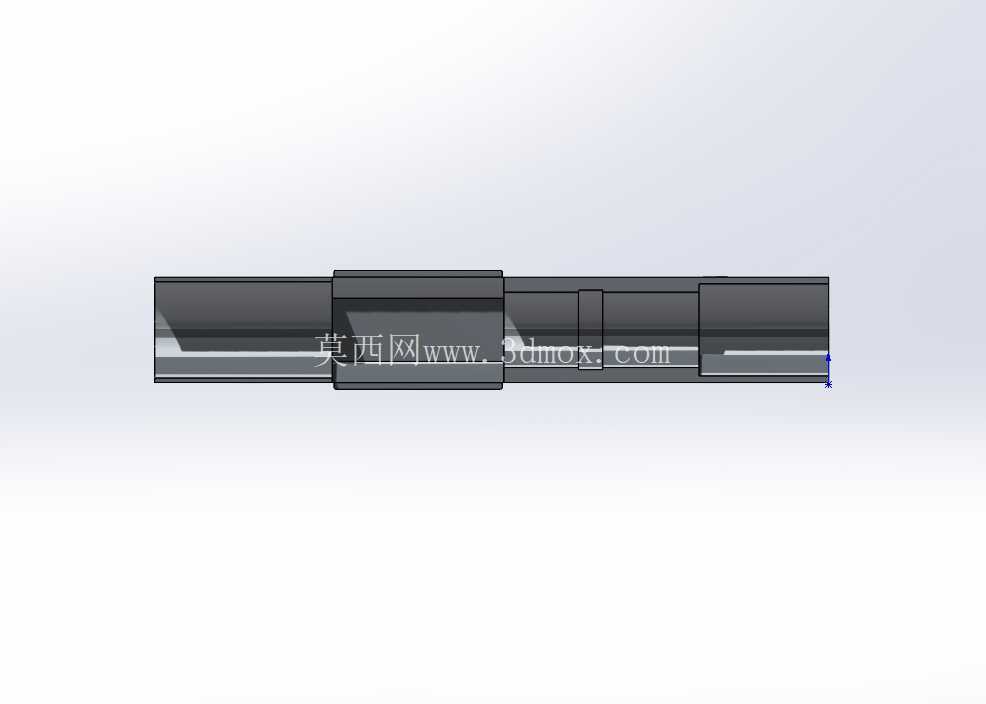

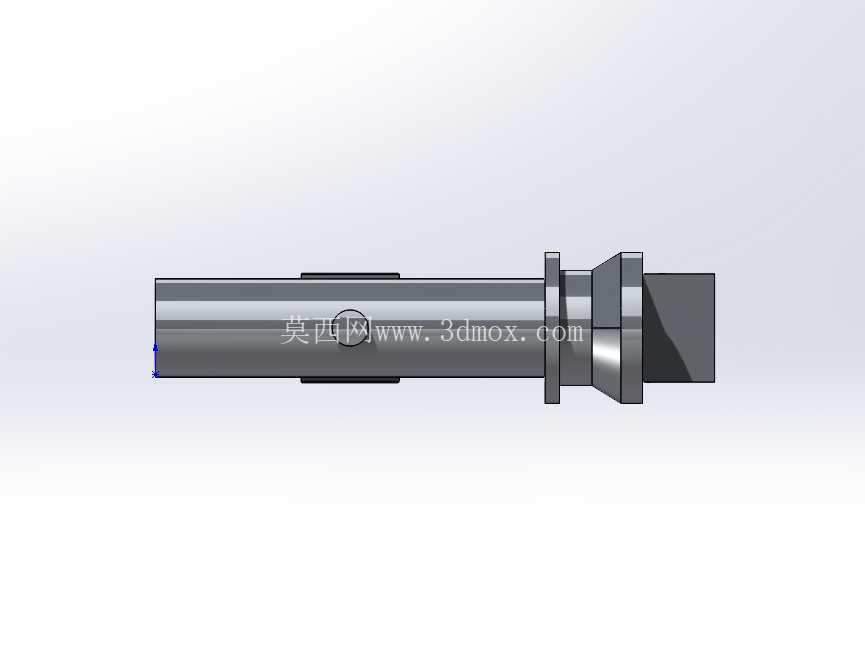

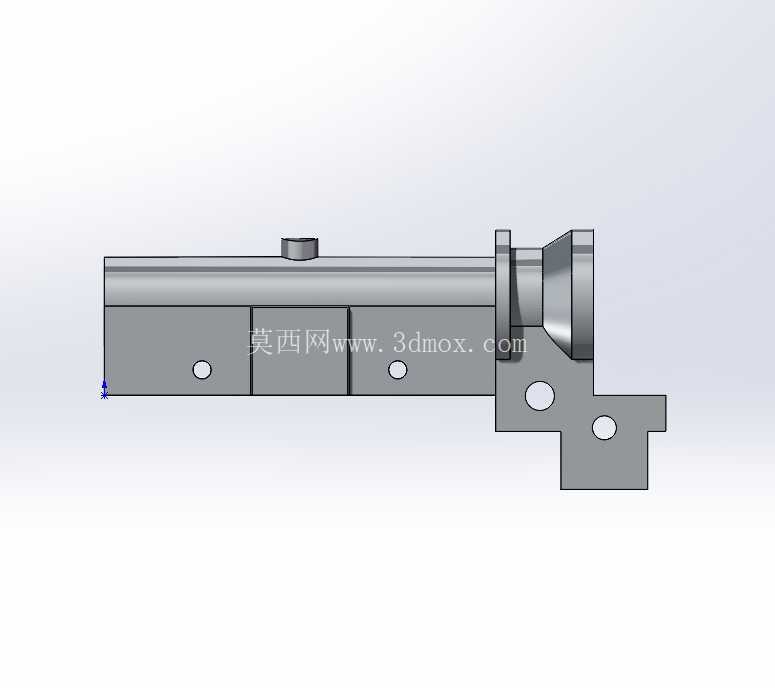

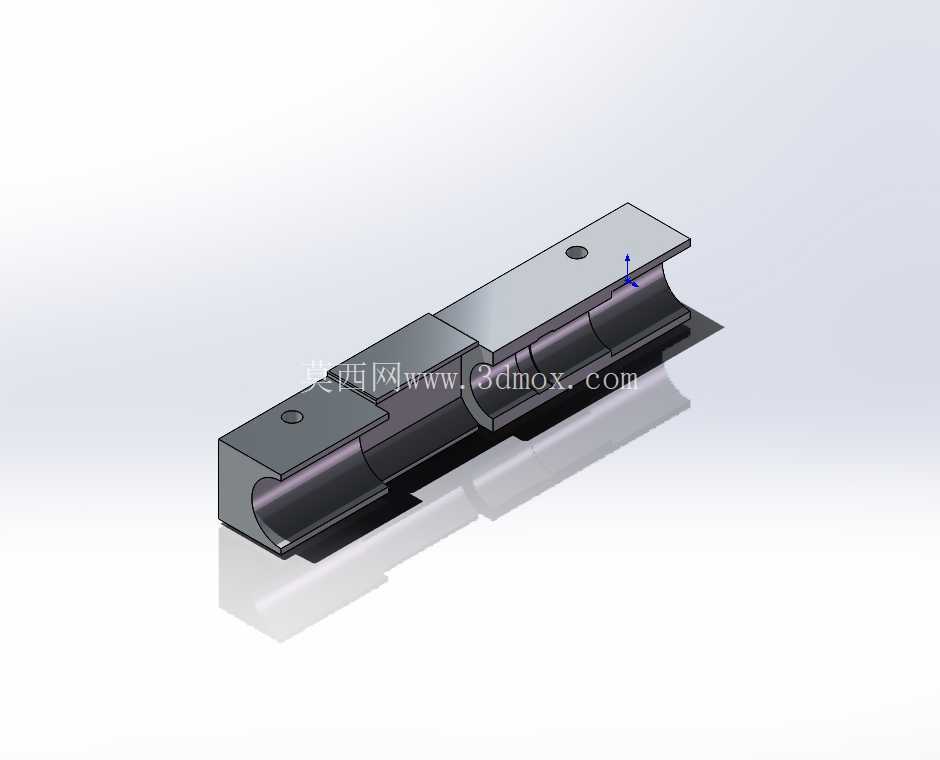

　　设计过程中优先考虑加工适配性，针对数控加工与3D打印两种常见的自制加工场景做了差异化结构优化：一体版结构采用内构填充设计，取消了分体拼接的配合间隙，整体刚性更强，加工时无需额外做拼接定位，适合长刀具一次走刀成型，减少多次装夹带来的形位公差；分体版结构将内构拆分为两个套接组件与内固定盖板，拆分后的单一部件尺寸更小，可适配加工行程有限的小型桌面级加工设备，同时针对变径位置的卡蛋内孔做了独立结构设计，拆分后内孔加工无需深孔钻操作，普通立铣设备即可完成加工，降低加工门槛。

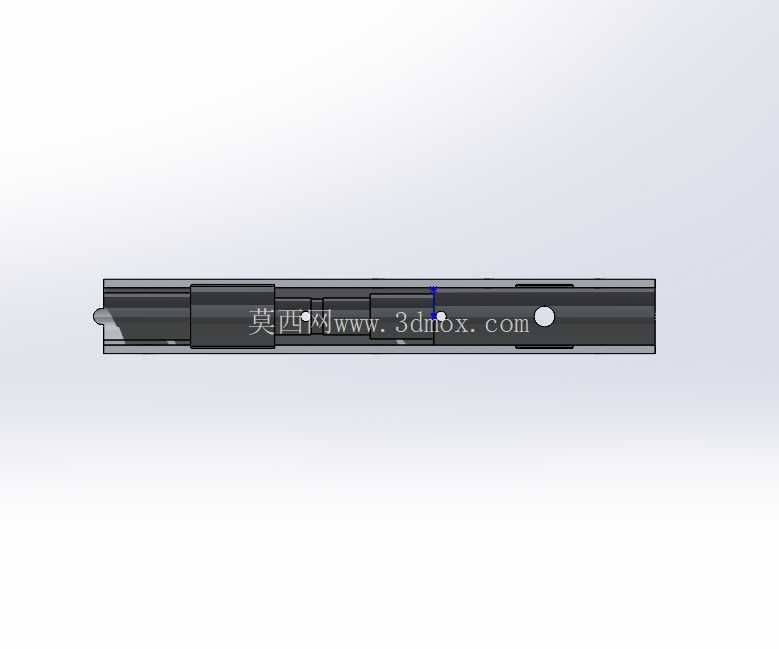

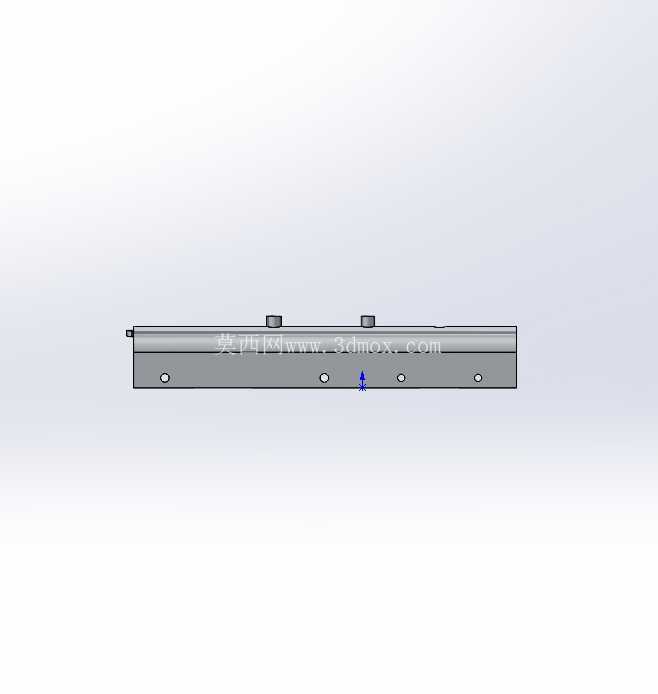

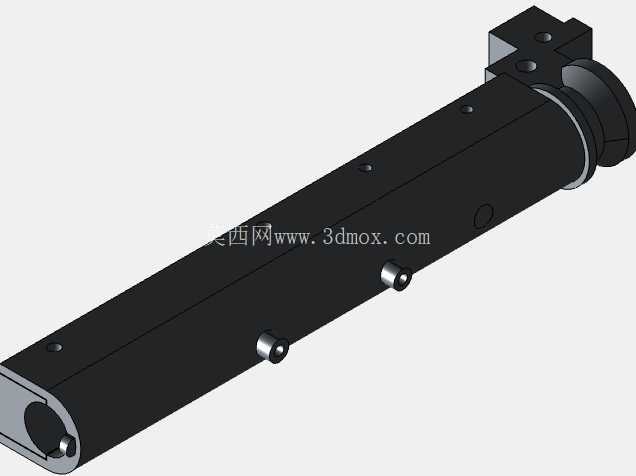

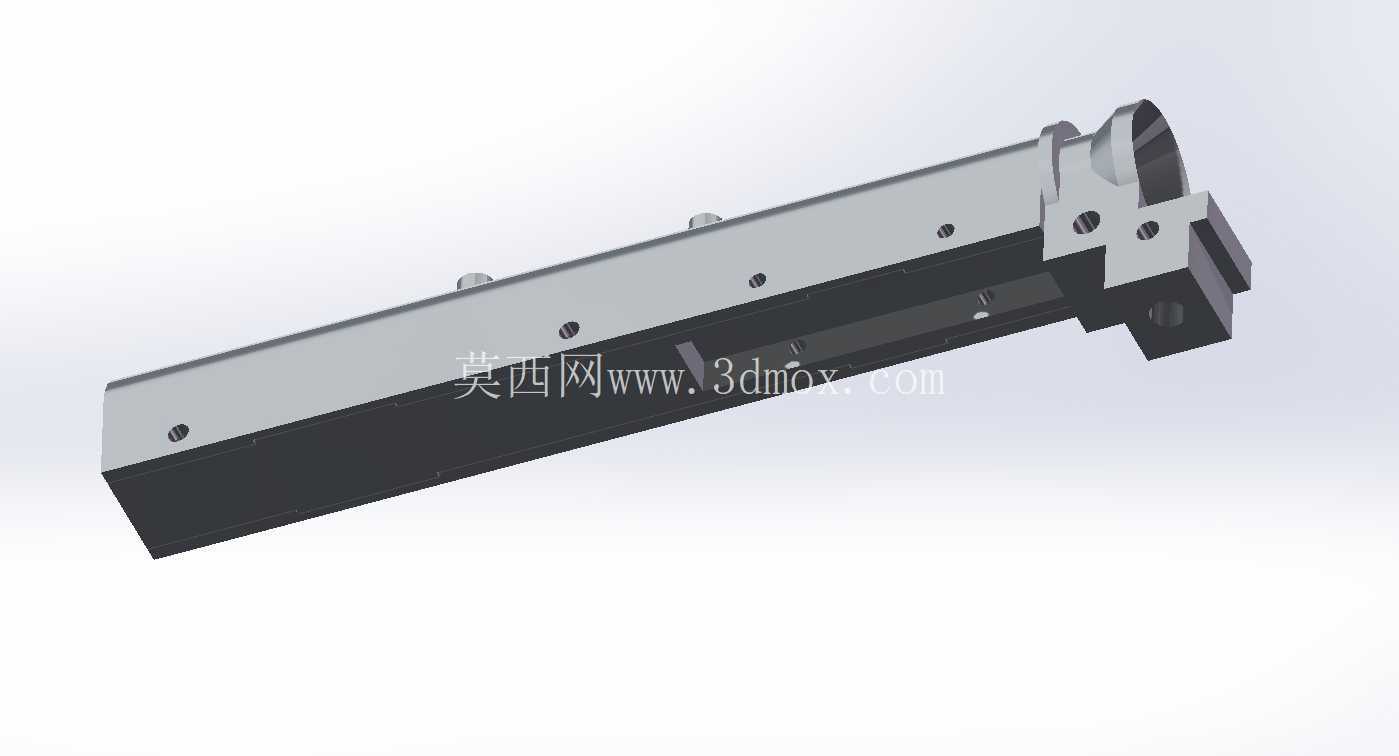

　　孔位设计阶段充分参考现有成熟配件的装配尺寸，拉栓导轨槽、抛壳挺让位槽、标尺座安装孔、前节定位孔、弹仓固定孔的位置与尺寸均匹配对应升级配件的安装需求，无需二次扩孔或打磨即可直接装配，同时针对螺纹孔深度与加工公差做了优化调整，螺纹有效啮合长度满足装配强度要求，避免因螺纹过浅导致的滑牙、装配松动问题，公差带设置兼顾3D打印的成型精度与机加工的尺寸偏差，不同加工方式制作的成品均可顺利完成装配。

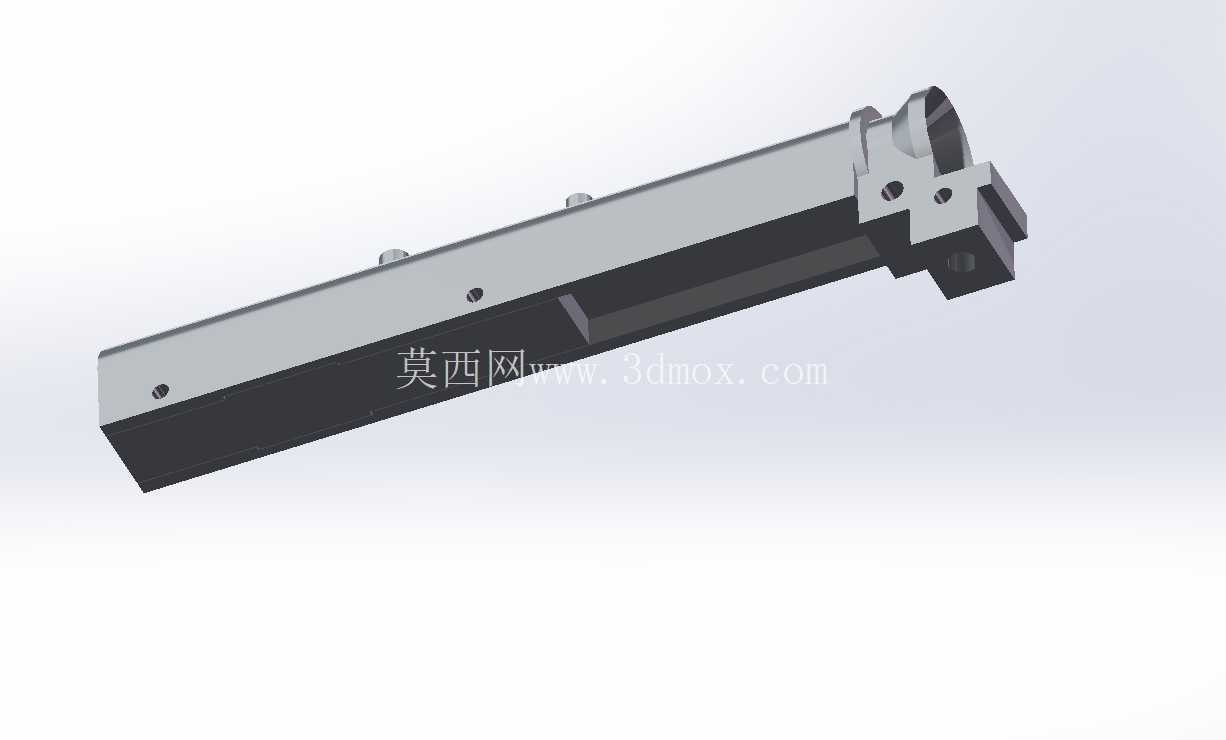

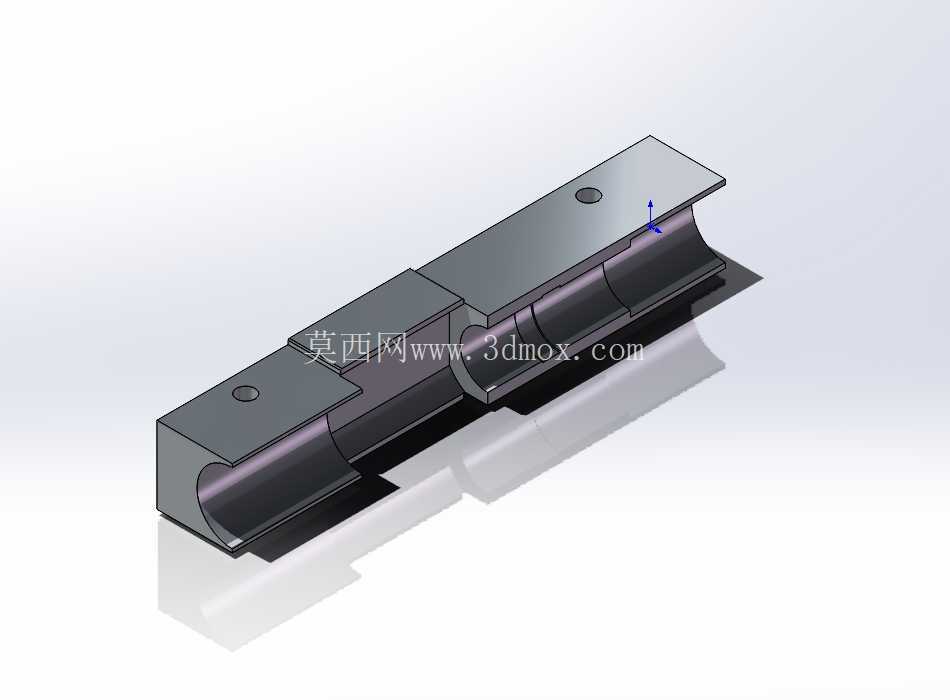

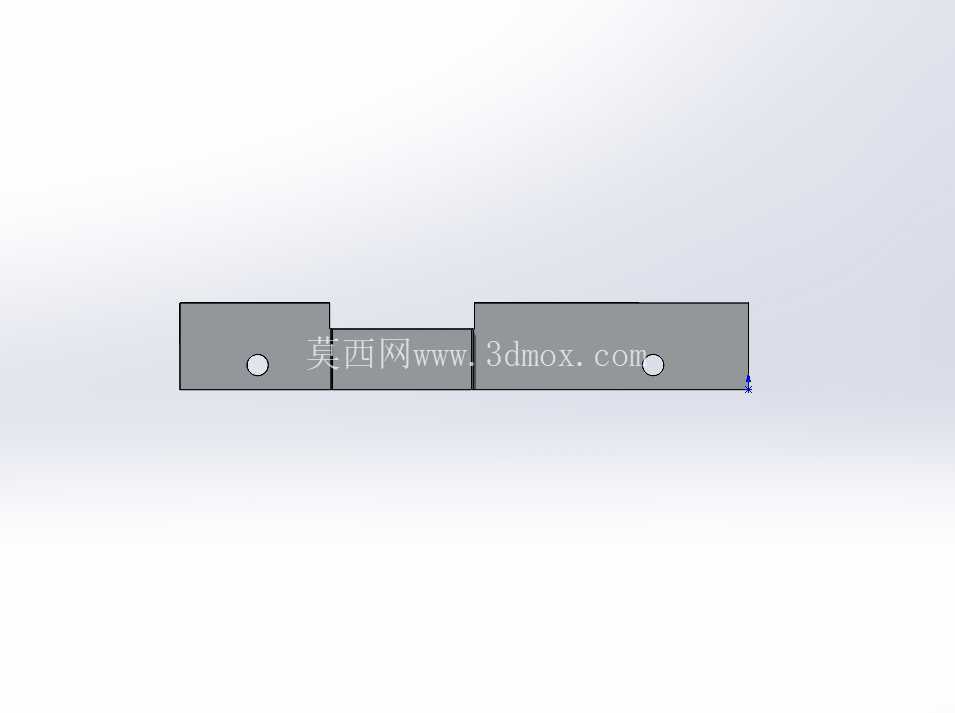

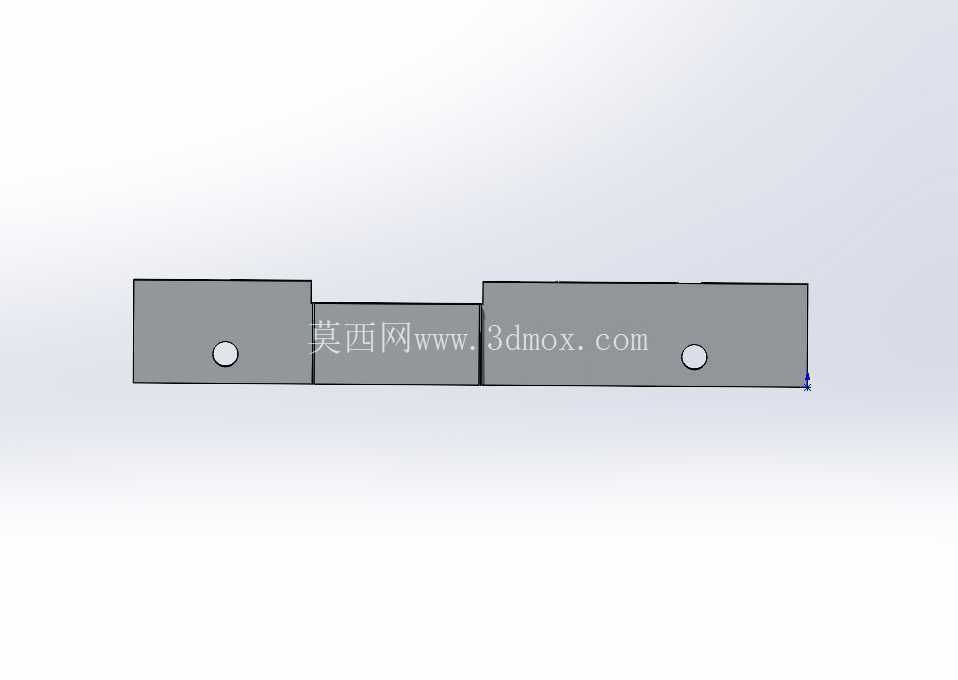

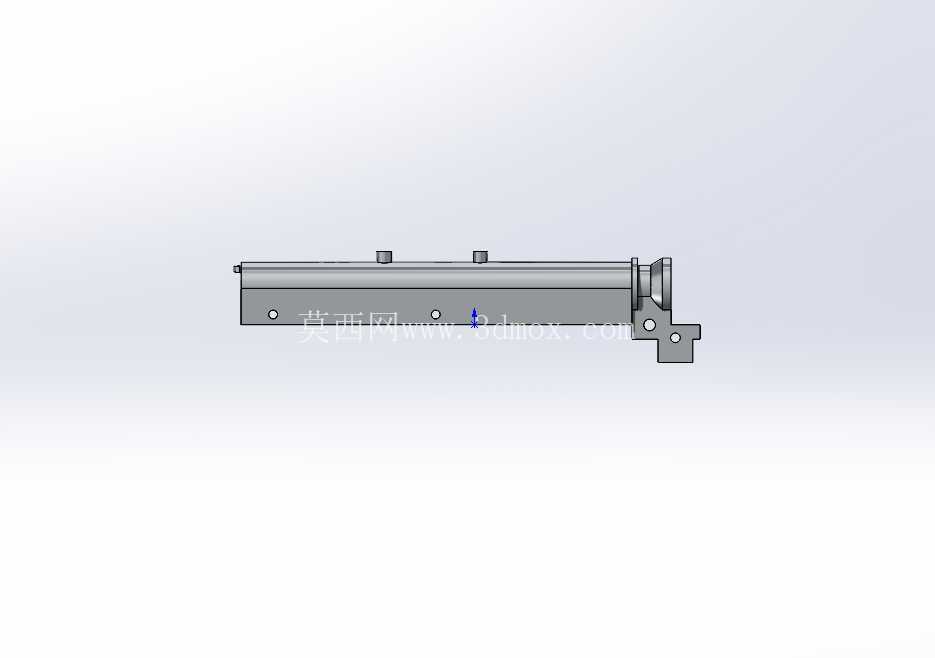

　　外形尺寸完全适配乖巧虎Kar98k原厂壳体的内部安装边界，长度方向与壳体内部安装槽深度匹配，宽度方向与壳体内壁间隙控制在合理范围，不会出现装配后壳体无法合模的问题，安装定位面与壳体内部的定位筋完全贴合，装配后无旷量，避免使用过程中内构移位导致的动作卡滞。内固定盖板作为内构的补强组件，与内构主体的连接孔位完全对应，盖板压紧后可提升内构整体的抗扭刚性，避免拉栓受力时内构出现形变导致的动作不畅，需要注意的是该版本盖板针对分体结构做了宽度适配，与其他版本的同类型盖板不具备通用性，替换时需匹配对应版本的内构使用。结构设计上充分考虑实际使用中的受力情况，拉栓受力位置做了局部加厚处理，抛壳挺让位位置避免应力集中，所有棱角位置做了小倒角处理，既避免加工时出现崩边问题，也能减少装配过程中对其他部件的刮擦。
