乖巧虎Kar98K拉栓阳台组配件结构设计

这套拉栓组件的结构设计，核心围绕模拟栓动枪械的操作逻辑展开，适配玩具类产品的把玩场景，在结构可靠性与操作手感之间做了针对性平衡。从实际应用场景来看，这类组件主要服务于仿真玩具的功能实现，需要满足反复拉动、旋转闭锁、抛壳联动的循环操作要求，同时要兼顾零件的加工可行性与装配便捷性，避免出现卡滞、结构干涉等影响操作体验的问题。

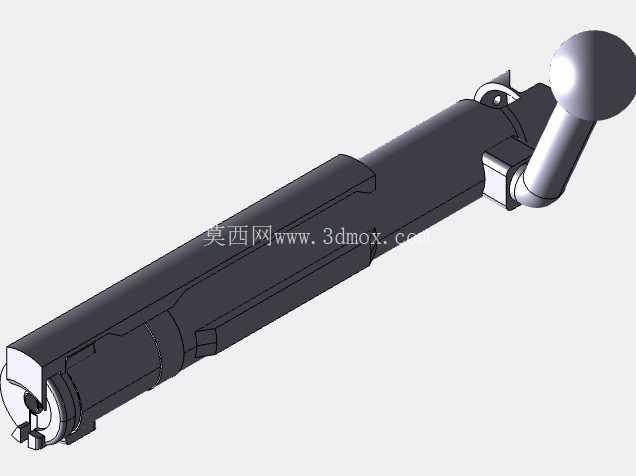

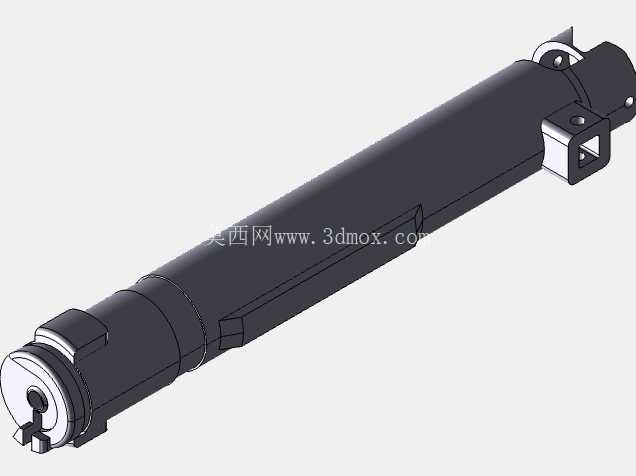

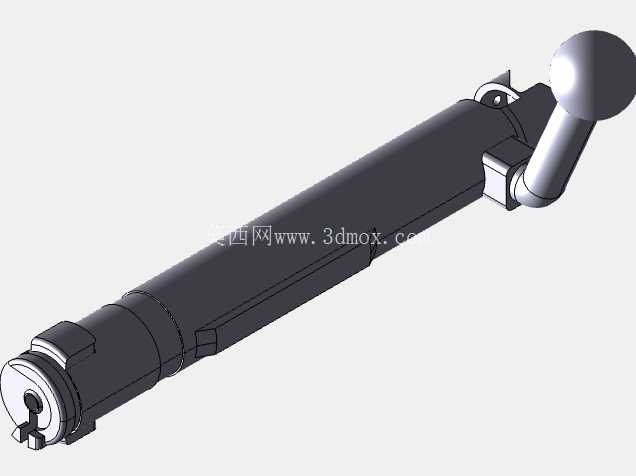

设计过程中首先拆分了整体功能模块，将拉栓本体、活塞件、抛壳顶杆、抓壳钩、固定卡箍作为独立的功能单元，每个单元承担单一的动作职责，降低整体结构的耦合度。拉栓本体作为核心承载件，handle部位采用扇形结构设计，分体版本通过销钉实现固定连接，这种设计既保证了握持操作时的受力强度，也方便后期不同外观版本的替换，不需要改动主体结构就能适配不同的外观造型需求。

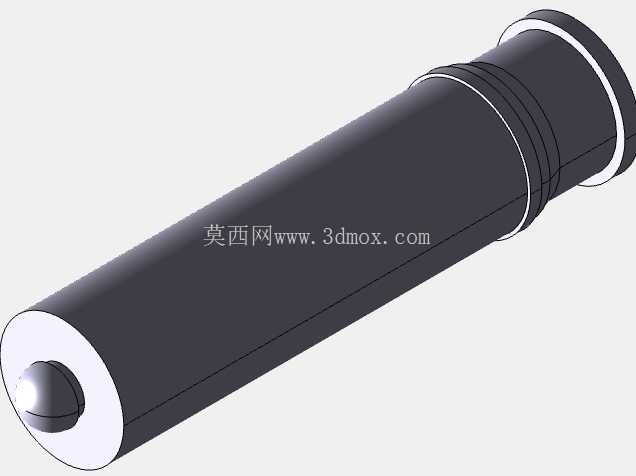

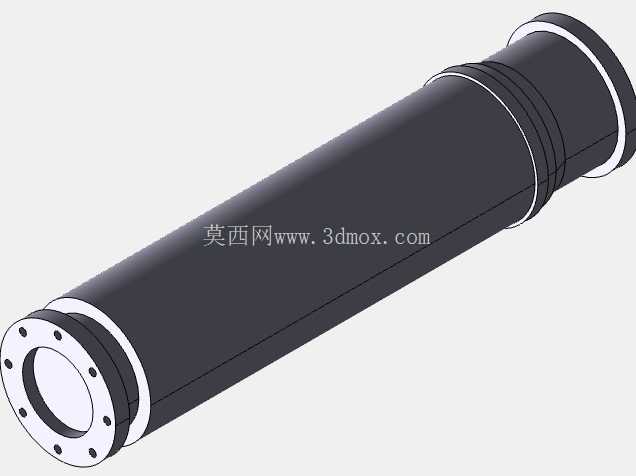

活塞部件区分了两种适配版本，分别对应O圈密封和皮碗密封两种方案，O圈版本采用外径19线径3的标准密封件规格，皮碗版本匹配最大外径19、扣合口直径6.5、深度4.5的安装尺寸，两种版本的活塞安装接口保持统一，用户可以根据自己的密封需求直接替换，不需要修改拉栓本体的安装腔尺寸，大幅提升了组件的适配灵活性。密封结构的尺寸设计充分考虑了往复运动的摩擦阻力，既保证密封效果，也避免拉动时阻力过大影响操作手感。

抓壳钩采用侧爪式结构，同时兼顾抓壳与抛壳的动作衔接，钩体的弧度尺寸匹配弹壳底缘的标准规格，保证抓壳时的定位精度，在拉栓后退的行程中，抓壳钩能够稳定勾住弹壳底缘，随拉栓运动到抛壳位置时，配合抛壳顶杆的作用力将弹壳抛出，整个动作路径经过反复的行程校核，避免出现抓壳不稳、抛壳卡滞的问题。抛壳顶杆即弹射器部件，安装在拉栓本体的内部通道中，顶杆的伸缩行程与拉栓的后退行程做了精准匹配，当拉栓后退到设定位置时，顶杆触发弹出，给弹壳施加向外的作用力，完成抛壳动作，顶杆的复位弹簧安装槽尺寸经过优化，保证弹簧压缩与释放的行程足够，同时不会出现弹簧脱出的问题。

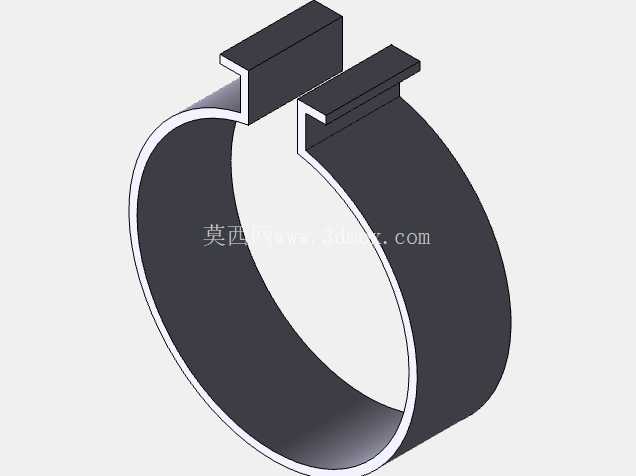

固定卡箍采用侧爪卡箍结构，用于拉栓组件与主体部分的连接定位，卡箍的抱紧力经过结构计算，既能够保证拉栓往复运动时的定位稳定性，不会出现晃动偏移，也不会因为抱紧力过大导致拉栓运动阻力增加。卡箍的安装位置避开了拉栓的运动行程，不会对拉栓的前后拉动、旋转闭锁动作造成干涉，安装时不需要复杂的工装，通过常规的紧固件就能完成装配，降低了组装难度。

整体结构的安装边界做了严格的尺寸控制，拉栓的总长度、旋转直径、前后运动行程都匹配对应玩具主体的安装腔尺寸，不需要对主体结构做额外修改就能直接装配。各个活动部件的配合间隙根据3D打印或者机加工的常见公差做了预留，既避免间隙过大导致的结构晃动，也防止间隙过小在加工存在公差时出现卡滞。所有零件的棱角位置都做了微小的倒角处理，一方面避免装配时划伤操作人员，另一方面也减少零件应力集中的问题，提升反复操作下的结构耐用性。

从结构设计的合理性来看，这套组件采用模块化的拆分思路，每个易损件都可以单独替换，比如抓壳钩、密封件、顶杆弹簧这些在反复操作中容易磨损的部件，都设计成可独立拆卸的结构，不需要更换整个拉栓本体就能完成维护，大幅降低了后期的使用成本。各个零件的壁厚设计均匀，避免出现壁厚突变导致的加工变形问题，不管是采用3D打印还是小批量机加工，都能保证零件的成型精度。在动作逻辑的校核上，对拉栓从推进闭锁、击发、拉栓后退、抓壳、抛壳、再次推弹进膛的整个循环流程做了运动仿真验证，确保每个动作节点的衔接顺畅，没有运动干涉的位置，各个部件的受力点都做了局部加厚处理，避免反复受力后出现断裂损坏的问题。
