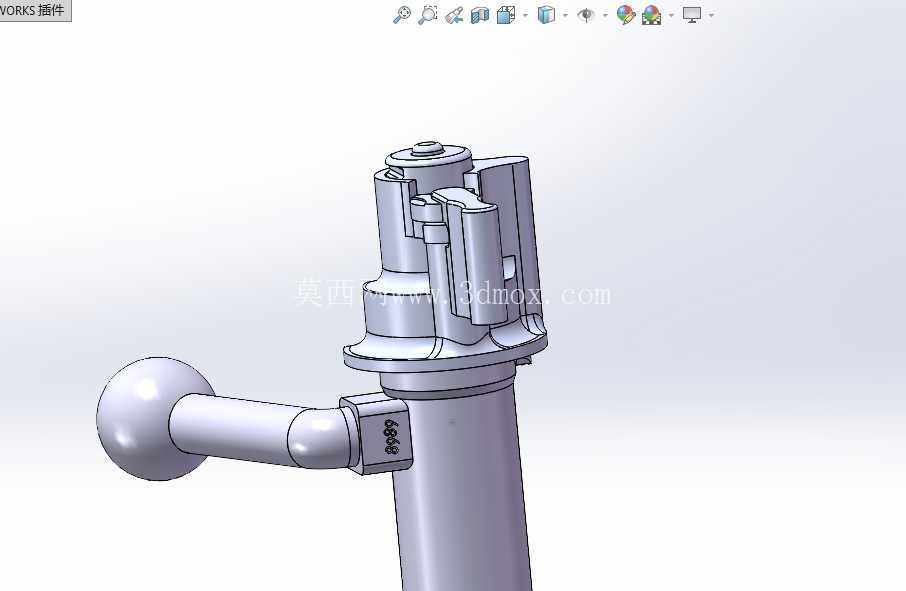

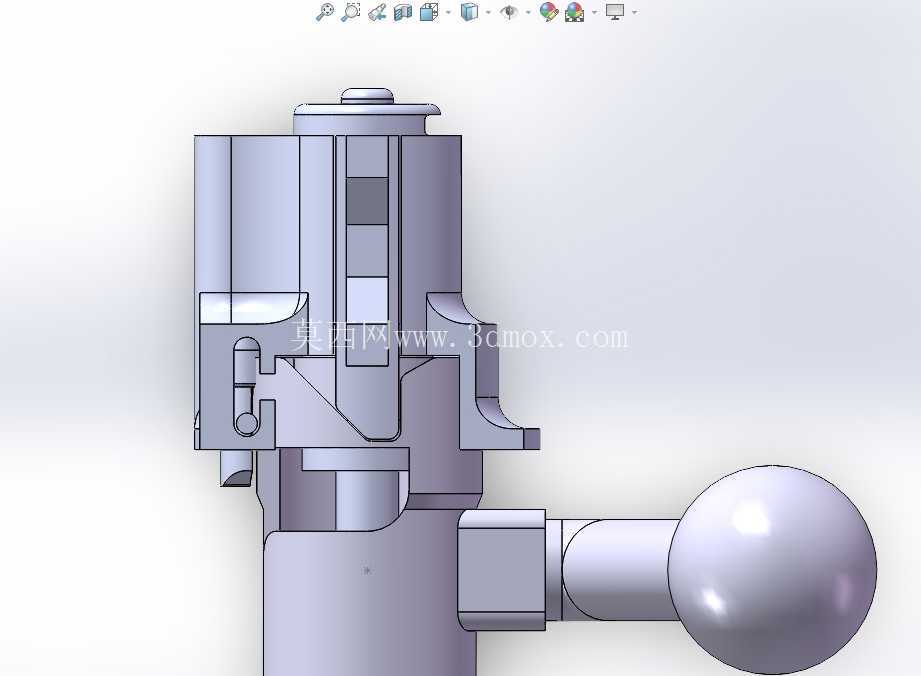

乖巧虎Kar98K保险组固定环结构设计

本次设计的保险组结构，适配乖巧虎Kar98K玩具的枪机组件，核心围绕玩具把玩过程中的保险档位切换、枪机锁定逻辑做结构适配，同时兼顾数控加工与3D打印的工艺可行性，对原玩具的外观细节做了等比例还原调整，修正了原厂配件公差偏大导致的档位虚位问题。

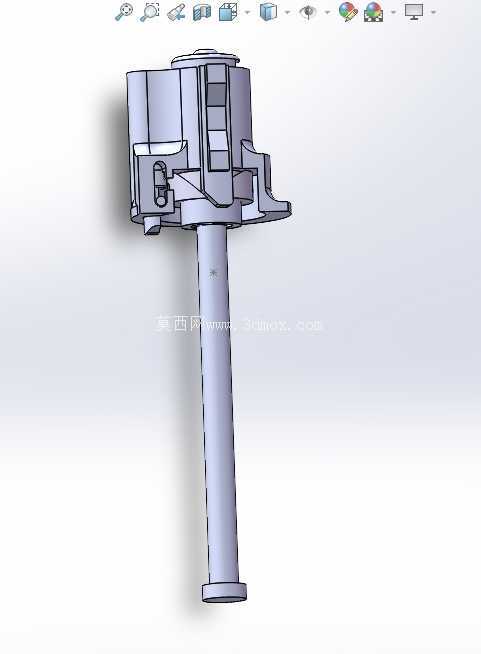

从实际应用场景来看，该结构属于软弹玩具枪的核心操作组件，安装于枪机尾部位置，使用者在把玩过程中可通过旋转保险拨片切换三个档位，分别对应保险锁定、待击释放、枪机拆卸三个功能状态，其中保险锁定档位可阻挡击针前移，避免误触扳机导致的击发，待击释放档位可正常完成上弹、击发操作，枪机拆卸档位可将拉栓整体从机匣中抽出，完成日常维护与配件更换。

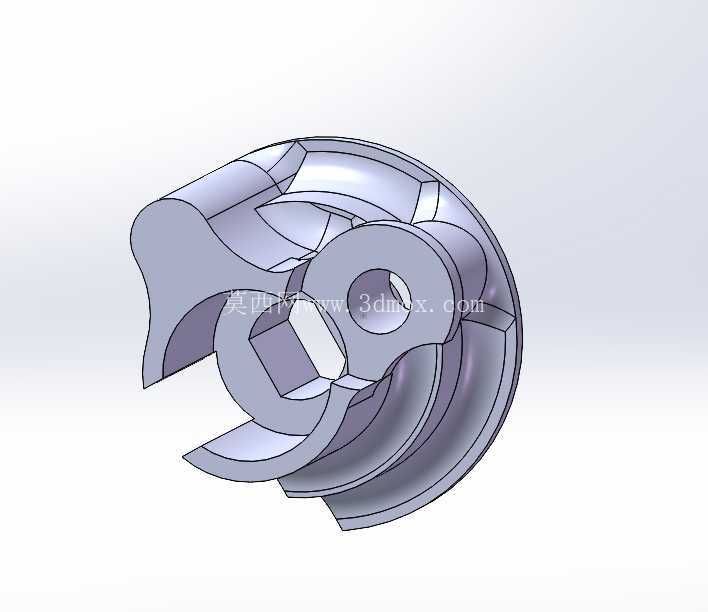

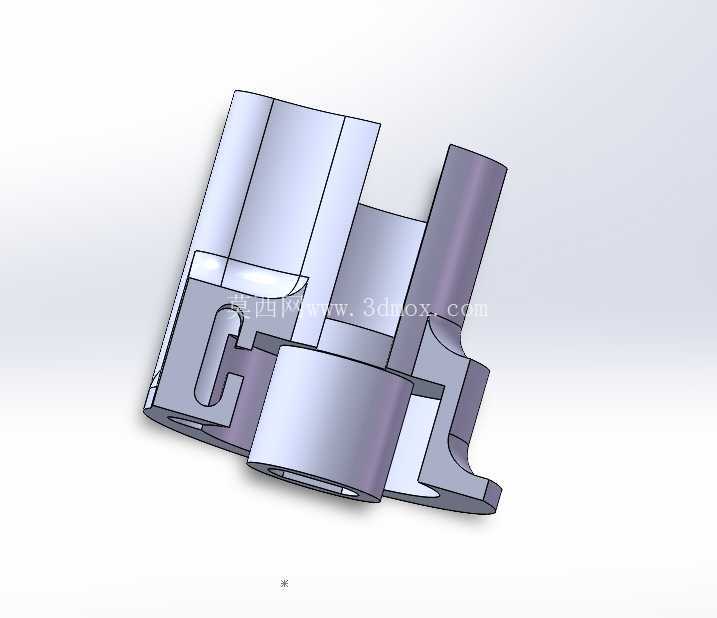

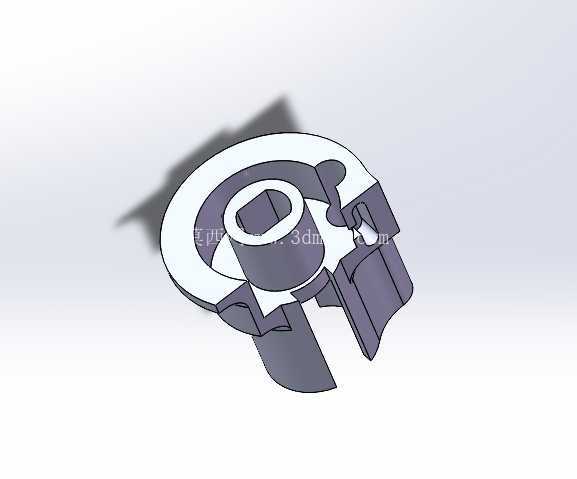

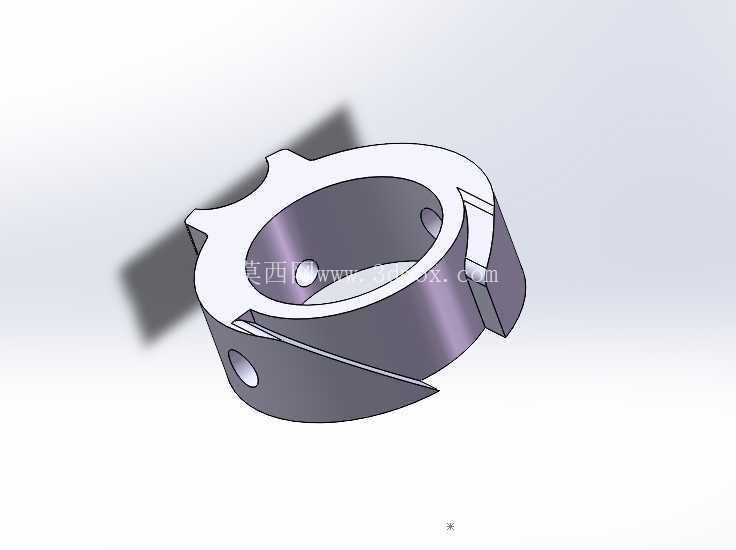

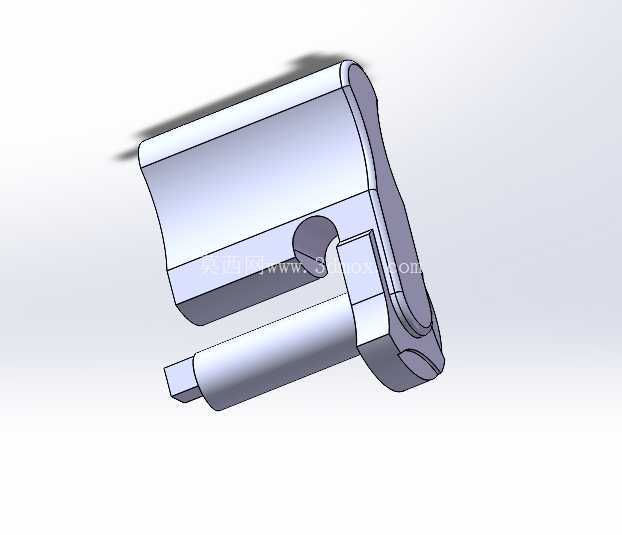

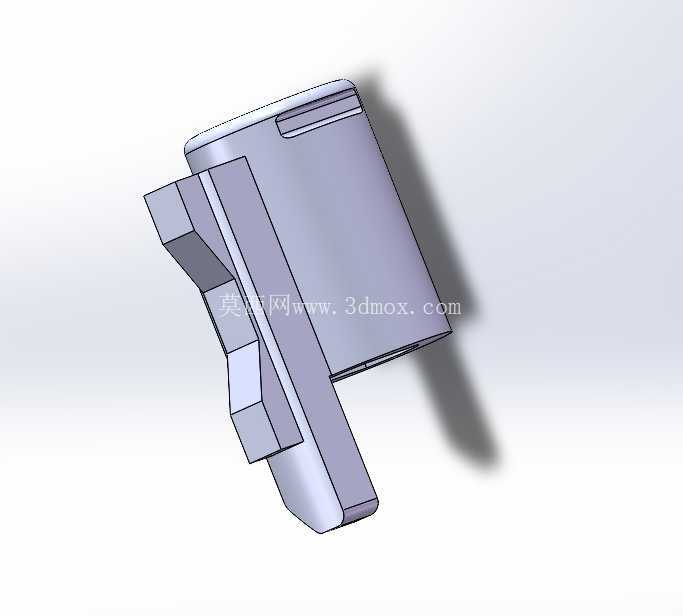

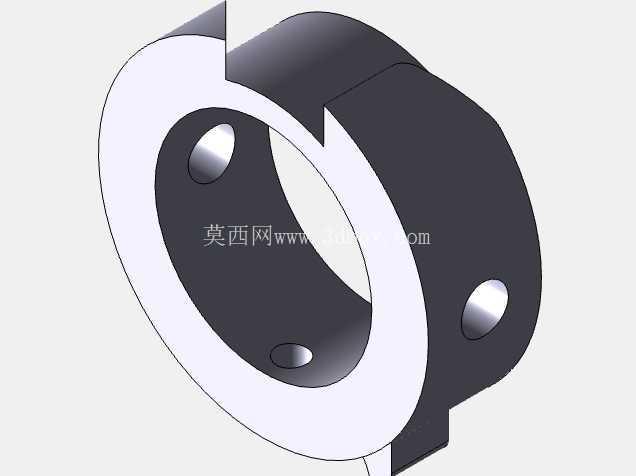

设计过程中首先对原玩具的枪机安装孔位做了全尺寸测绘，确认固定环与枪机主体的配合公差为H7/g6间隙配合，固定环内壁的定位卡槽与枪机尾部的定位凸台做了0.1mm的间隙预留，避免装配后出现卡滞问题。保险拨片的旋转角度做了限位设计，三个档位之间的旋转夹角为30度，每个档位都设置了定位钢珠的安装槽，配合弹簧实现档位切换时的段落反馈，还原真铁操作的手感。

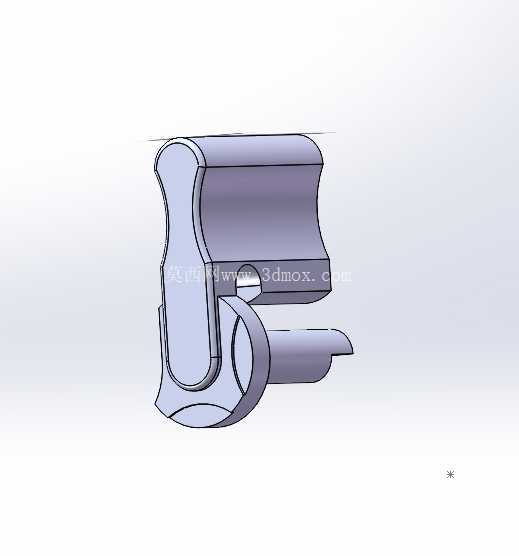

外形尺寸方面，保险组整体最大外径为18mm，总长度为26mm，固定环的外螺纹规格为M12×0.5，与枪机尾部的内螺纹孔配合，安装后突出枪机尾部的长度为8mm，不会干涉拉栓的前后往复运动，也不会与机匣尾部的让位槽产生剐蹭。保险拨片的操作面做了防滑滚花设计，滚花间距0.5mm，深度0.2mm，即使戴手套操作也能准确切换档位，不会出现打滑问题。

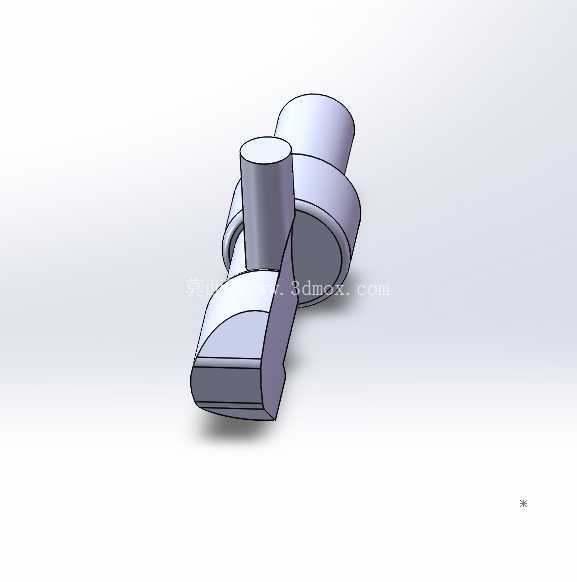

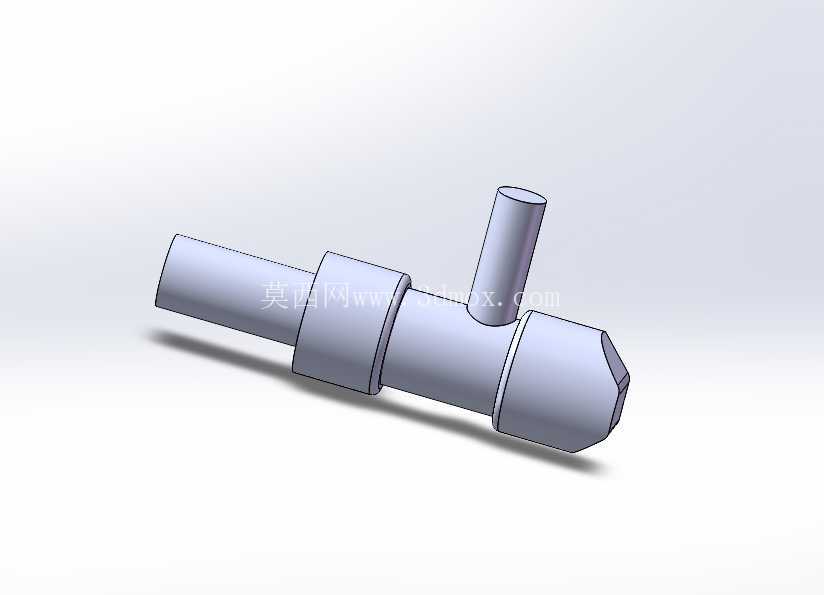

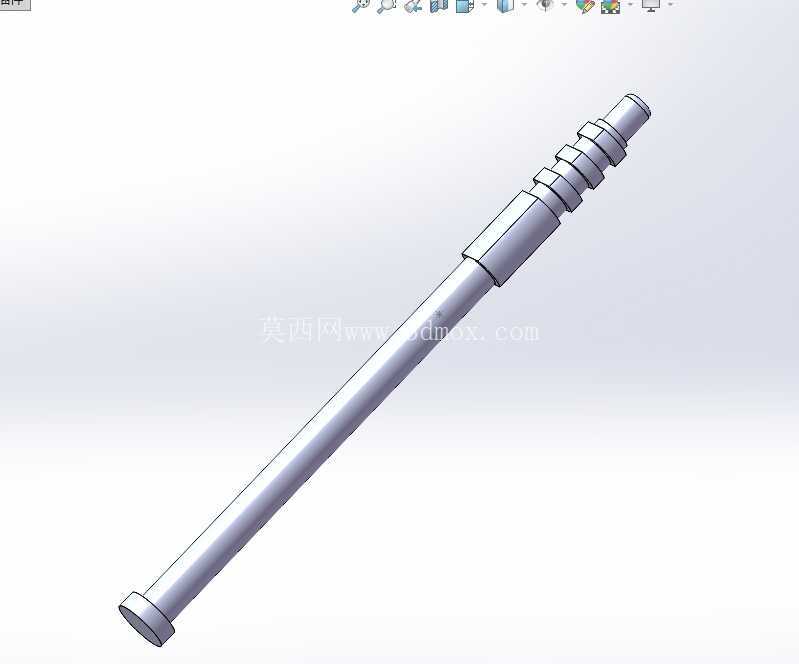

结构细节上，三段式保险的内部阻铁做了热处理硬度预留，若采用金属材质加工可做HRC35-40的淬火处理，提升耐磨性能，若采用PLA或树脂材质3D打印，可将阻铁厚度增加0.3mm，弥补塑料材质的强度不足。保险组内部的击针让位孔做了同轴度校验，与枪机内部的击针孔同轴度公差控制在0.02mm以内，避免击针往复运动时出现偏磨，导致击发无力或者卡滞问题。

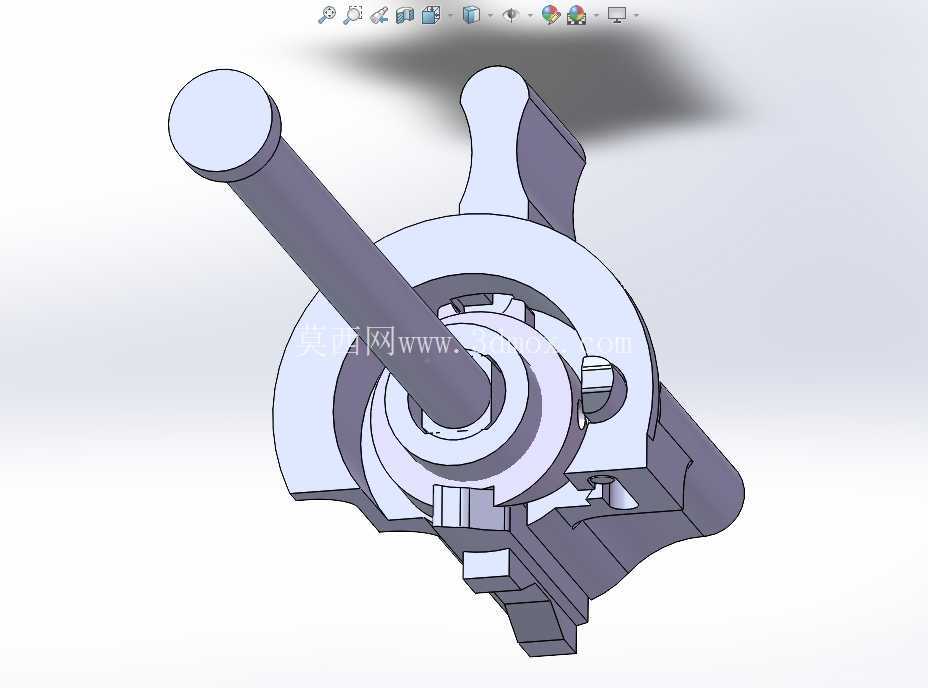

安装边界方面，该保险组仅适配对应版本的98bolt重置枪机组件，与原厂未改装的枪机存在孔位差异，安装时需要先将原枪机尾部的固定环旋下，替换本结构后调整保险阻铁的位置，确认三个档位都能正常卡入定位槽，再将固定环锁紧，锁紧力矩控制在1.5N·m即可，避免力矩过大导致螺纹滑牙。固定环与枪机的配合面可涂抹少量硅脂润滑，提升旋转操作的顺滑度，同时减少长期把玩带来的磨损。

针对加工适配性，设计时将所有棱角都做了R0.3的圆角处理，避免数控加工时出现崩刀问题，3D打印时也能减少支撑用量，提升打印成功率。所有孔位都做了拔模斜度预留，拔模角度为1度，方便注塑或者光固化打印后的脱模操作。保险拨片与主体的连接销采用标准1.5mm圆柱销，属于通用五金配件，无需定制加工，降低后期维护的配件成本。

实际把玩测试中，该结构可实现高抬螺栓保险鸡胗后移功能，后拉枪机时保险阻铁不会随枪机移动，不会出现误锁问题，三个档位的切换力度控制在5N左右，既不会因为力度过小导致误碰切换档位，也不会因为力度过大导致操作费力。固定环锁紧后不会随保险拨片的旋转出现松动，长期使用也不会出现档位偏移问题。
