双头梅花扳手参数化结构设计

　　在设备装配、产线运维、五金加工等诸多工业场景里，双头梅花扳手是一线装配与维修人员接触频率极高的手动紧固工具，相比开口扳手，其环型的扳头结构可以完全包覆螺栓或螺母的六个受力面，施力过程中不会出现打滑滑脱的问题，尤其适合空间受限、需要施加较大预紧力矩的工位，比如电气柜内部紧固件拆装、小型变压器组件的装配锁紧、机床侧护板的固定螺栓拆装等场景，都能看到这类工具的使用。

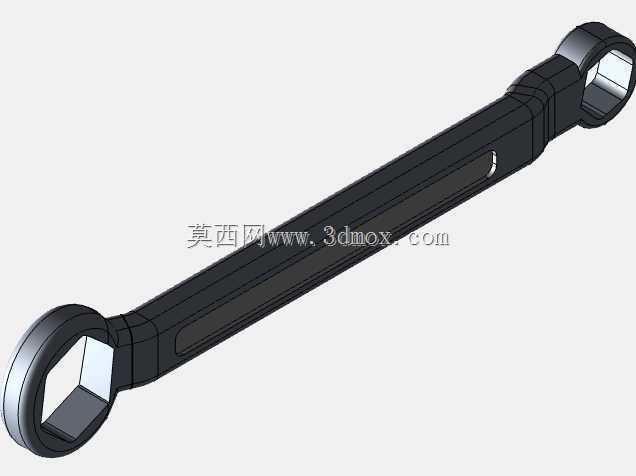

　　这款双头梅花扳手采用两端不同规格的梅花环头设计，可适配两种不同公称尺寸的外六角紧固件，减少作业过程中频繁更换工具的频次，提升现场作业效率。扳头的内六角轮廓做了精准的公差匹配设计，环口与六角头的配合间隙控制在合理范围，既保证可以顺利套入紧固件，又能避免间隙过大导致施力时棱角磨损，出现“滑角”的问题。环头与杆身的过渡区域做了圆弧加厚处理，这个位置是扳手受力时的应力集中区，加厚过渡可以分散扳拧时的剪切应力，避免长期大扭矩使用下出现扳头断裂的风险。

　　杆身部分采用了带凹槽的轻量化结构设计，沿杆身长度方向开设的内凹槽，在不降低杆身整体抗弯强度的前提下，有效减少了工具的整体重量，长时间手持作业不容易产生疲劳感。杆身的截面做了变厚度优化，靠近扳头的位置厚度更大，向杆身中部逐渐过渡到均匀厚度，匹配不同位置的受力分布——扳拧时力矩从握持端向扳头传递，靠近扳头的位置承受的弯曲应力更大，增加该区域的材料厚度可以提升整体结构强度，而中部区域受力相对均匀，减薄处理不会影响结构可靠性，还能进一步控制工具重量。

　　从设计逻辑上看，这款扳手采用参数化建模思路搭建，所有关键尺寸都设置了可驱动的参数关联：比如两端梅花头的对边尺寸、环头的外圆直径、杆身的长度与宽度、凹槽的深度与宽度、过渡圆角的半径等，都可以通过修改参数快速生成不同规格的同系列扳手模型，不需要重新绘制草图与特征，大幅提升系列化产品的设计效率。建模过程中先绘制一端梅花头的内六角轮廓，通过偏移生成外圆轮廓，拉伸得到扳头基础实体，再绘制杆身的截面轮廓沿路径扫掠得到杆身主体，将两端扳头与杆身做合并处理后，添加过渡圆角、减重凹槽等细节特征，最后对所有棱边做倒钝处理，避免加工后出现锐边割手的问题。

　　从安装与使用边界来看，这款扳手属于手动工具，不需要额外的安装固定，握持区域的杆身宽度符合成年人手掌握持的人机工程尺寸，握持时手掌与杆身的接触面积足够，施力时不会出现硌手的问题。两端扳头的中心距经过合理设计，在拧动紧固件时，杆身摆动的空间范围可以适配多数狭窄装配场景，比如电气设备接线端子附近的紧固件、设备框架内部的锁紧螺栓，不需要过大的操作空间就能完成扳拧动作。扳头的环向厚度经过优化，既保证足够的受力强度，又能伸入到部分沉头螺栓的安装沉孔内，完成沉孔内紧固件的拆装作业，弥补了部分厚壁扳手无法伸入沉孔的使用缺陷。

　　在实际使用场景中，这类双头梅花扳手常和开口扳手、套筒工具搭配使用，针对不同位置的紧固件选择合适的工具：对于外露、操作空间大的紧固件可以用开口扳手快速拧动，对于需要大扭矩预紧、操作空间狭小的紧固件，梅花扳手的包覆式结构更具优势，尤其是在电力设备装配、五金产品组装、设备日常维保等场景，这类工具的使用强度很高，结构设计的合理性直接影响作业效率与工具的使用寿命。这款模型的结构细节完全还原了工业级梅花扳手的设计特征，所有受力部位的结构加强、轻量化处理、人机工程优化都符合实际量产产品的设计逻辑，可作为同类型工具设计的参考模型，也可用于工具类产品的展示、装配工艺模拟等场景。
