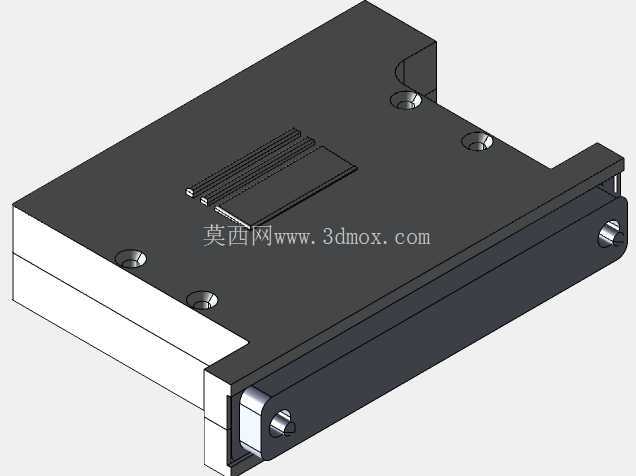

通讯设备内置连接器防护后壳结构

　　设计过程中首先考虑的是安装定位的精准度，壳体上预留的多个沉头安装孔位，孔位间距严格匹配对应通讯主板的安装螺柱位置，沉头深度经过适配计算，装配后螺丝头部完全沉入壳体平面，不会突出表面干涉其他内部组件的排布，同时每个孔位周边都做了局部加厚处理，避免螺丝锁附时壳体出现应力开裂的问题。壳体主体采用平板式基础结构，边缘做了折边加高设计，折边高度刚好覆盖连接器的侧边引脚区域，形成半包围的防护空间，既可以阻挡组装过程中多余的焊锡渣、线材碎屑掉落到连接器引脚区域造成短路，也能在设备受到侧向冲击时，为连接器提供侧向支撑，避免连接器受侧向力出现引脚变形。这款壳体结构主要应用于小型通讯终端设备的内置连接器防护场景，在手持通讯设备、嵌入式通讯模组、工业数据传输终端中，承担连接器定位、外部应力阻隔、内部电路防护的核心作用，避免连接器在设备组装、日常使用、后期维护过程中出现引脚偏移、接触松动、外力磕碰损坏的问题。从实际使用场景来看，这类后壳多安装在设备主板与外部接口的衔接位置，一侧贴合设备内部的PCB安装面，另一侧预留连接器的对位空间，同时通过自身的结构强度分散外部接口插拔时产生的冲击力，避免作用力直接传导到PCB焊盘上，长期使用下能有效降低焊盘脱焊、连接器歪斜的失效概率。

　　壳体表面预留的长条状凹槽结构，对应连接器上方的排线走线空间，凹槽深度与常用FPC排线的厚度匹配，排线布设后可以完全嵌入凹槽内，不会被上层组装的其他组件挤压，同时凹槽边缘做了微小的倒角处理，避免排线装配时被锐边割伤绝缘层，造成线路短路的隐患。从安装边界来看，壳体整体厚度控制在适配小型通讯设备内部堆叠的尺寸范围内，折边高度不会超出设备内部的堆叠空间上限，安装后与周边的电池仓、屏蔽罩、其他电子元件之间预留了足够的安全间隙，不会出现组件干涉的问题；壳体一侧伸出的定位柱结构，对应主板上的定位孔，装配时可以先通过定位柱实现预固定，降低锁螺丝时的对位难度，提升组装效率。

　　壳体端部的轴状衔接结构，用于和设备的中框支撑件配合，实现壳体端部的辅助固定，避免设备跌落时壳体端部出现翘曲变形，这个衔接结构的尺寸公差控制在较小范围内，既能保证装配时的顺畅度，也不会因为间隙过大出现装配后松动的问题。在实际选型适配时，这类后壳可以直接匹配对应间距的板对板连接器、排线连接器，不需要额外做结构修改，壳体的平面度经过设计优化，贴合PCB的一侧平面平整度满足SMT组装后的贴合要求，不会出现贴合缝隙过大导致的防护失效问题；折边的内侧尺寸与连接器的外形尺寸预留了微小的装配间隙，既方便连接器的安装对位，也能在连接器出现微小偏移时提供限位校正的作用。

　　不同于普通的平面盖板结构，这款后壳在受力集中的安装孔位、衔接结构位置都做了局部的加强筋处理，在控制整体壁厚、降低整体重量的前提下，提升了结构的整体抗形变能力，即使设备受到一定的挤压外力，壳体也不会出现明显变形挤压到内部的连接器与排线。对于结构设计从业者来说，这类壳体的设计逻辑可以直接复用在各类小型电子设备的接口防护结构中，其孔位排布、折边高度、凹槽预留的设计思路，都贴合实际量产组装的工艺要求，既满足结构防护的功能需求，也兼顾了组装效率与长期使用的可靠性，不需要额外做过多的结构修改就可以适配不同尺寸的同类型连接器应用场景。
