带PCB板与连接器的开放式电子机箱

　　这套敞开式电子机箱结构，面向需要高密度板卡布置、多端口对外接线的机架式电子设备开发场景，常见于工业通讯网关、音视频处理主机、嵌入式测控机柜单元以及电力系统信号采集终端这类产品。整机采用标准19英寸机架安装的宽度基准，机箱深度按照常规机柜进深预留，前面板布置各类对外交互接口与状态指示，两侧预留机架固定耳的安装孔位，可直接推入标准服务器机柜完成上架固定，不需要额外定制转接支架。

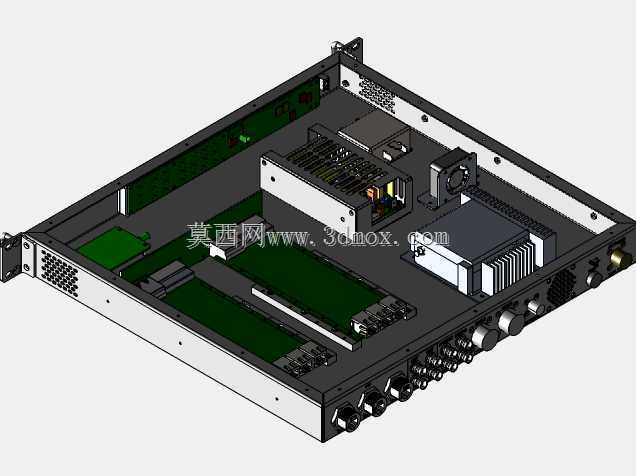

　　从结构布局来看，机箱主体采用折弯钣金拼合的底托加围框形式，底托板面预留了多组PCB支撑柱安装位，不同尺寸的印制板可以通过铜柱或者塑料隔离柱直接锁附在底板上，板与板之间留出足够的走风间隙，避免大功率元件工作时热量堆积。机箱内部同时集成了散热模组安装位，图中可见的鳍片散热器区域专门对应电源模块或者主控芯片的发热位置，散热器可以直接锁附在钣金凸台上，接触面不需要额外叠加转接支架，减少装配工序。

　　前面板的接口排布经过实操层面的优化，多组圆形连接器沿面板下沿依次排列，包含电源输入、信号传输、通讯对接等不同功能的端口，端口之间预留了插头插拔的操作空间，不会出现相邻插头干涉、手无法伸入拧动锁紧螺母的问题。面板上同时预留了按键、旋钮以及指示灯的开孔位置，装配时可以直接将交互元件从面板内侧推入，通过螺母或者卡扣完成固定，后期维护更换元件不需要拆解整个机箱内部的板卡。

　　设计思路上优先考虑了装配与检修的便利性，整机没有采用全封闭焊接的壳体形式，上盖为可拆卸结构，日常调试时可以直接掀开上盖，用示波器探针直接接触PCB测试点，不需要把整台设备从机柜中抽出。钣金折弯的边缘全部做了压边处理，既提升了薄板的结构刚性，避免大尺寸机箱搬运时出现板面翘曲，也消除了锐边，防止装配工人布线时割伤线材绝缘层。底板上均匀分布的散热冲孔，对应内部发热元件的正下方位置，形成自然对流的风道，冷空从底部冲孔进入，带走板卡热量后从机箱后侧或者顶部的开孔排出，在低功耗工况下甚至不需要额外加装强制风冷风扇，降低运行噪音与风扇失效的故障点。

　　安装边界方面，机箱两侧的固定耳孔距符合通用机架安装规范，机柜立柱上的方孔螺母可以直接对应锁附，机箱底面同时预留了台式放置的脚垫安装位，不需要上架的场景下可以直接放置在工作台面，底部脚垫把机箱抬离接触面，避免底部通风孔被台面遮挡。内部板卡的固定孔位按照常见工业板卡的尺寸做了兼容设计，不同版本的PCB只要调整支撑柱的锁附位置就可以适配，不需要重新修改机箱钣金的开孔图纸。机箱内部还预留了电源模块的独立安装仓，把强电部分和弱电信号板做物理区域分隔，减少强电对弱信号的电磁干扰，同时强弱电之间的走线槽位置也在钣金上做了预留卡位，线束整理时可以用扎带直接固定在预设的挂孔上，整机走线整齐，长期运行中线束不会被风扇或者活动部件剐蹭。针对需要扩展卡的场景，机箱内部预留了横向板卡的导向插槽位置，扩展板可以沿插槽推入，端部通过挡板固定在机箱后侧的开口上，和常规工控机的扩展卡安装逻辑保持一致，配件通用性很强。
