电力变压器配套金属电气外壳结构设计

　　这款金属板外壳是面向电力变压器配套场景开发的结构件，在配电系统、工业电控柜内置变压器单元、小型电力变送模块的安装场景中，承担核心的防护、定位与绝缘隔离作用。日常工况下，这类外壳需要同时适配变压器铁芯、绕组的安装定位，还要预留足够的散热间隙，避免变压器长时间负载运行时热量淤积导致的绝缘老化问题，同时要隔绝外部粉尘、凝露、装配过程中的金属碎屑接触绕组引发的短路故障。

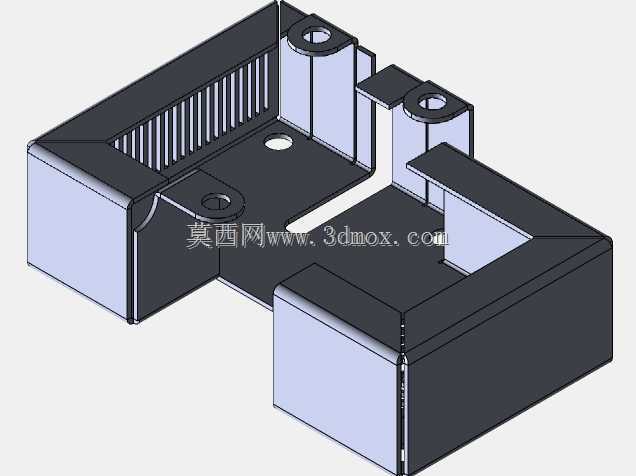

　　从结构设计逻辑来看，这款外壳采用分体围合式的钣金折弯成型思路，整体为开口式的U型围合结构，没有采用全封闭的盒体设计，主要是考虑到小容量电力变压器的自然散热需求，侧边预留的格栅状通风槽，刚好对应变压器绕组的发热区域，空气可以顺着格栅间隙形成自然对流通道，不需要额外加装散热风扇就能满足常规负载下的温升控制要求。壳体上的几个带翻边的安装柱，是直接通过钣金冲压拉伸一体成型的，不需要额外压铆螺母柱，既减少了装配工序，也避免了压铆件在长期振动工况下出现松脱的风险，安装柱的内孔统一适配常用的M3/M4装配螺丝，能直接固定变压器的铁芯支架与内部PCB采样板，不需要额外做转接件。

　　在安装边界的考量上，这款外壳的底部平面做了平整度强化设计，折弯边的圆角统一控制在R0.8，既避免钣金锐边割伤装配人员的绝缘线缆，也能保证壳体安装到设备安装板上时，贴合面缝隙不超过0.2mm，不会因为壳体翘曲导致变压器安装后出现应力倾斜。壳体上预留的两个圆形过孔，分别对应变压器的输入输出线缆走线位置，孔边做了翻边钝化处理，不需要额外加装护线套就能避免线缆绝缘层被钣金锐边割破，同时过孔的位置刚好偏离绕组正上方，避免线缆长期受绕组高温烘烤加速老化。

　　设计过程中特意将壳体的分隔挡边做了高低差设计，高侧挡边刚好挡住绕组的边缘位置，防止装配过程中绕组移位碰到壳体金属部分引发接地故障，低侧挡边则预留了接线操作空间，方便工人在壳体固定完成后进行线缆压接与检测，不需要反复拆卸壳体。壳体的侧壁厚度根据安装受力点做了差异化分配，安装柱位置的板材厚度比侧壁通风区域厚0.5mm，既保证安装点位的结构强度，能承受变压器整体重量带来的长期静载荷，也能尽可能控制壳体整体重量，减少对安装板的承重压力。

　　在实际适配场景中，这款外壳可以直接兼容100VA-500VA容量的小型电力变压器安装，不需要额外修改安装孔位，壳体的外部安装耳尺寸统一适配行业通用的DIN导轨安装与螺丝固定安装两种方式，既可以直接卡在电控柜的标准导轨上，也可以通过螺丝直接固定在设备内部的安装梁上，适配不同的装配需求。壳体表面采用哑光喷塑处理，涂层厚度控制在60-80μm，既能满足电气绝缘要求，也能在潮湿工况下避免钣金生锈，同时哑光表面不会产生强光反射，方便车间装配人员进行接线对位操作。

　　考虑到变压器运行时会产生工频振动，这款外壳的所有折弯拼接位置都预留了点焊加固点位，装配完成后通过点焊将拼接边固定，不会因为长期振动出现钣金件共振异响，也避免拼接缝隙变大导致防护等级下降。外壳的内部空间预留了10mm的安全间隙，即使变压器在满负载运行时出现轻微的体积膨胀，也不会和壳体内壁发生摩擦挤压，保证绕组的绝缘层不会被外力破坏。
